2. Encaixe-a na abertura próxima a ela, empurrando firme.
3. Insira o detector na base.
X
X

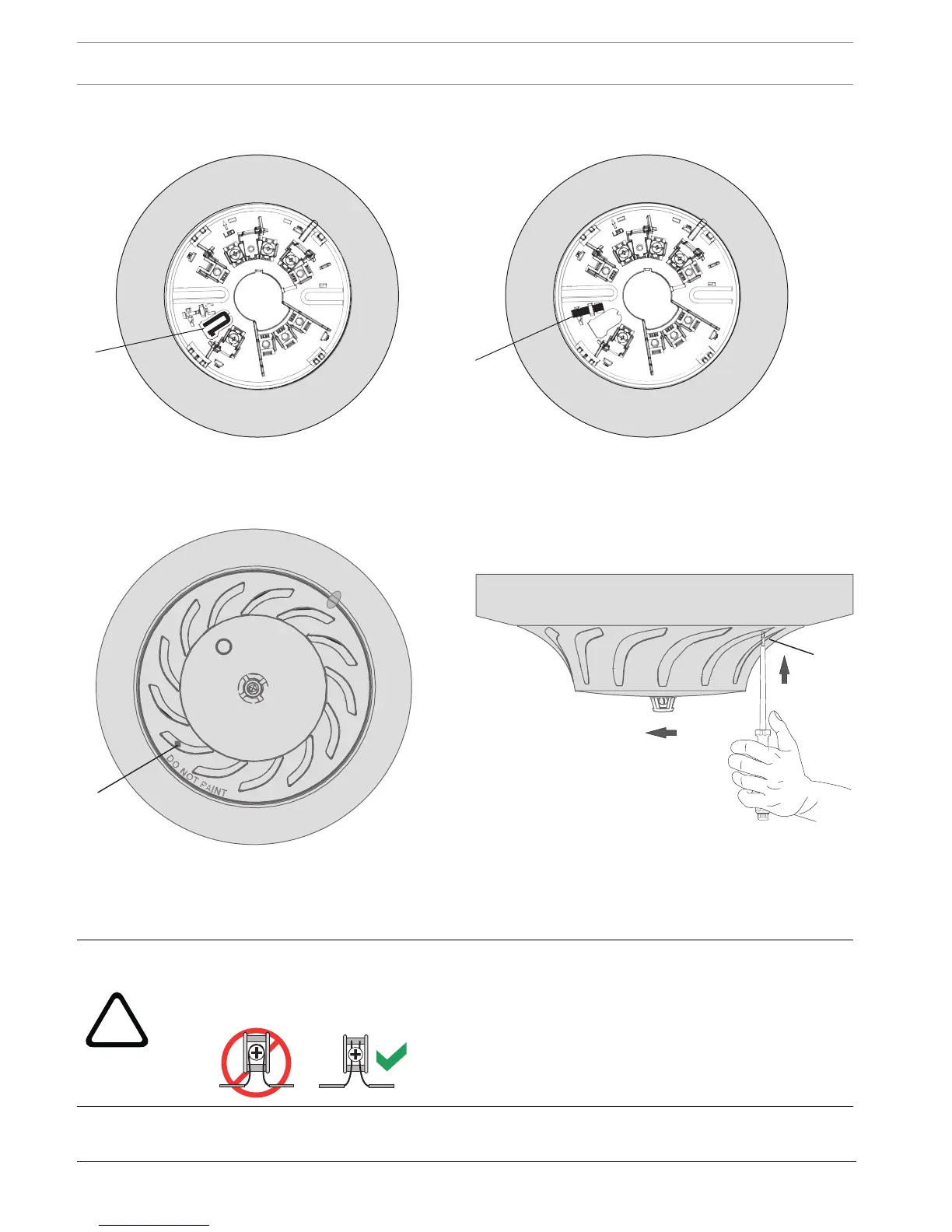

Figura3.2: Usando o mecanismo de travamento
4. Libere o detector travado, empurrando firme a ondulação (O) sobre a borda externa do
detector com uma chave de fenda e, ao mesmo tempo, girando o detector para a
esquerda.
O
O
Figura3.3: Liberando o detector
4 Informações sobre Fiação e Endereçamento
4.1 Informações sobre Fiação
!
Advertência!
Não torça nem enrole os cabos ao redor dos terminais. Os cabos externos e internos da
conexão do terminal devem ser cortados, desencapados e inseridos como extremidades
individuais.
As seguintes bitolas de cabo e extensões máximas de linha foram testadas e aprovadas.
