18 es | Información sobre Direccionamiento y Cableado Analog detectors and bases
2018.08 | 6.0 | F.01U.123.589 Installation Guide Bosch Security Systems, Inc.
+
+
+
+
Sin
S
out
C
SC
Sin
S
out
C
SC
SC
Sout
Sout
SC
SC
SC
Sin
Sout -> Sin

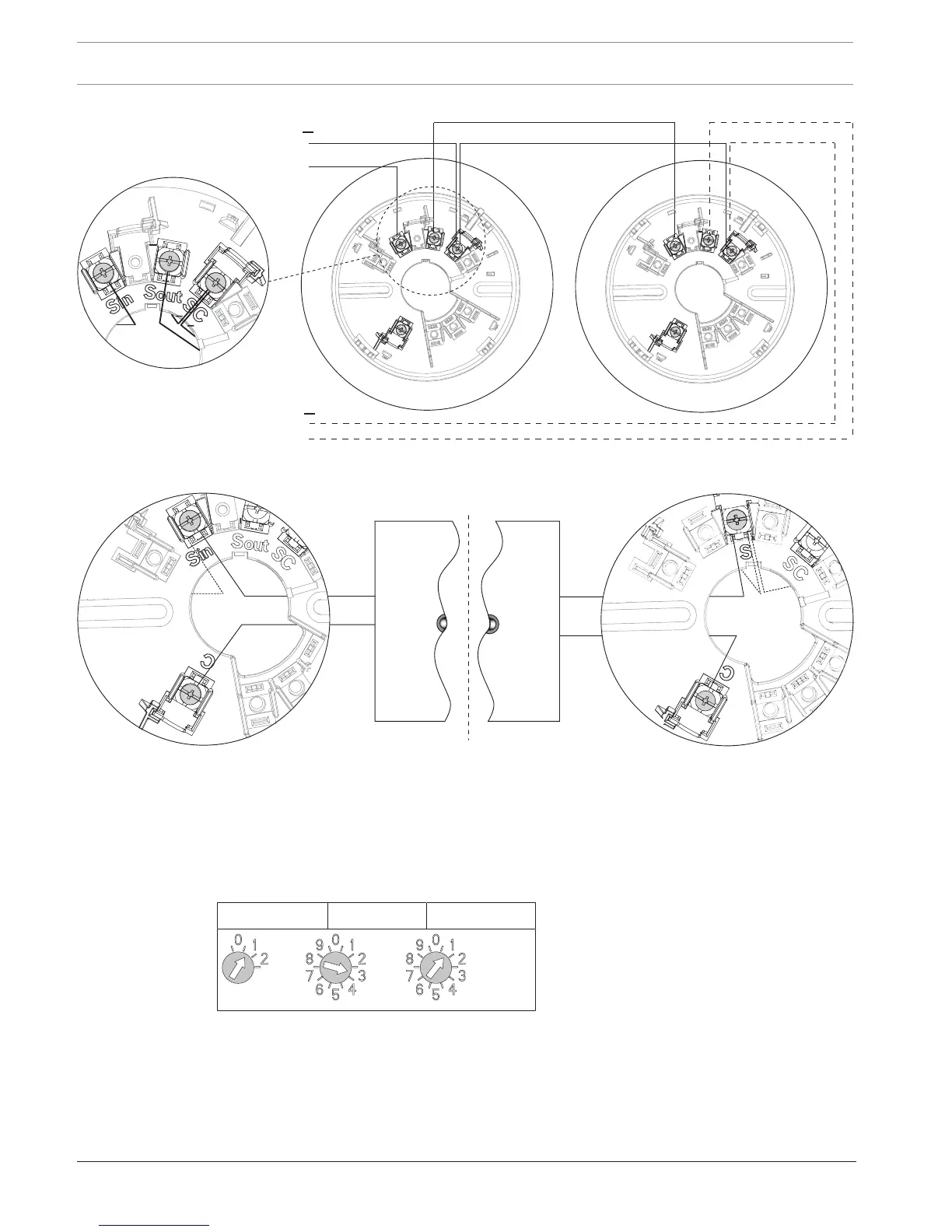

Figura4.2: Cableado Clase B de base aisladora FAA-440-B6-ISO/-B4-ISO (se recomienda Clase A para cableado discontinuo)
DRA-5
DRA-12/24
Sin
C
C
S
Figura4.3: Cableado del anunciador remoto opcional, base aisladora (izquierda) y base estándar (derecha); SinyS=cablerojo, C =
cable blanco
4.2 Información sobre Direccionamiento
La dirección del detector se define posicionando los tres conmutadores giratorios de la parte
posterior del dispositivo. Utilice un destornillador plano para colocar cada conmutador. Los
conmutadores harán clic cuando se giren. El rango de direcciones válido va de 1 a 254.
Centenas Decenas Unidades
Tab.4.2: Interruptores giratorios (por ejemplo, dirección 131)
