Caractéristiques techniques
Ordinateur de bord Kiox
Code produit BUI330
Courant de charge maxi
de la connexion USB
A)
mA 1000
Tension de charge de la
connexion USB
V 5 mm
Câble de charge USB
B)
1 270 016
360
Températures de fonc-
tionnement
°C –5...+40
Températures de charge °C 0...+40
Températures de sto-
ckage
°C –10...+50
Accu Li-ion interne V
mAh
3,7
230
Indice de protection
C)
IP x7 (étanche
à l’eau et aux
poussières)
Poids (approx.) g 60
BLUETOOTH low energy®
– Fréquenc MHz 2400–2480
– Puissance d’émissio mW < 10
A)
à une température ambiante < 25 °C
B)
non contenu dans la livraison standard
C)
quand le cache de protection USB est fermé

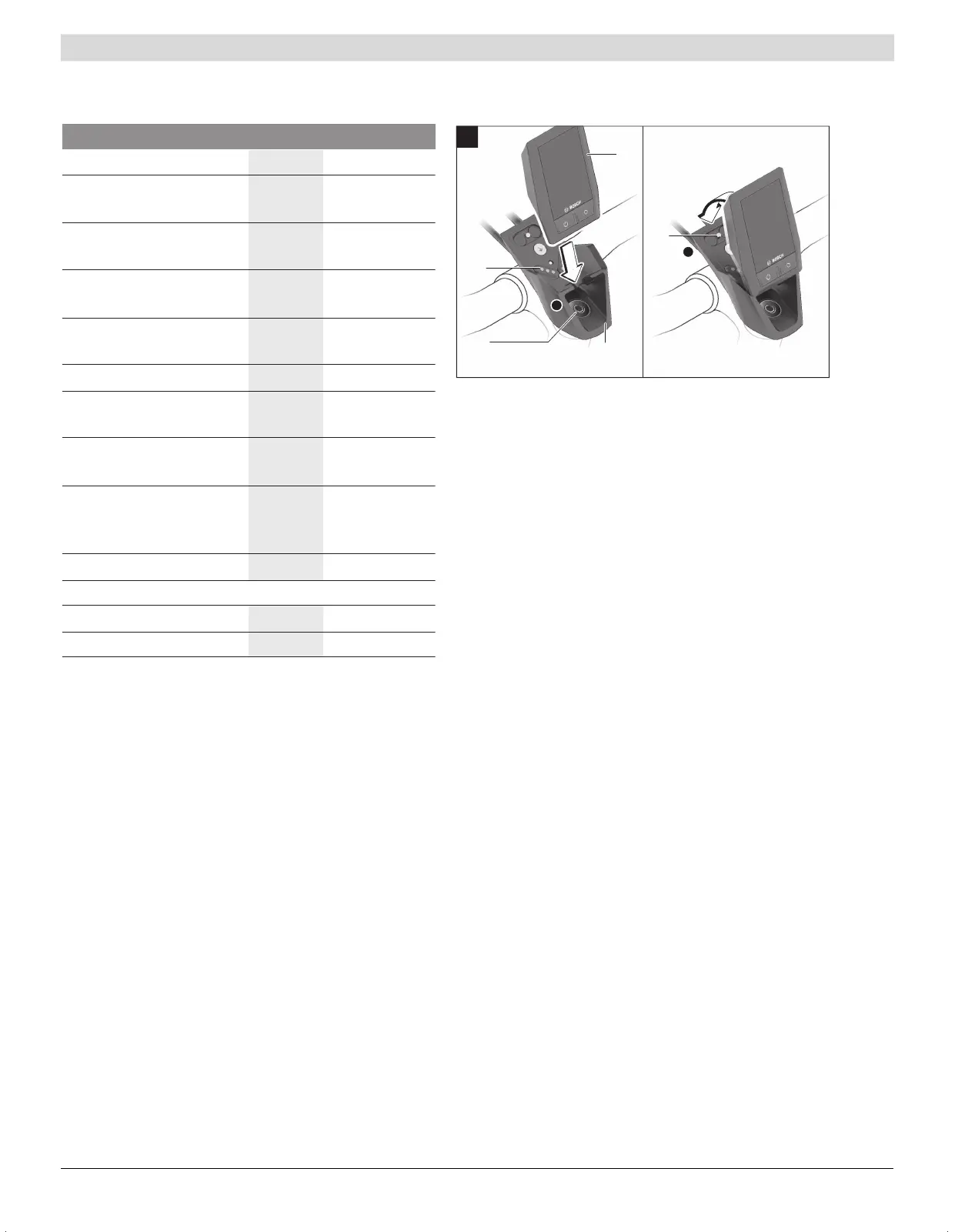

Montage
1
2
A
(1)
(5)
(14)
(16)
(15)
(1)
Ordinateur de bord
(5)
Support de fixation ordinateur de bord
(14)
Contacts vers l’unité d’entraînement
(15)
Vis de blocage de l’ordinateur de bord
(16)
Vis de jeu de direction
Mise en place et retrait de l’ordinateur de
bord (voir figureA)
Positionnez d’abord la partie inférieure contre le sup-
port de fixation (5) et rabattez-la légèrement vers
l’avant jusqu’à ce que l’ordinateur de bord s’en-
clenche dans le support magnétique.
Remarque : Pour empêcher que l’ordinateur de bord
ne sorte de son support de fixation lors d’une chute, il
peut être en plus retenu par une attache de sécurité
(disponible en option).
Pour retirer l’ordinateur de bord, saisissez-le à sa par-
tie supérieure et tirez-le vers vous jusqu’à ce qu’il se
détache du support magnétique.
u Retirez l’ordinateur de bord lorsque vous garez
votre vélo électrique.
Il est également possible de verrouiller l’ordinateur de
bord dans son support pour qu’il ne puisse pas être
enlevé. Desserrez pour cela la vis de jeu de direction
(16) jusqu’à ce que le support de fixation du Kiox
puisse être basculé sur le côté. Placez l’ordinateur de
