Français–4
0 275 U07 AD5 | (1.6.17) Bosch eBike Systems
Description et performances du
produit
Utilisation conforme
L’unité d’entraînement est uniquement destinée à assurer
l’entraînement de votre eBike. Toute autre utilisation est
interdite.
Nous nous réservons le droit d’apporter à tout moment des
modifications au logiciel pour corriger des erreurs ou pour
étendre les fonctionnalités décrites dans la présente
notice.
Caractéristiques techniques
Montage
Insertion et retrait de l’accu
Pour insérer l’accu dans l’eBike et pour le retirer, veuillez
lire et respecter la notice d’utilisation de l’accu.

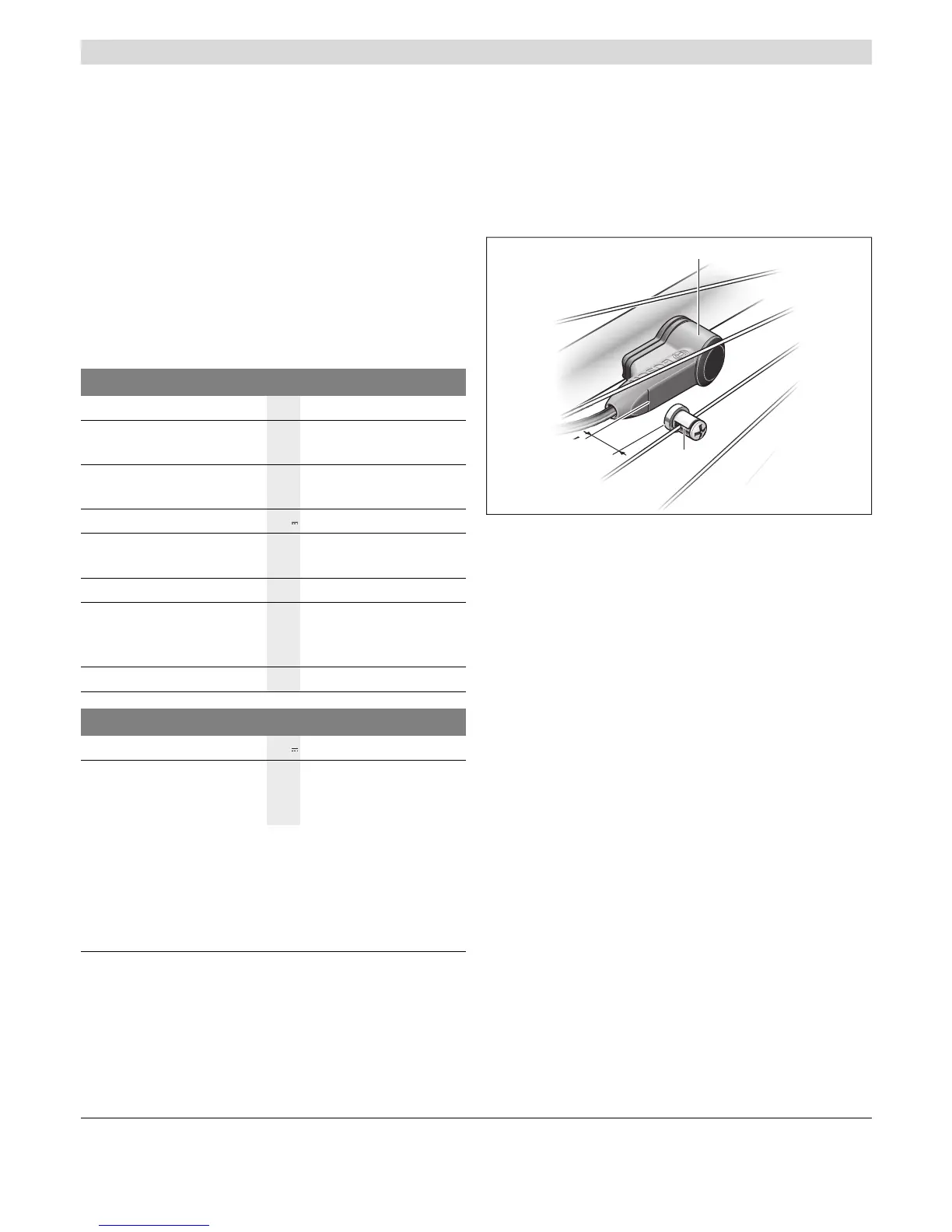

Contrôle du capteur de vitesse
17 Capteur de vitesse
18 Aimant de rayon du capteur de vitesse
Le capteur de vitesse 17 et l’aimant de rayon 18 doivent
être montés de sorte à ce que l’aimant du rayon dépasse le
capteur de vitesse à une distance de 5 mm min. et de
17 mm max. lorsque la roue tourne.
Note : Si la distance entre le capteur de vitesse 17 et
l’aimant de rayon 18 est trop petite ou trop grande, ou si le
capteur de vitesse 17 n’est pas correctement connecté,
l’affichage du compteur de vitesse peut être défaillant et le
système d’entraînement de l’eBike fonctionne alors en
mode d’urgence.
Desserrer dans ce cas la vis de l’aimant 18 et fixez le au
rayon de façon à ce qu’il passe à la bonne distance du
repère du capteur de vitesse. S’il n’apparaît alors toujours
aucune vitesse au niveau de l’affichage du compteur de
vitesse, veuillez contacter un revendeur de vélos autorisé.
Unité d’entraînement Drive Unit
N° d’article 0 275 007 049
Puissance permanente
nominale W250
Couple maxi. de
l’entraînement Nm 50
Tension nominale V36
Température de
fonctionnement °F +23...+104
Température de stockage °F +14...+122
Type de protection IP 54 (étanche à la
poussière et aux
projections d’eau)
Poids, env. lb 7,3
Éclairage de vélo
1)
Tension env.
1)2)
V12
Puissance maximale
– Feu avant
– Feu arrière
W
W
17,4
0,6
1) en fonction des prescriptions légales, pas possible dans toutes les
versions nationales via l’accu du vélo électrique
2) Lors du changement des ampoules, veillez à ce qu’elles soient com-
patibles avec le système eBike Bosch (demandez à votre revendeur) et
à ce qu’elles correspondent à la tension indiquée. Ne remplacer des
ampoules défectueuses que par des ampoules de même tension.
Les ampoules inappropriées risquent d’être détruites !
