Español – 11
Montaje
u Desactive el ordenador de a bordo y retírelo, al
montar el soporte o trabajar en el soporte. De es-
ta manera se evitan los fallos de funcionamiento/
aplicaciones.
u Desactive el ordenador de a bordo y retírelo, al
montar o desmontar el tornillo de seguridad. De
esta manera se evitan los fallos de funcionamiento/
aplicaciones.

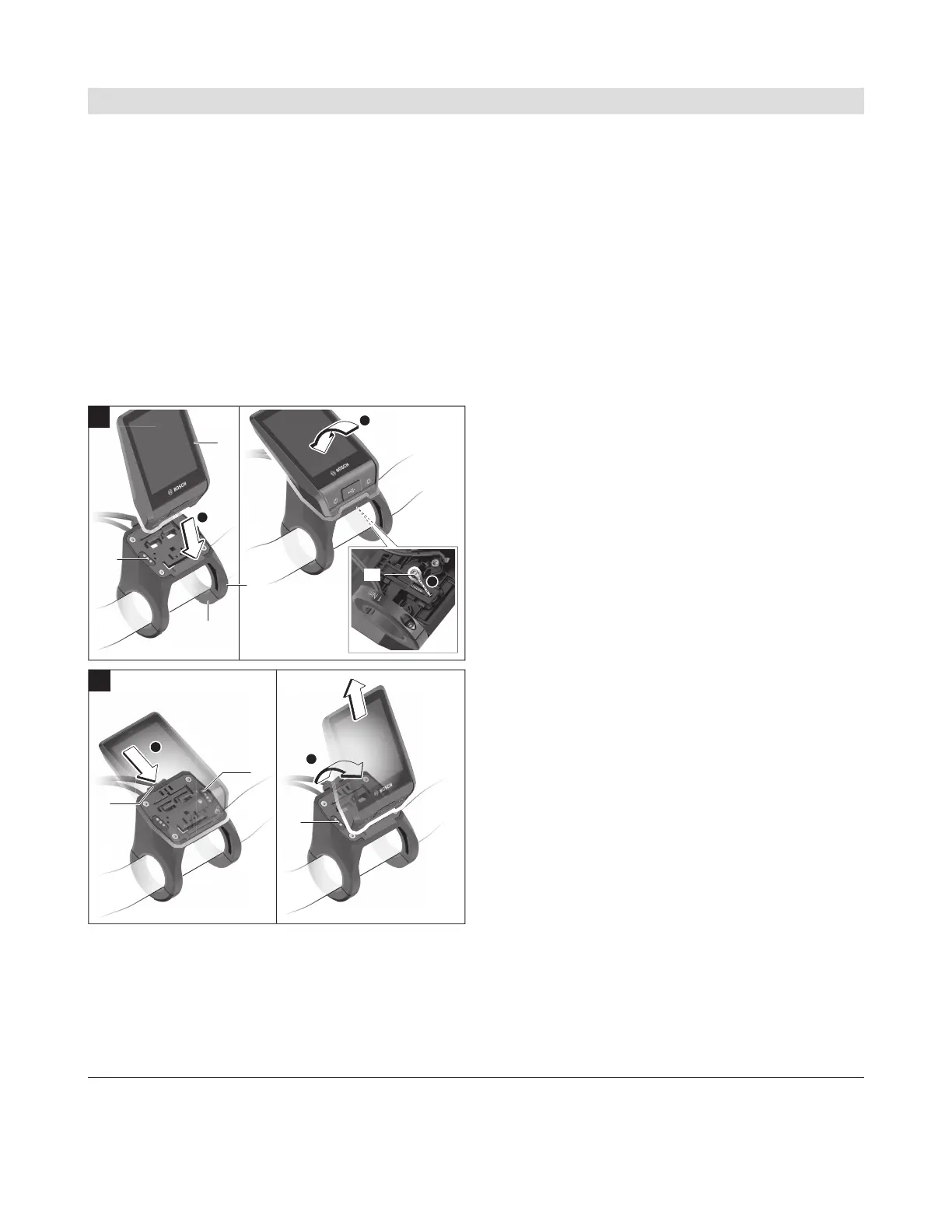

Montaje y desmontaje del ordenador de a
bordo
1
2
3
(5)
(4)
(18)
(20)
1
2
(20)
(19)
(9)
A
B
(4)
Soporte del ordenador de a bordo
a)
(5)
Ordenador de a bordo
(9)
Mecanismo de desenclavamiento
(18)
Tornillo de bloqueo del ordenador de a bordo
(19)
Contactos de unidad motriz
(20)
Contactos de unidad de mando
a) En el caso de la fijación en el manillar, las soluciones especí-
ficas para el cliente también son posibles sin las abrazade-
ras del manillar.
Para colocar el ordenador de a bordo (5), aplíquelo
primero con la parte inferior en el soporte(4) y luego
presiónelo hacia adelante, hasta que el ordenador de
a bordo encastre perceptiblemente. Asegúrense de
que el ordenador de a bordo quede firmemente en-
castrado.
Para desmontar el ordenador de a bordo (5), presio-
ne sobre el mecanismo de desenclavamiento(9) y
quite el ordenador de a bordo hacia arriba.
u Retire el ordenador de a bordo cuando estacione
la eBike.
Es posible bloquear el mecanismo de desenclava-
miento con un tornillo. Desmonte además el soporte
(4) del manillar. Coloque el ordenador de a bordo en
el soporte. Enrosque el tornillo de bloqueo (18) ad-
junto (rosca M3, 5 mm de longitud) desde abajo en la
rosca del soporte prevista para tal fin. Vuelva a mon-
tar el soporte en el manillar.
Indicación: El tornillo de bloqueo no es una protec-
ción antirrobo.
