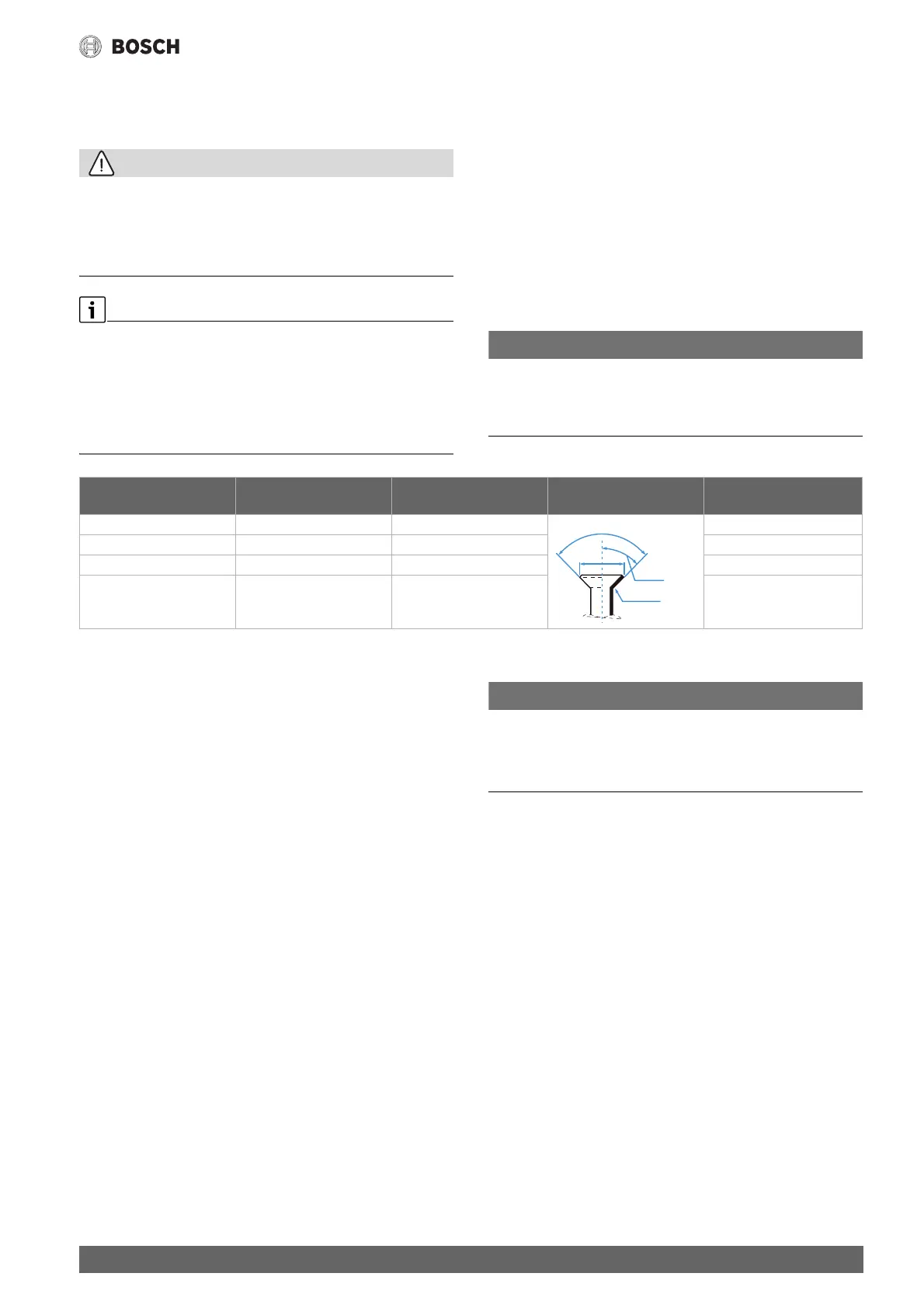

Installation
35
Climate Line 2000 – 6721831695 (2021/02)
3.4 Raccordement des conduites
3.4.1 Raccorder les conduites de réfrigérant aux unités inté-
rieure et extérieure.
PRUDENCE
Fuites de réfrigérant dû à des raccords non étanches
Si les raccords des tuyaux ne sont pas posés de manière correcte, du
réfrigérant peut s’échapper.
▶ En cas de réutilisation de raccords métalliques avec cône d’adapta-
tion, ce dernier doit toujours être réalisé.
Les tuyaux en cuivre sont disponibles en unités métriques et en pouces,
mais les filetages des écrous du cône sont les mêmes. Les raccords à vis
des cônes sur les unités intérieure et extérieure sont déterminés pour les
unités en pouces.
▶ Si les tuyaux en cuivre utilisés sont en dimensions métriques, rempla-
cer les écrous du cône par des écrous ayant un diamètre adapté
( tableau 6).
▶ Déterminer le diamètre et la longueur de la liaison ( page 33).
▶ Couper le tube avec un coupe-tube ( fig. 11).
▶ Ébarber l’intérieur des extrémités du tube et extraire la limaille en
tapant sur le tube.
▶ Insérer l’écrou sur le tube.
▶ Élargir le tube à l’aide d’une cloche à la dimension indiquée dans le
tableau 6.
L’écrou doit pouvoir être repoussé légèrement vers le bord mais pas
au-delà.
▶ Raccorder le tube et serrer le raccord à vis à fond, avec le couple de
serrage indiqué dans le tableau 6.
▶ Répéter les étapes indiquées ci-dessus pour le deuxième tube.
AVIS
Diminution de rendement dû au transfert de chaleur entre les
conduites de réfrigérant
▶ Effectuer l’isolation thermique séparément pour chaque conduite de
réfrigérant.
▶ Poser et fixer l’isolation de tubes.
Tab. 6 Paramètres des raccords de tubes
3.4.2 Raccorder l’écoulement des condensats à l’unité intérieure
Le bac à condensats de l’unité intérieure est équipé de deux raccords. Un
tuyau des condensats et un bouchon sont montés en usine, ils peuvent
être remplacés ( fig. 10).
▶ Former une pente avec le tuyau des condensats.
3.4.3 Charger l’installation et contrôler l’étanchéité
Contrôle d’étanchéité
Lors du contrôle d’étanchéité, tenir compte des dispositions locales et
nationales en vigueur.
▶ Retirer les capuchons des trois vannes ( fig. 18, [1], [2] et [3]).
▶ Raccorder le raccord de service [6] et le manomètre [4] à la soupape
basse pression [1].
▶ Insérer le raccord de service et ouvrir la soupape basse pression [1].
▶ Laisser les valves [2] et [3] fermées et remplir l’installation d’azote
jusqu’à ce que la pression soit supérieure de 10 % à la pression de
service maximale ( page 39).
▶ Vérifier si la pression est la même au bout de 10 minutes.
▶ Laisser échapper de l’azote jusqu’à ce que la pression de service
maximale soit atteinte.
▶ Vérifier si la pression est la même après au moins 1 heure.
▶ Laisser s’échapper de l’azote.
Remplissage de l’installation
AVIS
Dysfonctionnement dû au mauvais réfrigérant
L’unité extérieure est remplie de réfrigérant R410A en usine.
▶ S’il faut faire l’appoint, ne faire l’appoint qu’avec le même réfrigérant.
Ne pas mélanger différents types de réfrigérants.
▶ Évacuer et sécher l’installation avec une pompe à vide
( fig. 18, [5]) jusqu’à atteindre env. −1 bar (ou env. 500 microns).
▶ Ouvrir la soupape supérieure [3] (côté liquide).
▶ Vérifier à l’aide du manomètre[4] si le débit est dégagé.
▶ Ouvrir la valve inférieure [2] (côté gaz).
Le réfrigérant se disperse dans l’installation.
▶ Vérifier ensuite la pression.
▶ Dévisser le raccord de service [6] et fermer la soupape basse
pression [1].
▶ Retirer la pompe à vide, le manomètre et le raccord de service.
▶ Remettre les capuchons des soupapes en place.
▶ Remettre le cache des raccords de tuyaux sur l’unité extérieure.
Diamètre extérieur du tube
Ø[mm]
Couple de serrage [Nm] Diamètre de l’ouverture
avec cône (A) [mm]
Extrémité du tube avec
cône
Filetage prémonté de
l’écrou du cône
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
