-26-
Assemblage
Montage de la lame
Débranchez
la fiche de la
prise de courant avant d'effectuer
quelque assemblage ou réglage que ce
soit ou de changer les accessoires. Ces
mesures de sécurité préventive
réduisent le risque d'une mise en
marche accidentelle de l'outil.
N ’ u t i l i s e z
que des
lames de 7-1/4 po ayant une vitesse
de rotation nominale de 5 600 tr/min
ou plus. N’utilisez pas de meules
abrasives. L’utilisation d’une lame
non conçue pour cette scie pourrait
causer de graves blessures et des
dommages matériels.
1. Appuyez sur le bouton de verrouillage
et tournez la clé jusqu’à en -
clenchement du dispositif de
verrouillage, ce qui a pour effet
d’immobiliser l’arbre de la scie. Tout
en maintenant le bouton enfoncé,
tournez la clé en sens contraire des
aiguilles d’une montre et enlevez le
GOUJON DE LA LAME et la
RONDELLE EXTÉRIEURE (Fig. 2).
2. Faites remonter le garde inférieur de
la lame en le laissant coulisser
totalement à l’intérieur du garde
supérieur. Profitez-en pour vérifier
l’état et le fonctionnement du
RESSORT DU GARDE INFÉRIEUR.
3. Assurez-vous que les dents de la scie
et la flèche sur la lame sont dirigées
dans le même sens que la flèche
figurant sur le garde inférieur de la
lame.
4. Glissez la lame dans la fente de la
semelle et placez-la contre la
RONDELLE INTÉRIEURE de l’arbre.
Assurez-vous que le plus grand côté
des rondelles INTÉRIEURE et
EXTÉRIEURE appuie carrément sur la
lame.
5. Reposez la RONDELLE EXTÉRIEURE.
Vissez d’abord le GOUJON DE LA
LAME à la main, puis SERREZ-LE DE
1/8 DE TOUR (45°) AU MOYEN DE LA
CLÉ LIVRÉE AVEC LA SCIE.
N’utilisez pas de clés plus longues car
vous risqueriez de trop serrer le goujon.
EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction
GARDE SUPÉRIEUR
RESSORT DE
RAPPEL DU GARDE
INFERIEUR
GARDE
INFERIEUR
GOUJON
DE LAME
RONDELLE EXTÉRIEURE
Grand diamètre orienté
vers la lame
Serrer
Desserrer
RONDELLE INTÉRIEURE
Grand diamètre orienté
vers la lame
POIGNÉE
AUXILIAIRE
LEVIER DE LEVAGE DU
GARDE INFÉRIEUR
BOUTON DE
VER ROUILLAGE
LAME

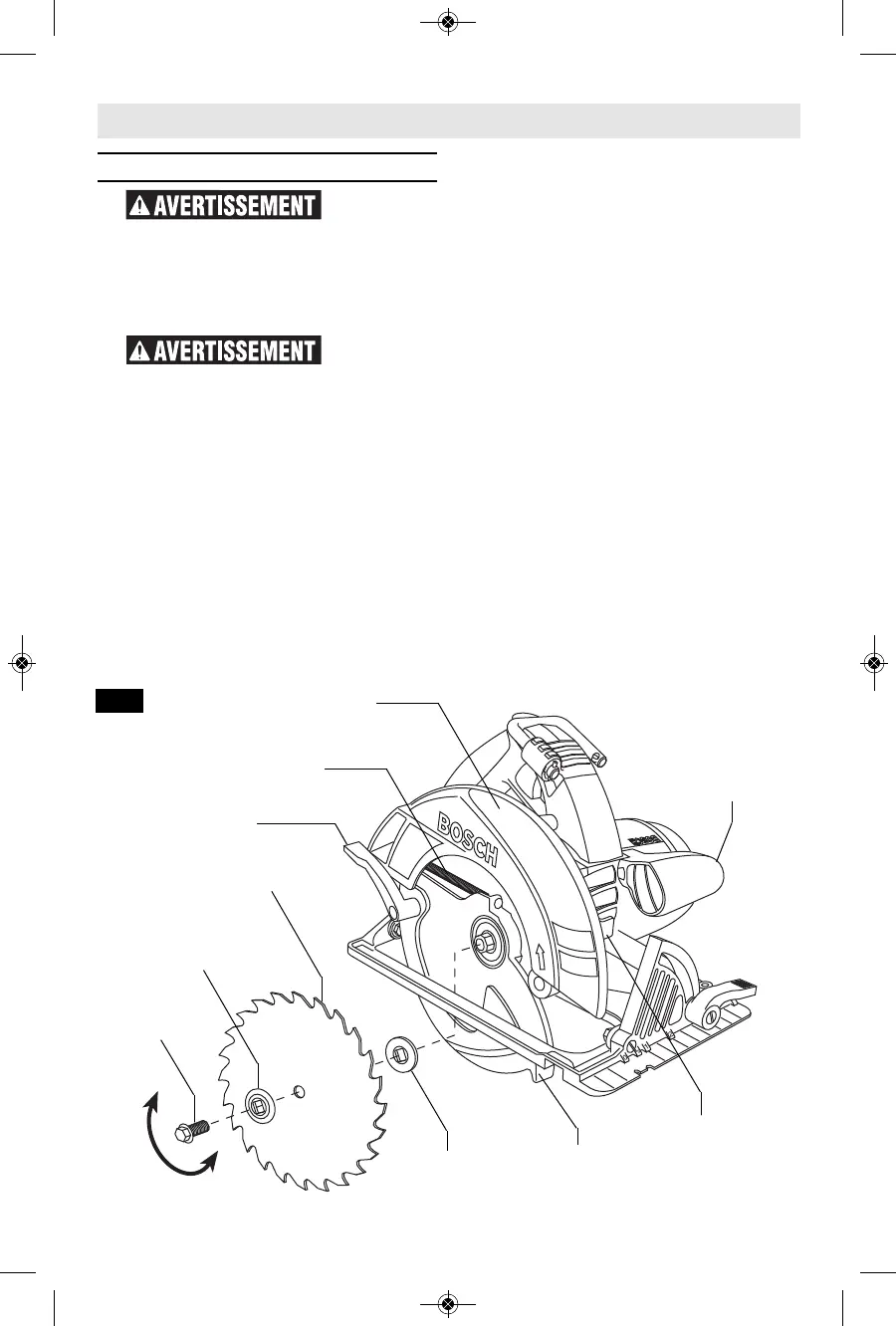

Fig. 2
