Desconecte el enchufe de la fuente de energía antes de realizar
cualquier ensamblaje o ajuste, o cambiar accesorios. Estas
medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta
accidentalmente.
-42-
Descripción funcional y especificaciones
Sierra circular CS10
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del
fabricante colocada en la herramienta.

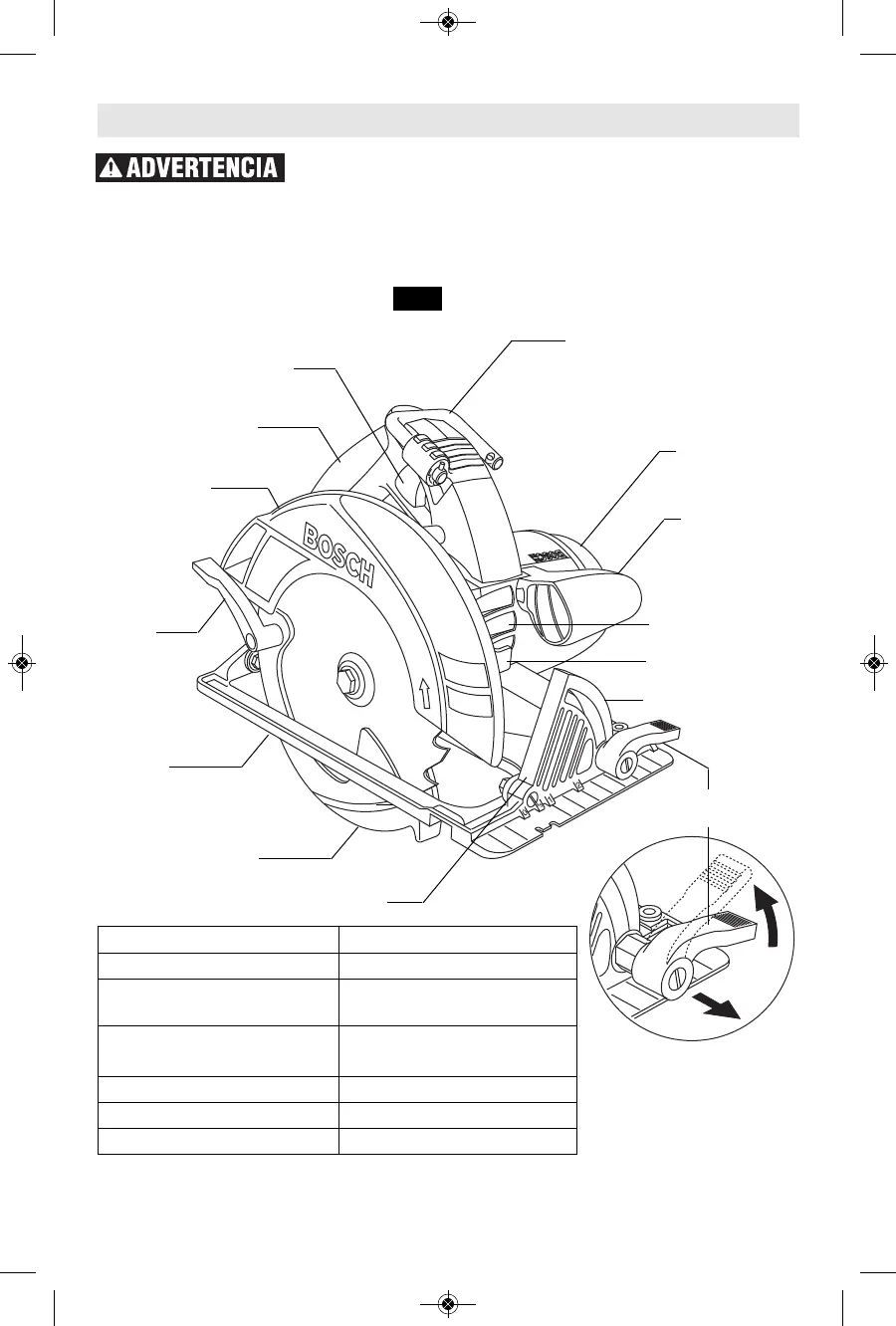

PALANCA DE
ELEVACION
DEL
PROTECTOR
INFERIOR
(MANGO
RETRACTIL)
GANCHO DE LA SIERRA
Para utilizarlo, simplemente levante el
gancho hasta que se acople a presión
en la posición abierta.
Cuando no se esté utilizando, baje siempre el
gancho hasta que se acople a presión en la
posición cerrada.
EMPUÑADURA
CAUCHUTADA
PROTECTOR
INFERIOR
ESCALA DE INCLINACIÓN
PALANCA DE
INCLINACIÓN AJUSTABLE
BASE
MANGO
AUXILIAR
PROTECTOR
SUPERIOR
BOTON DE CIERRE
ABERTURAS DE
VENTILACIÓN
SOPLADOR DE ASERRÍN
CUADRANTE
INTERRUPTOR
1
2
Fig. 1
Modelo CS10
Hoja 184 mm (7-1/4 pulg.)
Agujero de eje porta-
herramienta de la hoja
Redondo 5/8 pulg.
Grosor de los dientes
0,1 pulg. (2,6mm)*
*Mínimo 0,07 pulg. (1,8mm)
Grosor de la hoja 0,07 pulg. (1,8mm) Máximo
Profundidad de corte a 90° 62mm Máximo
Profundidad de corte a 45° 48mm Máximo
