Ensamblaje
 Colocación de la hoja
Desconecte el
enchufe de la
fuente de energía antes de realizar
cualquier ensamblaje o ajuste, o
cambiar accesorios. Estas medidas de
seguridad preventivas reducen el riesgo
de arrancar la herramienta
accidentalmente.
U t i l i c e
únicamente
una hoja de 7-1/4 pulgadas con
capacidad nominal de 5600/min
(RPM) o mayor. No use ruedas
abrasivas.La utilización de una hoja
que no esté diseñada para la sierra
puede causar lesiones corporales
graves y daños materiales.
1. Oprima el botón de cierre y gire la
llave de tuerca hasta que el botón de
cierre encaje. Ahora el eje de la sierra
está fijo. Continúe oprimiendo el
botón, gire la llave en el sentido
contrario a las agujas del reloj y quite
el TORNILLO DE LA HOJA y la
ARANDELA EXTERIOR (Fig. 2).
2. Retraiga el protector inferior por
completo hasta el interior del
protector superior. Mientras que
retrae el protector inferior, revise el
funcionamiento y el estado del
MUELLE DEL PROTECTOR INFERIOR.
3. Asegúrese de que los dientes de la
sierra y la flecha de la hoja están
dirigidos en la misma dirección que la
flecha del protector inferior.
4. Deslice la hoja a través de la ranura
de la base y móntela junto a la
ARANDELA INTERIOR en el eje.
Asegúrese de que no queda espacio
entre el diámetro grande de las
arandelas INTERIOR y EXTERIOR y la
hoja.
5. Vuelva a instalar la ARANDELA
EXTERIOR. Primero, apriete fuerte -
mente con el dedo el TORNILLO de la
HOJA y después APRIETE EL
TORNILLO DE LA HOJA 1/8 DE
VUELTA (45°) CON LA LLAVE DE
TUERCA SUMINISTRADA.
No utilice llaves con mangos más largos,
ya que pueden hacer que el tornillo de
la hoja quede excesivamente apretado.
 EMBRAGUE DE PAR MOTOR
VARIABLE
Esta acción de embrague es
proporcionada por la fricción de la
PROTECTOR SUPERIOR
MUELLE DEL
PROTECTOR INFERIOR
PROTECTOR
INFERIOR
TORNILLO DE
LA HOJA
ARANDELA EXTERIOR
El diámetro grande está
en el lado de la hoja
Apretar
Aflojar
ARANDELA INTERIOR
El diámetro grande está
en el lado de la hoja
MANGO
AUXILIAR
PALANCA DE ELEVACION DEL
PROTECTOR INFERIOR
BOTON DE CIERRE
HOJA

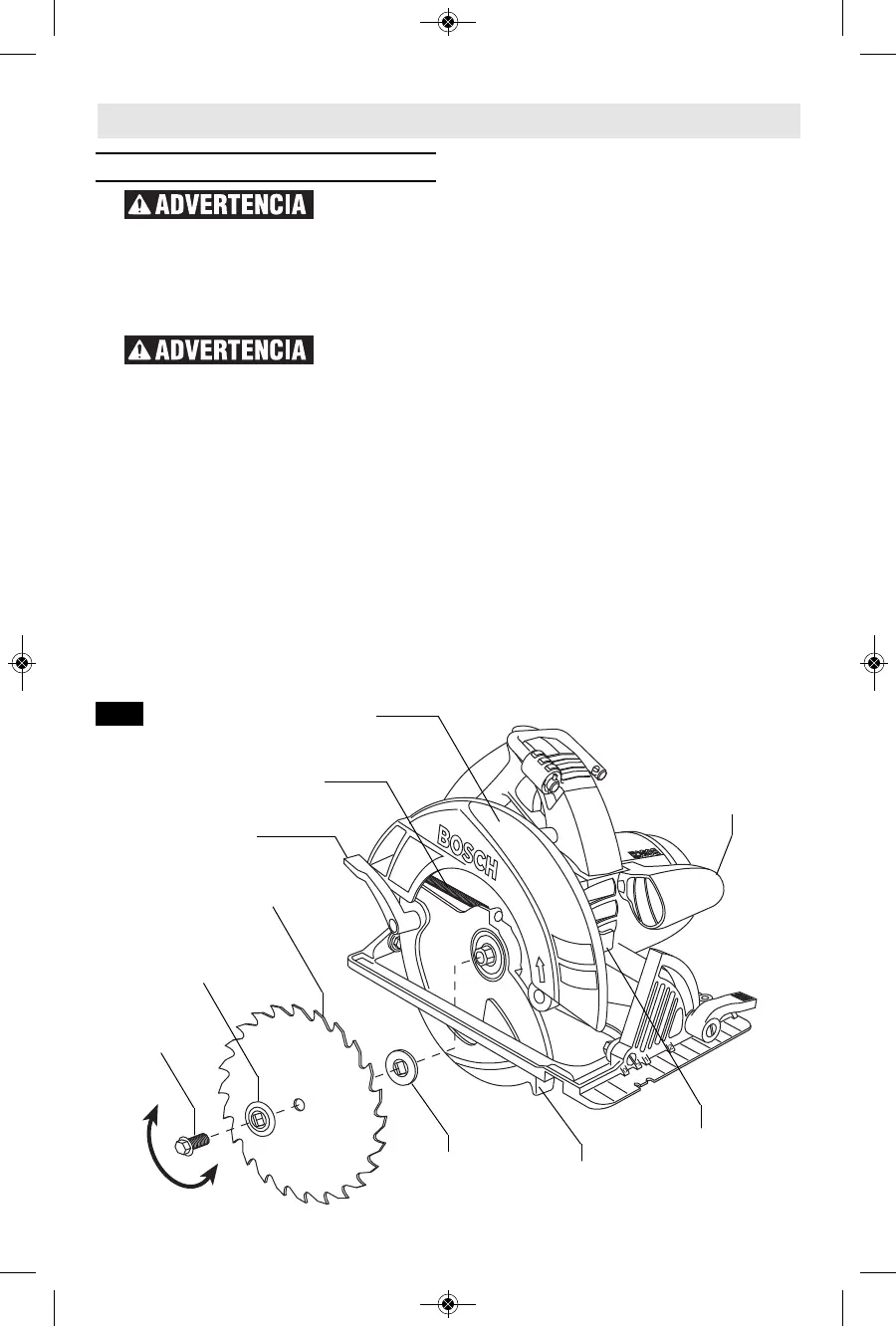

Fig. 2
-43-
2610051973.qxp_CS10 7/26/19 12:36 PM Page 43
