Bosch CS10 User Manual

-44-
Ensamblaje
ARAN DELA EXTERIOR contra la HOJA y
permite que el eje de la hoja gire cuan -
do la hoja encuentra una resistencia
excesiva. Cuando el TORNILLO DE LA
HOJA está apretado adecuadamente (tal
como se describe en el No. 5 de
Colocación de la hoja), la hoja patinará
al encontrar una resistencia excesiva,
por lo que reducirá la tendencia de la
sierra al RETROCESO.
Una posición de ajuste puede no ser
suficiente para cortar todos los ma -
teriales. Si la hoja patina demasiado,
apriete el tornillo de la hoja una fracción
de vuelta más (menos de 1⁄8 de vuelta).
EL APRETAR EXCE SI VA MEN TE EL
TORNILLO DE LA HOJA ANULA LA
EFICACIA DEL EMBRAGUE.
 Control del polvo y las virutas
 INSTALACIÓN DEL ADAPTADOR DE
ORIFICIO PARA POLVO CSDCHUTE
(vendido por separado)

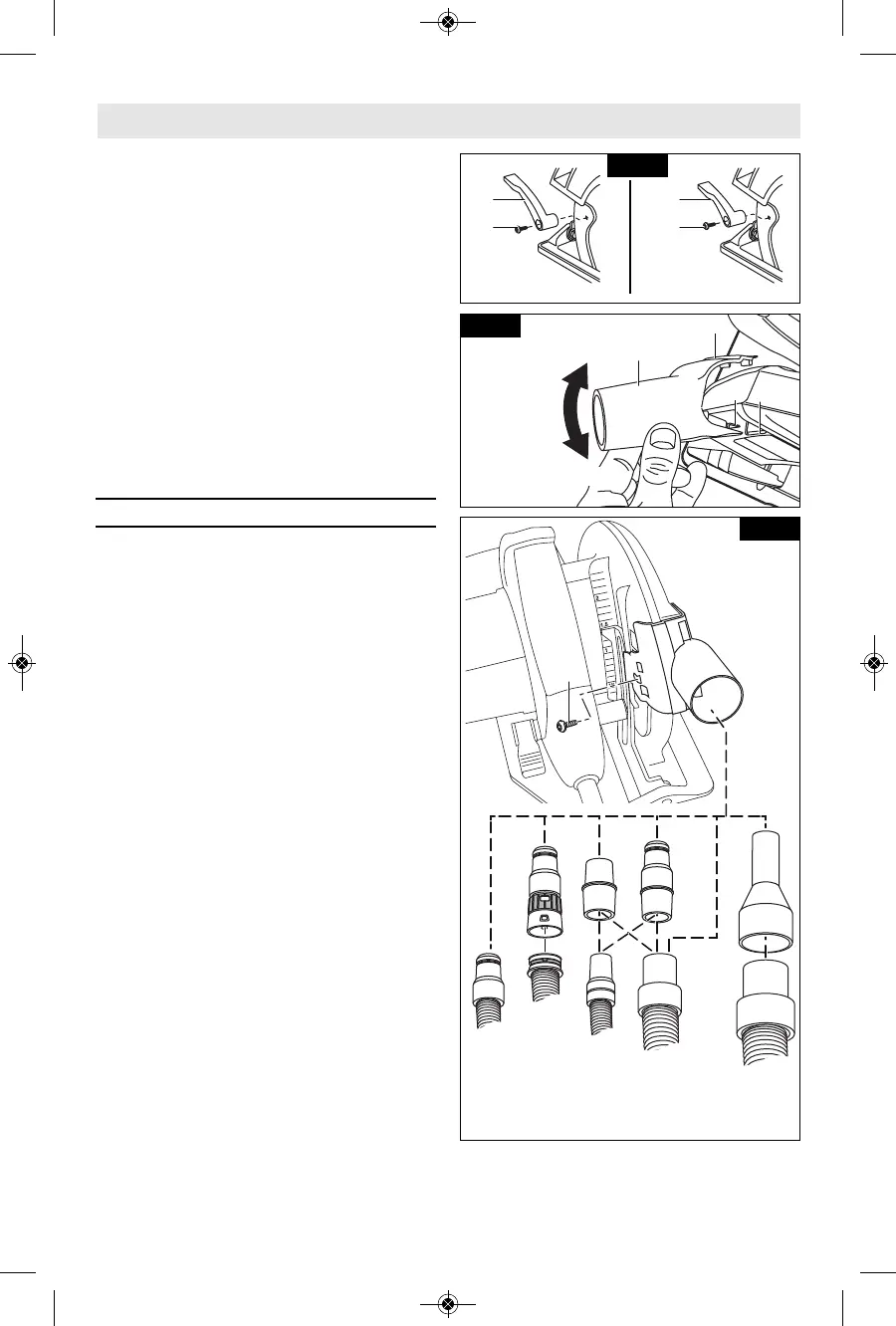

1. Quite el tornillo 1 que sujeta la palanca
de elevación del protector inferior con
una llave Allen T20 ó de ⁄ pulg. y
retire la palanca de elevación del
protector inferior 2 (Fig. 3).
2. Instale la palanca de elevación del
protector inferior nueva 3 que se
suministra con el adaptador de
orificio para polvo 5 y apriete
firmemente el tornillo 1. La palanca
nueva 3 suministrada fue diseñada
para permitir que haya una holgura
apropiada de la palanca de elevación
del protector inferior cuando el
adaptador de orificio para polvo esté
instalado (Fig. 3).
3. Deslice el clip 4 ubicado en el
extremo del adaptador de orificio
para polvo 5 detrás de la pared de la
abertura del orificio para polvo
ubicada en el protector superior 6,
gire el adaptador en el sentido de las
agujas del reloj según se ve desde
arriba, hasta que se acople
firmemente a presión en su sitio, y
sujételo con el tornillo 8 suministrado
(Fig. 4 y Fig. 5). Para quitar el
adaptador, quite el tornillo 8, levante
la lengüeta 7 ubicada en el extremo
opuesto del adaptador, gire el
adaptador en sentido contrario al de
las agujas del reloj y quítelo.
Para usar este dispositivo, conecte una
manguera de aspiración de 1¼ pulg.
estándar (accesorio opcional) en el
adaptador de orificio para polvo.
5
4
6
7
Instalación
Remoción
VX120
VAC024 VAC002
VAC020
8
Manguera
Bosch serie VH
Manguera
de
1¼
pulg.
Manguera
de
1½
pulg.
Manguera de
2½
pulg.
Manguera
de
35mm
2
1
3
1
Fig. 3
Fig. 4
Fig. 5
2610051973.qxp_CS10 7/26/19 12:36 PM Page 44
