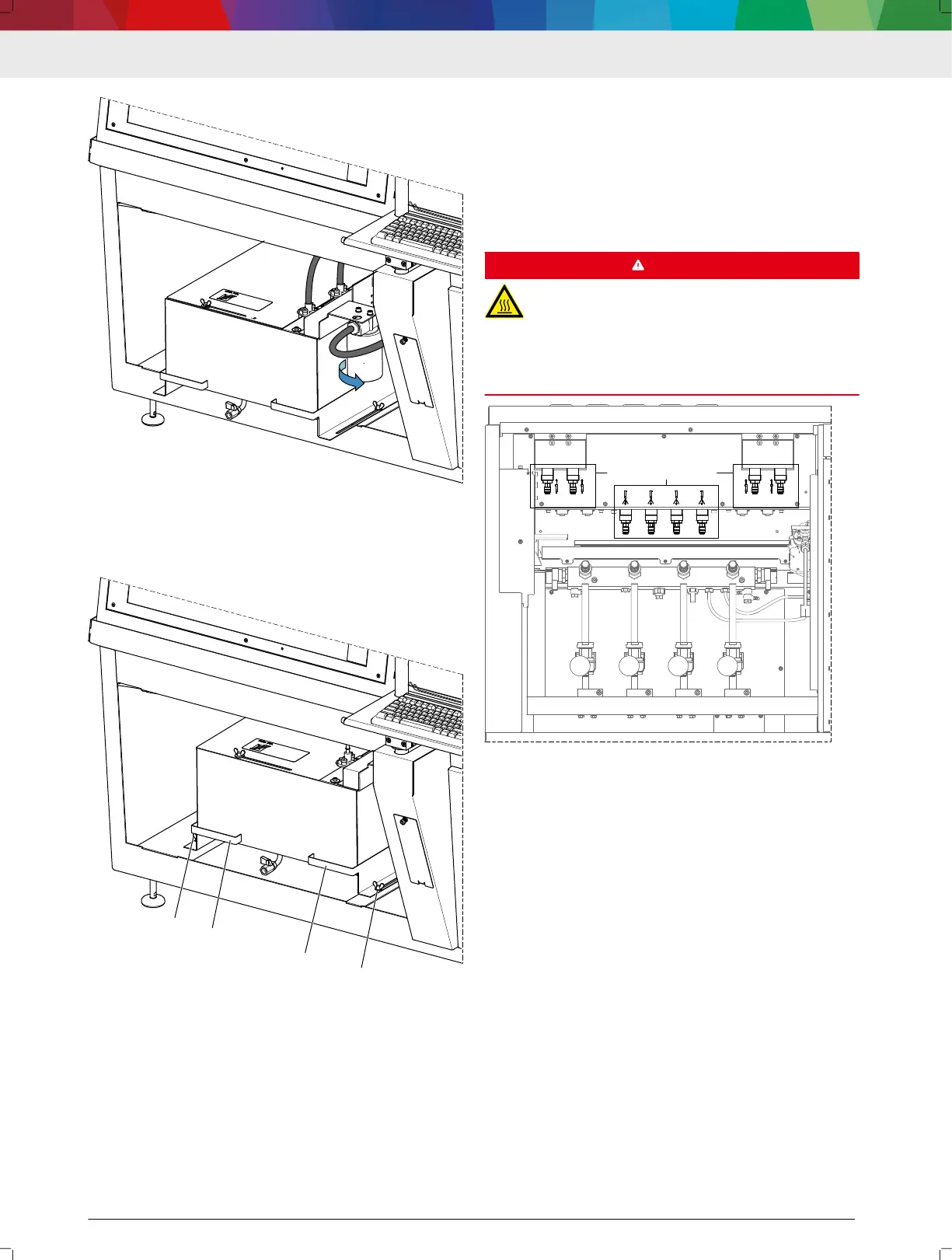

 36: Ajustar el ltro de aceite de ensayo
6. Desplazar el depósito de aceite de ensayo en el ban‐
co de pruebas con las empuñaduras (2) y (3).
7. Apretar ambos pernos de orejas (1) y (4).
1
4
2
3
458922-04_Pal
 37:
depósito de aceite de ensayo
8.
Poner en marcha el producto DCI 700 con el inte‐
rruptor principal.
9.
En el software "DCI": seleccionar "Mantenimiento".
10.
Seleccionar la pestaña "Comprobación del sistema".
11.
Seleccionar "Cambio del ltro de aceite de ensayo"
e iniciar el purgado con <Inicio>.
12. Seguir las instrucciones y realizar el purgado del sis‐
tema.
13. Después de comprobar el nivel de llenado del depó‐
sito de aceite de ensayo, colocar la cubierta izquier‐
da delantera.
---Separator---
5.2.4 Cambiar el set de ltros en el ltro de entrada
---Separator---
5.2.4.1 Retirar el ltro de entrada
PELIGRO
Directamente después de la comprobación, los
componentes calientes pueden causar quema‐
duras.

Dejar enfriar el producto DCI 700 antes de ini‐
ciar los pasos de trabajo.
 Llevar guantes de protección.
---Separator---
1
2
3
A B C D
458922-18_Pal
A B C DA B C D
 38: Vista general ltro de entrada
(1) Filtro de entrada de retorno para inyector A y B
(2) Filtro de entrada inyección para inyector A, B, C y D
(3) Filtro de entrada de retorno para inyector C y D para el retorno
del inyector
1. Retirar todos los inyectores.
2.
Girar el rail de alta presión a la posición "P".
3.
Retirar el tubo exible del ltro de entrada. Empujar
para ello el casquillo de desbloqueo del acoplamien‐
to rápido (1) hacia arriba y retirar el tubo exible
(2).
