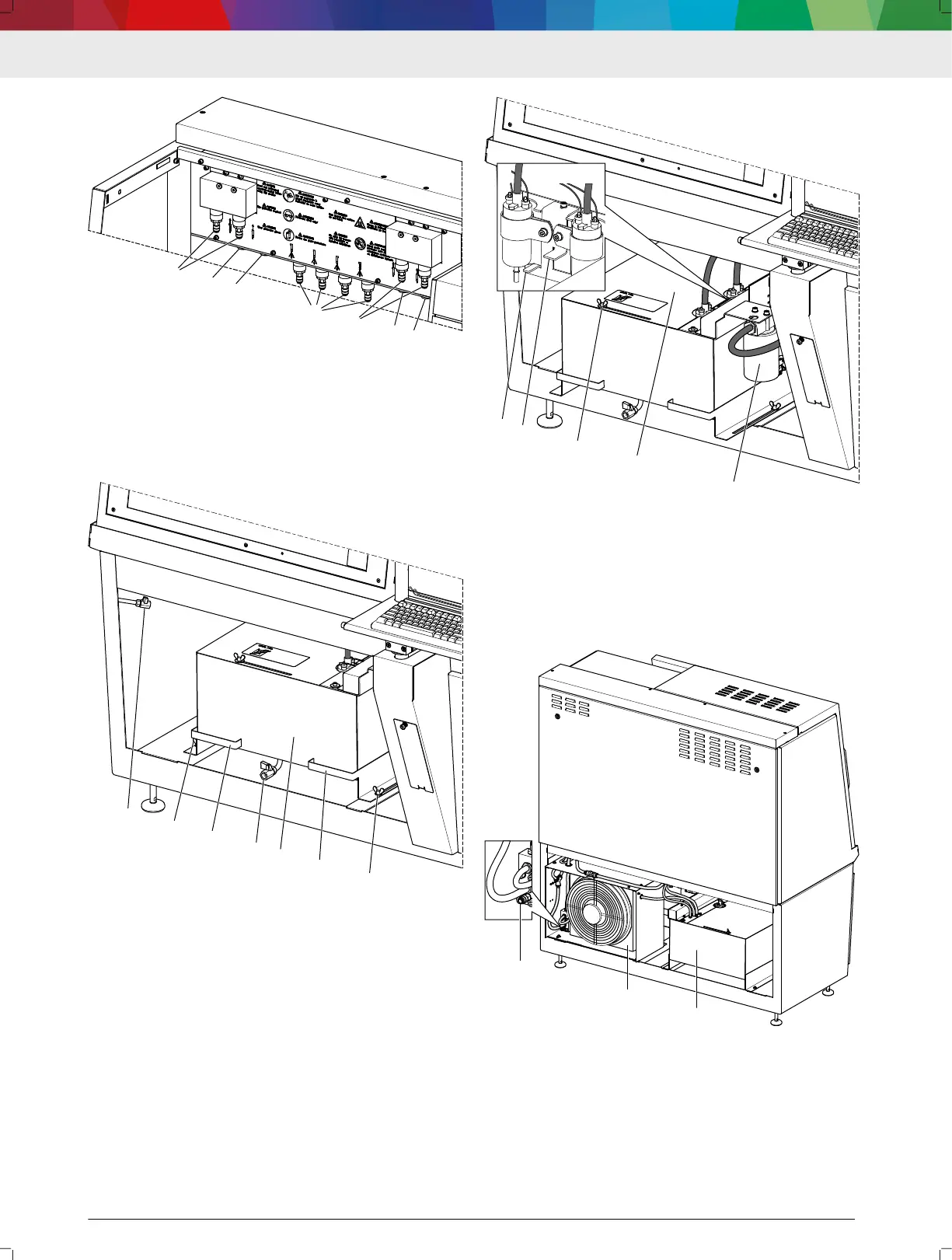

 4:
ポート
(1) インジェクター A と B 用のリターンフローテストポート
(2)インジェクター A 制御用ポート
(3) インジェクター B 制御用ポート
(4) インジェクター A、B、C、D 用噴射テストポート
(5) インジェクター C と D 用リターンフローテストポート
(6) インジェクター C 制御用ポート
(7) インジェクター D 制御用ポート
2
2
3
458922-34_Pal
1
4
5
3
 5:
テストオイルルームを開ける
(1) テストルーム内のテストオイル用排出コック
(2) テストオイルタンクの固定用蝶ネジ
(3) テストオイル用グリップ
(4) テストオイルタンクの排出コック
(5) テストオイルタンク
1
2
45
8
84
6
-
2
3
_
k
o
max.
max.
458922-35_Pal
4
3
5
1
2

6:
テストオイルタンクを引き出す
(1) 最少量液面表示（min.）
(2) 最大量液面表示（max.）
(3) テストオイルタンクカバー用固定ネジ
(4) テストオイルタンクカバー
(5) テストオイルフィルター
458922-37_Pal
1
2
3
 7:
熱交換器ルームとテストオイルルームのカバーを除いた DCI
700 の背面
(1) テストオイルの排出用のクイックカップリング
(2) 熱交換器
(3) テストオイルタンク
---
DCI 700 | 87 | ja
