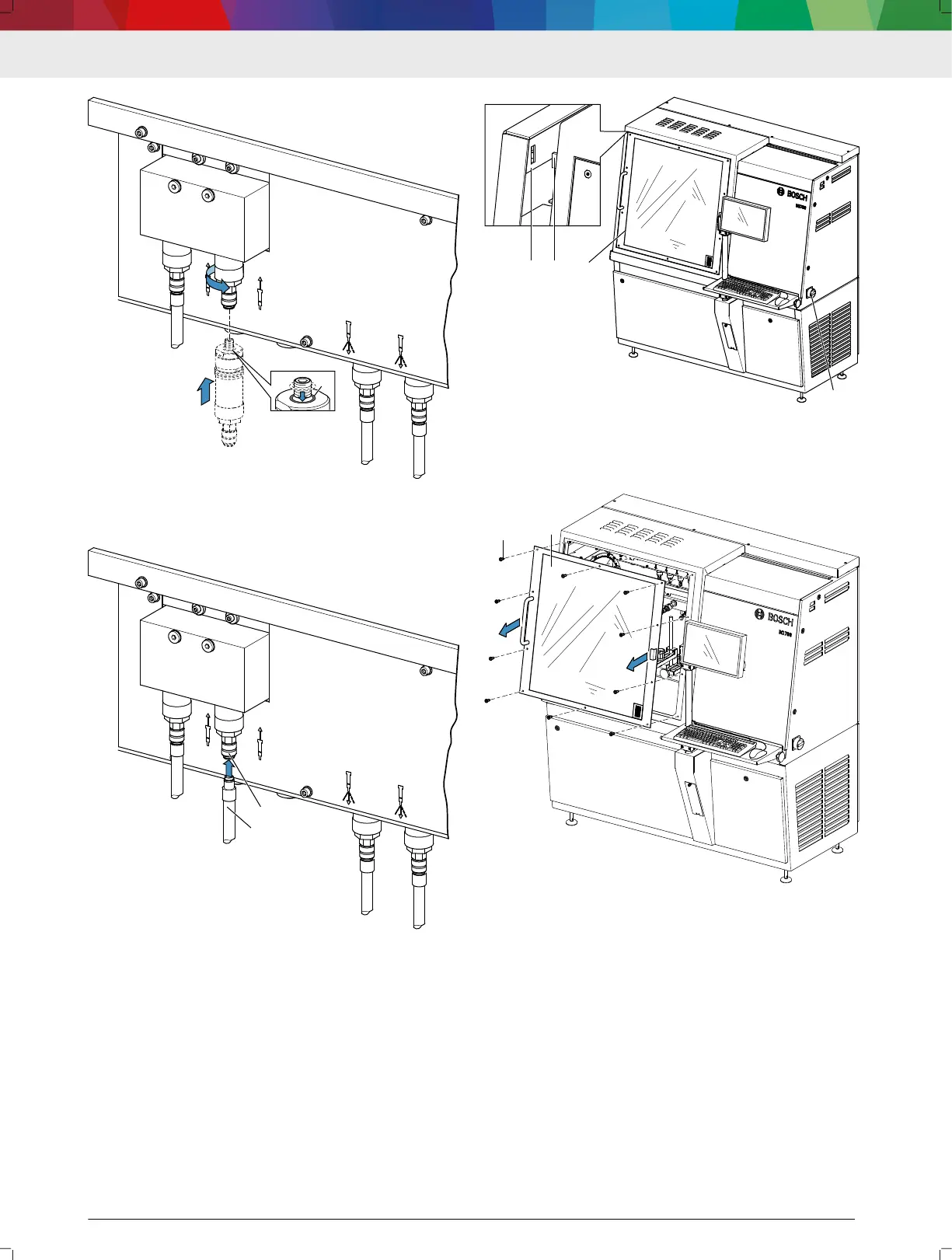

Montar el ltro de entrada
7.
Conectar el tubo exible (2) en el acoplamiento rá‐
pido (1) del ltro de entrada.
A
B
A
B
1
2
458922-24_Pal
 49: Conectar el tubo exible
---Separator---
5.2.5
Cambiar el cristal de protección
1.
Finalizar todas las aplicaciones del ordenador.
2.
Apagar el PC a través del sistema operativo Win‐
dows.
3.
Desconectar el DCI 700 con el interruptor principal
(4).
4.
Abrir la puerta protectora (3) aprox. 15 cm. El con‐
tacto de la puerta (2) para el interruptor de seguri‐
dad debe encontrarse fuera de la caja de conmuta‐
ción (1).
1
2
4
458922-28_Pal
3
 50:
Preparación cambio de cristal de protección
5.
Retirar 10x tornillos avellanados (1).
6.
Retirar el marco con el cristal de protección (2) y co‐
locarlo en un lugar limpio.
1
2
458922-29_Pal
 51: Retirar el cristal de protección con el marco
7.
Retirar 16x tuercas hexagonales (1).
8.
Retirar 8x soportes (2).
9.
Retirar el cristal de protección (3).
