Bosch DCI 700 - Page 77

1 689 989 473 | 2021-08-24Robert Bosch GmbH
A
B
A
B
1
2
458922-24_Pal
 49:

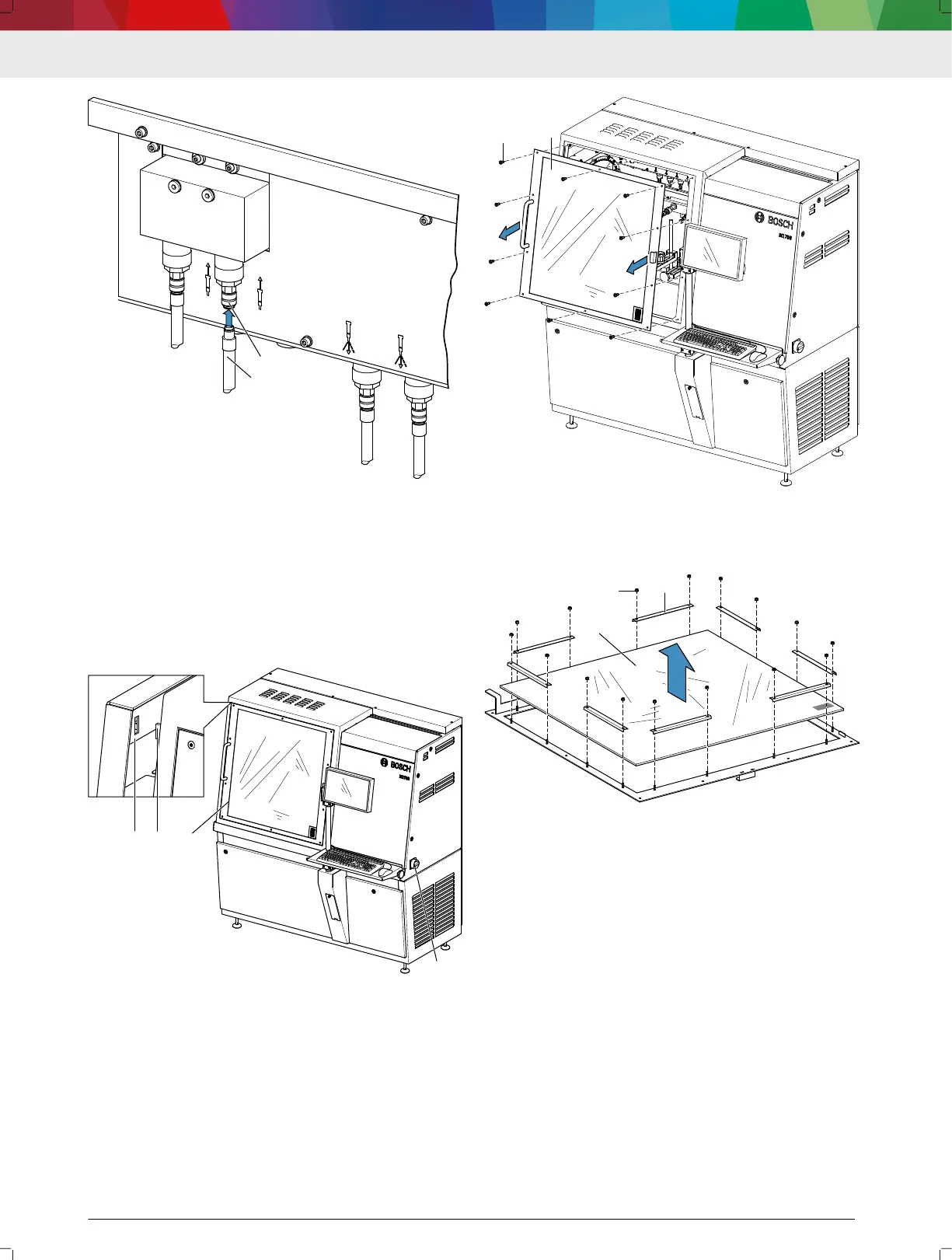

Raccorder le exible
---Separator---
5.2.5
Remplacer la vitre de protection
1. Mettre n à toutes les applications PC ouvertes.
2. Arrêter le système d'exploitation Windows.
3.
Éteindre le DCI 700 par l'interrupteur principal (4).
4.
Ouvrir la porte de protection (3) d'env. 15 cm. Le
contact de porte (2) de l'interrupteur de sécurité
doit se trouver à l'extérieur du boîtier de commande
(1).
1
2
4
458922-28_Pal
3
 50:
Préparation au remplacement de la vitre de protection
5.
Retirer les 10x vis fraisées (1).
6.
Extraire le cadre avec la vitre de protection (2) et le
déposer sur une surface propre.
1
2
458922-29_Pal
 51:
Retirer la vitre de protection et le cadre
7. Retirer les 16x écrous à six pans (1).
8. Retirer les 8x xations (2).
9.
Retirer la vitre de protection (3).
458922-31_Pal
1
2
3
 52:
Retirer la vitre de protection
10. Sur les deux côtés de la nouvelle vitre de protection,
enlever les lms de protection tout autour sur les
bords. Ne pas retirer entièrement le lm protecteur.
11.
Placer la vitre de protection dans le cadre et la posi‐
tionner correctement. Veiller à ce que l'autocollant
avec la date de changement soit visible et lisible de
l'extérieur.
12.
Mettre en place les xations.
13.
Fixer les xations avec les écrous à six pans.
14.
Retirer le lm protecteur de l'intérieur.
15.
Placer le cadre avec la vitre de protection dans la
porte.
16.
Fixer le cadre avec la vitre de protection avec des vis
fraisées (10x).
17.
Retirer le lm protecteur de l'extérieur.
---Separator---
5.3
Vérication de la précision de mesure
La vérication de la précision de la mesure du DCI 700
est réalisé par le service de contrôle EP et doit avoir
lieu tous les 2 ans. Le service de contrôle EP dispose
DCI 700 | 77 | fr
