ンジェクターリターンフローと接続します（ポートについて
は DCI 700Help Center を参照）。
リターンフローアダプター 1 687 016 215
インジェクターのリターンフローポートへの適合のための
リターンフローアダプター ほとんどの Bosch CRI 用
458922-54_Pal

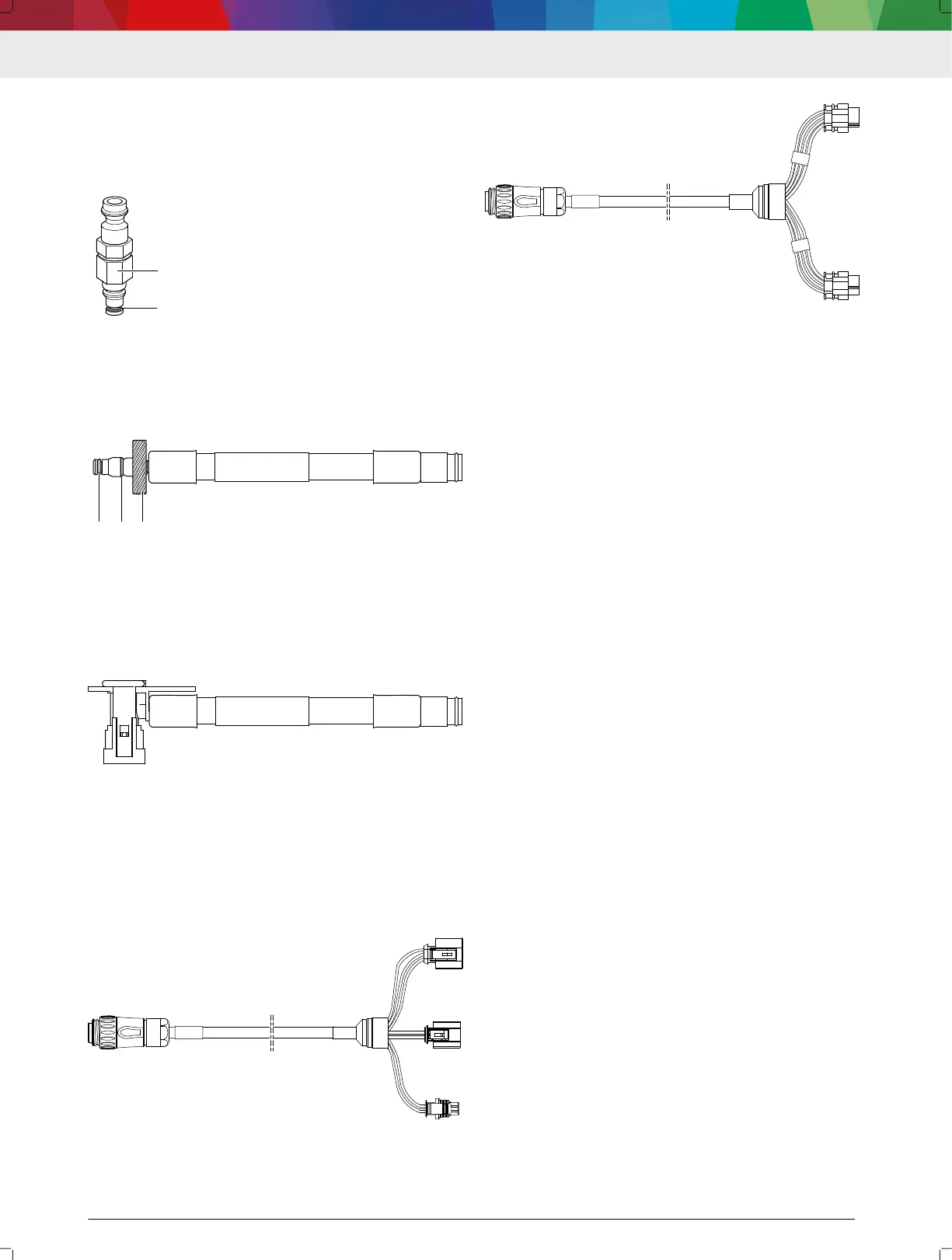

1
2
 16: リターンフローアダプター 1 687 016 215
(1)リターンフローアダプター 1 687 016 215
(2) O リング (9.5 x 2 mm)
ホースライン 1 683 351 066
インジェクターのリターンフローポートへの適合のための
ホースライン Bosch CRI 2.18 および CRI 2.20 用
1 683 351 066
1
2
3
458922-55_Pal
 17: ホースライン 1 683 351 066
(1) O リング (3.5 x 1.25 mm)
(2) O リング (5 x 1 mm)
(3) きざみ付きナット
ホースライン 1 680 712 315
インジェクターのリターンフローポートへの適合のための
ホースライン Bosch CRI Piezo 用
1 680 712 315
458922-56_Pal
 18:
ホースライン 1 680 712 315
---Separator---
3.8.7
アダプターライン
アダプターラインを通して、インジェクターをテスト用に電
気的に制御します。インジェクターごとに、1 本のアダプタ
ーラインが必要です。
アダプターケーブル 1 684 465 900
Bosch CRI 用 1、CRI 2x と CRI CRI 接続特徴を備えた
Piezo と CRIN。
458922-51_Pal

19:
アダプターケーブル 1 684 465 900
アダプターケーブル 1 684 465 895
Bosch CRI Piezo 用 3-25 および 3-27。
458922-52_Pal
25 ±5
Cod.A
Cod.B

20:
アダプターライン 1 687 465 895
---
3.9
機能説明
---Separator---
3.9.1
テスト
DCI 700 には圧力発生用の高圧ポンプや高圧レール、コモン
レールインジェクターのテストに必要なテストオイルタン
ク、流量計、制御用プリント基板、コンピューターユニッ
ト、ディスプレイ 操作ユニットなどのコンポーネントが含
まれています。
電磁弁制御のインジェクターとピエゾ制御のインジェクタ
ーをテストすることができます。
インジェクターのテストは、安全ドアを閉じて行います。安
全ドアの安全スイッチは、安全ドアが開くと直ちにテストプ
ロセスを中断し、テストオイル圧力を完全に下げます。
ソフトウェア"DCI"がコンピューターユニットにインストー
ルされていて、コモンレールインジェクターのテストに使わ
れます。 ソフトウェア"DCI"には、インジェクターに関する
テストシーケンスが入っているデータバンク（ライセンスに
より異なります）が含まれます。各テストプロセスには、イ
ンジェクターのテストに際して順次処理される制御プロフ
ァイルのさまざまなテストステップ（漏れテスト、EM、VL、
LL など）が含まれます。
テスト後に結果をプロトコルで表示し、プリントアウトする
ことができますすることができます。
---Separator---
3.9.2 テストオイル供給
インジェクターテストのスタート後、DCI 700 の駆動モータ
ーが起動し、高圧ポンプをテストステップに応じた回転数で
作動させます。同時に、燃料ポンプが起動し、テストオイル
タンクからテストオイルをテストオイルフィルターを通し
て高圧ポンプに送ります。
高圧ポンプは、テストオイルを高圧チャンバーに吸引し、テ
ストオイルを濃縮し、それを高圧パイプを通して高圧レール
に送ります。テストオイルの一部はインジェクターへの供
給に利用されず、テストオイルタンクに戻されます。この場
合、冷たいテストオイルが噴射量ブロックの中を流れ、イン
ジェクターからのリターンフローを冷却します。
高圧レール内の圧力制御のために、テストオイル量とテスト
オイル圧に応じて開閉する圧力制御バルブが働きます。こ
の場合、テストオイルが流出可能なバイパスが開きます。ホ
ースラインを通して、テストオイルが熱交換器へと流れ、テ
ストオイルがテストオイルタンクに還流する前に冷却され
ます。
---Separator---
3.9.3
流量測定
インジェクターテストのスタート後、制御電子回路がテスト
ステップとインジェクターに応じて設定された制御プロセ
スに合わせて制御します。インジェクターが噴射を開始し
ます。
