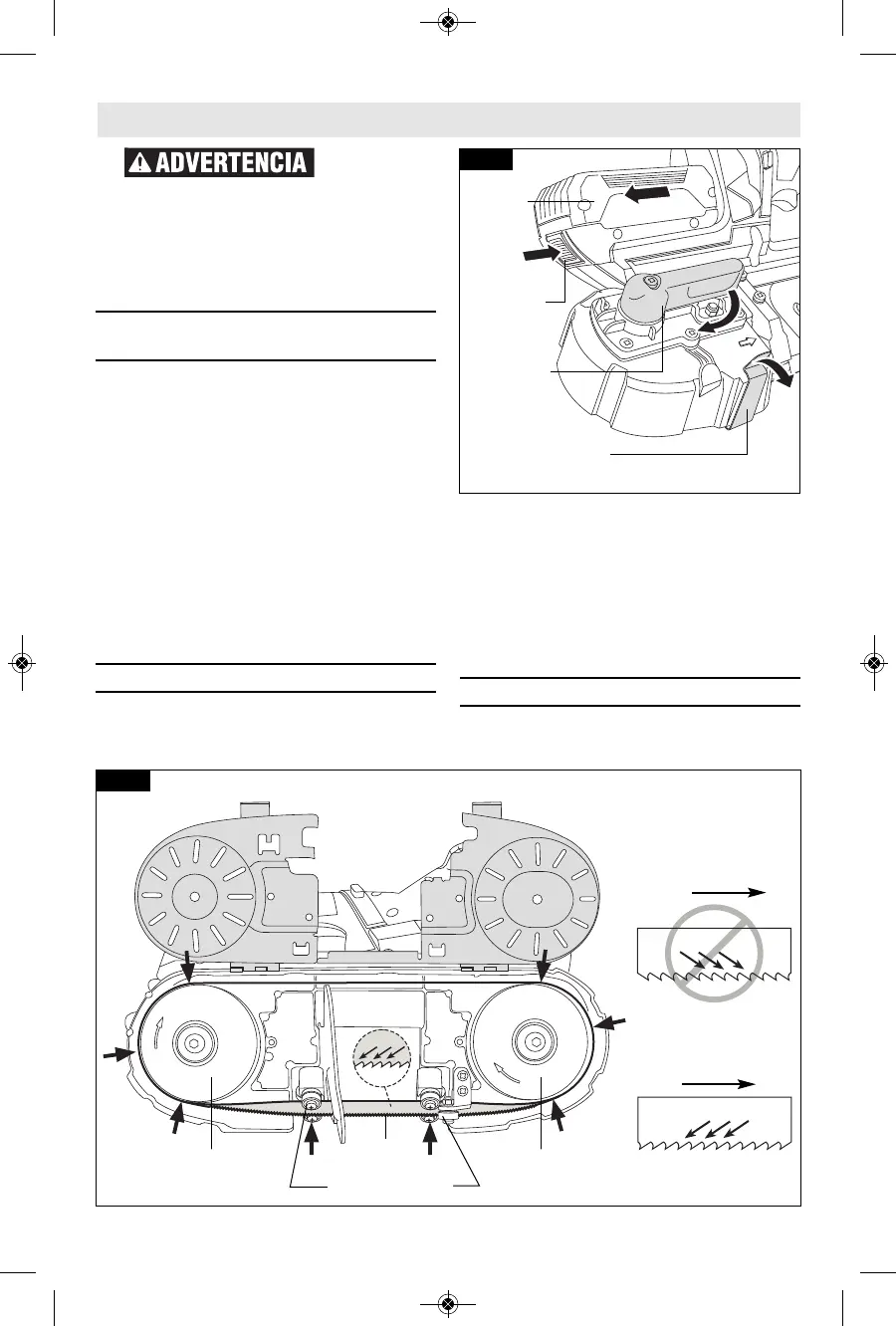

-30-
Desconecte el
paquete de
batería de la herramienta antes de
realizar cualquier ensamblaje, ajuste o
cambio de accesorios. Dichas medidas
preventivas de seguridad reducen el
riesgo de arrancar la herramienta
accidentalmente.
▶ Introducción y suelta del
paquete de baterías
La herramienta está equipado con un
pestillo de fijación secundario para
impedir que dicho paquete se caiga y
salga completamente del mango, en
caso de que se afloje debido a la
vibración.
Para quitar el paquete de baterías,
oprima el botón de liberación del
paquete de baterías y deslice dicho
paquete hacia delante.
Oprima de nuevo el botón de liberación
del paquete de baterías y deslice dicho
paquete completamente hacia afuera
hasta sacarlo de la carcasa de la
herramienta (Fig. 2).
▶ Remoción de la hoja
1. Coloque la sierra en una superficie
plana y resistente. Gire la palanca de
fijación de la tensión de la hoja 180°
en el sentido de las agujas del reloj
para aflojar la tensión de la hoja (Fig.
2).
2. Libere los pestillos de la placa de
cubierta y abra completamente dicha
placa. (Fig. 2 y 3).
3. Jale la hoja hacia fuera de las guías y
retírela de las poleas (Fig. 3).
▶ Instalación de la hoja
1. Presione firmemente la hoja entre las
guías y encamínela alrededor de las
Ensamblaje
HOJA
POLEA
ACCIONADA
Fig. 3
POLEA
MOTRIZ
ROTACIÓN DE LA HOJA
ROTACIÓN DE LA HOJA
CORRECTO
Fig. 2
PESTILLO DE LA PLACA
DE CUBIERTA (x2)
BOTÓN DE
LIBERACIÓN
DEL
PAQUETE DE
BATERÍAS
PAQUETE
DE
BATERÍAS
PALANCA DE
FIJACIÓN DE
LA TENSIÓN
DE LA HOJA
GUÍAS DE LA HOJA
