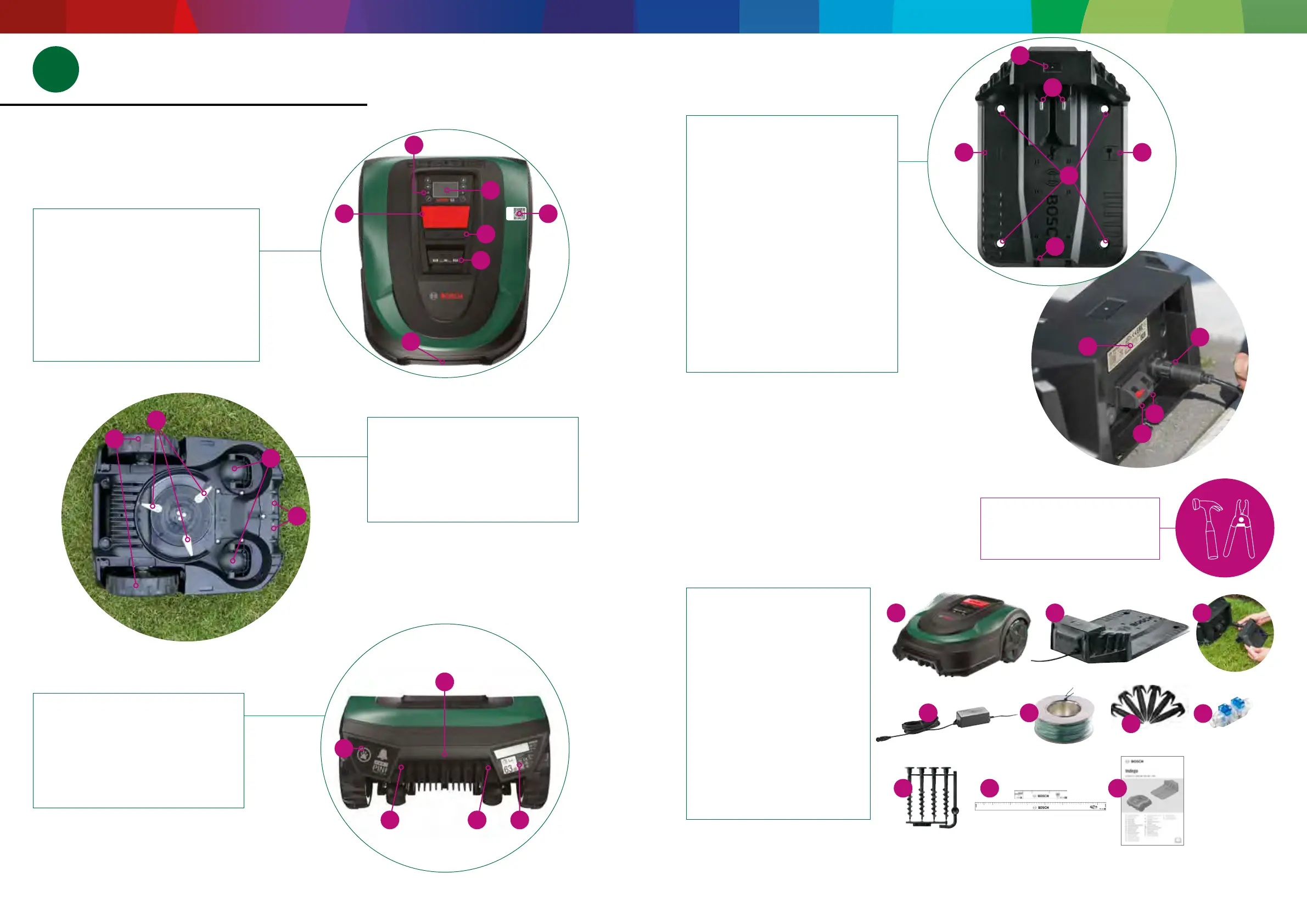

Conheça o seu Indego
Todos estes itens estão incluídos na
embalagem:
Ferramentas necessárias (não incluídas):
► Maço (para fixar os espigões)
► Descarnador de cabos elétricos
(para cortar e descarnar o fio de perímetro)
Estação de carregamento
1 Orifícios dos parafusos
2 Símbolo de casa, a apontar para fora
da área de corte
3 Símbolo de árvore, a apontar para
dentro da área de corte
4 Canal para o cabo
5 Pinos de carregamento
6 Indicador de estado da estação de
carregamento
7 Etiqueta de características
8 Ponto de ligação vermelho do fio de
perímetro
9 Ponto de ligação preto do fio de
perímetro
10 Tomada de carregamento
Parte superior do Indego
1 Botão de paragem
2 Visor
3 Indicador de corta-relvas «Ligado»
4 Botão da altura de corte
5 Altura de corte – botão de desbloqueio
6 Código QR B (Indego com conetividade)
7 Para-choques
Parte de trás do Indego
1 Interruptor de ligar/desligar
2 Etiqueta autocolante antifurto
3 Etiqueta de características
4 Porta de ligação de dados
5 Pega
Parte inferior do Indego
1 Lâminas do corta-relva
2 Rodízios
3 Rodas de tração
4 Contactos de carregamento (pinos)
1 Indego
2 Estação de carregamento
3 Tampa da estação de
carregamento
4
Fonte de alimentação
5 Fio de perímetro
6 Espigões de fixação (para
manter o fio de perímetro no
devido lugar)
7
Ligadores para o fio de perímetro
8 Parafusos e chave sextavada
(para estação de carregamento)
9 Duas réguas (30 cm e 75 cm)
10 Manual de instruções e guia de
instalação
