-37-
INSTALLATION DU MOTEUR DANS LA BASE FIXE
1. Relâchez le levier de fixation à la base.
2. Alignez la CONNEXION ÉLECTRIQUE DE LA
COMMANDE DE 5 V DU MOTEUR À LA BASE avec la
fente dans la base fixe et faites glisser le moteur dans
le chariot.
3. Le moteur commencera par glisser au-delà de l’aire
de réception du bouton de libération du moteur de la
base.
4. Tout en maintenant enfoncé le levier de réglage
grossier de la profondeur, poussez le moteur dans la
base jusqu’à ce qu’il atteigne approximativement la
profondeur désirée.
5. Relâchez le levier de réglage grossier de la profon -
deur et faites glisser le moteur vers l’avant ou vers
l’arrière suivant les besoins jusqu’à ce que l’« aire de
réception du système de réglage grossier soit projeté
dans l’encoche de détente de réglage grossier.
6. Réglez la position finale de la hauteur comme cela
est décrit à la rubrique RÉGLAGE DE LA PRO -
FONDEUR DE LA BASE FIXE.
7. Après avoir effectué les réglages de profondeur, fixez
à nouveau le moteur en appuyant sur le levier de
fixation à la base pour le mettre en position fermée.
RETRAIT DU MOTEUR DE LA BASE FIXE
1. Tenez la toupie en position horizontale et ouvrez le
levier de fixation à la base.
2. Appuyez sur le levier de réglage grossier de la pro -
fondeur et maintenez-le enfoncé, puis tirez douce -
ment sur le moteur pour le faire sortir de la base.
3. Appuyez sur le bouton secondaire de libération du
moteur, et faites sortir le moteur complètement de la
base fixe.
RÉGLAGE DE PROFONDEUR DE LA BASE FIXE
La Base fixe MRF01 est pourvue d’un mécanisme de
réglage fin de type micromètre précis, qui peut être
utilisé dans n’importe quelle position et qui permet de
réaliser un réglage précis de la position de la mèche de
toupie afin d’assurer une exactitude inégalée. Lorsque
l’outil est abaissé approximativement dans la position
désirée, ce mécanisme peut être ajusté de manière à
permettre de régler de façon précise la position finale de
la mèche.
Cette base est également pourvue de trois encoches
horizontales des deux côtés du bâti du moteur pour
permettre de réaliser des réglages grossiers. Les
encoches sont espacées de 1/2 po, ce qui vous permet
d’abaisser ou d’élever rapidement la profondeur de
l’outil en trois incréments de 1/2 po (approximativement
12,7 mm), en relâchant simplement le levier de réglage
grossier.
RÉGLAGE DE LA PROFONDEUR
REMARQUE : tous les réglages de la profondeur doivent
être effectués avec le levier de fixation à la base relâché.
1. Ouvrez le levier de fixation à la base pour relâcher le
moteur.
2. RÉGLAGE GROSSIER DE LA PROFONDEUR :
Pour effectuer un réglage substantiel de la pro -
fondeur, appuyez sur le levier de réglage grossier de
la profondeur, et élevez ou abaissez le moteur
jusqu’à la profondeur désirée (approximativement)
afin qu’il puisse s’engager dans l’encoche la plus
proche. Il y a trois encoches dans le bâti du moteur
qui sont espacées de 1/2 po afin de faciliter ce
réglage.

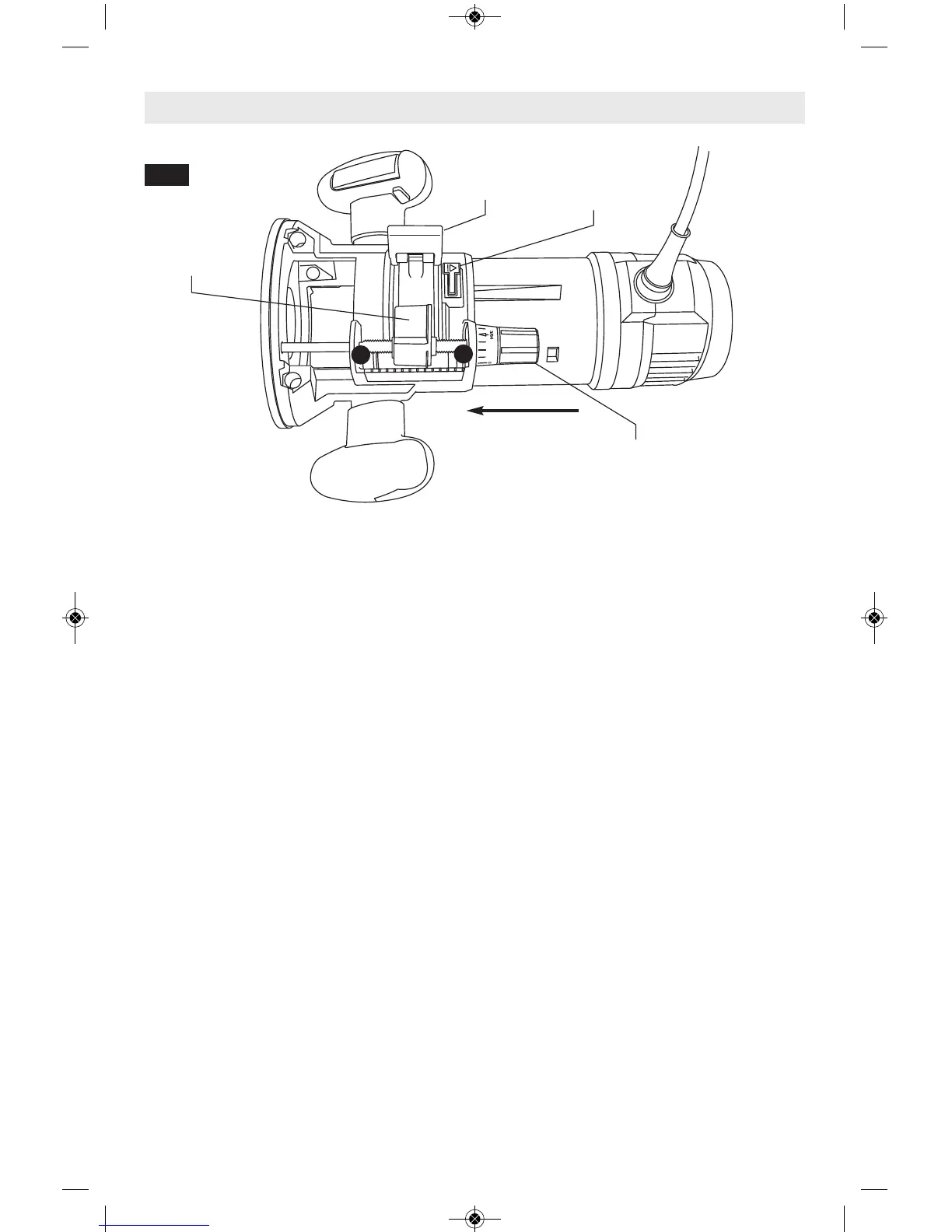

Préparation de la base fixe MRF01
Relâcher le levier
de fixation
à la base
Bouton de
libération du
moteur
Bouton de
réglage fin
Appuyer sur le
levier de réglage
grossier de la
profondeur
FAIRE
GLISSER LE
MOTEUR
DANS LA
BASE
FIG. 6
A
B
