3. RÉGLAGE FIN DE LA PROFONDEUR :
Pour utiliser la fonction de réglage fin, tournez le
bouton de réglage fin dans le sens des aiguilles d’une
montre pour abaisser la mèche de la toupie ou dans
le sens contraire des aiguilles d’une montre pour
l’élever.
4. Après avoir effectué les réglages de la profondeur,
fixez à nouveau le moteur en place.
REMARQUES :
• Vérifiez que le levier de réglage grossier est engagé
dans l’une des encoches de réglage grossier avant de
réaliser un réglage fin.
• Pour ne pas risquer d’endommager l’outil, évitez
d’appuyer le levier de réglage grossier contre la
partie supérieure A ou la partie inférieure B du bâti,
comme illustré à la Figure 6.
• Si le levier de réglage grossier est engagé dans
l’encoche la plus proche de la douille, il est possible
d’accéder à toute la plage de profondeurs en utilisant
seulement la fonction de réglage fin de la profondeur.
Par conséquent, il ne sera plus nécessaire d’utiliser la
fonction de réglage grossier de la profondeur, et ceci
est particulièrement utile lorsque la toupie est utilisée
sur une table de toupie.
• Lorsque la toupie est installée sur une table de
toupie, elle peut faire l’objet de réglages au moyen
d’une clé hexagonale de 1/8 po, qui n’est pas incluse
dans tous les modèles (voir page 48).

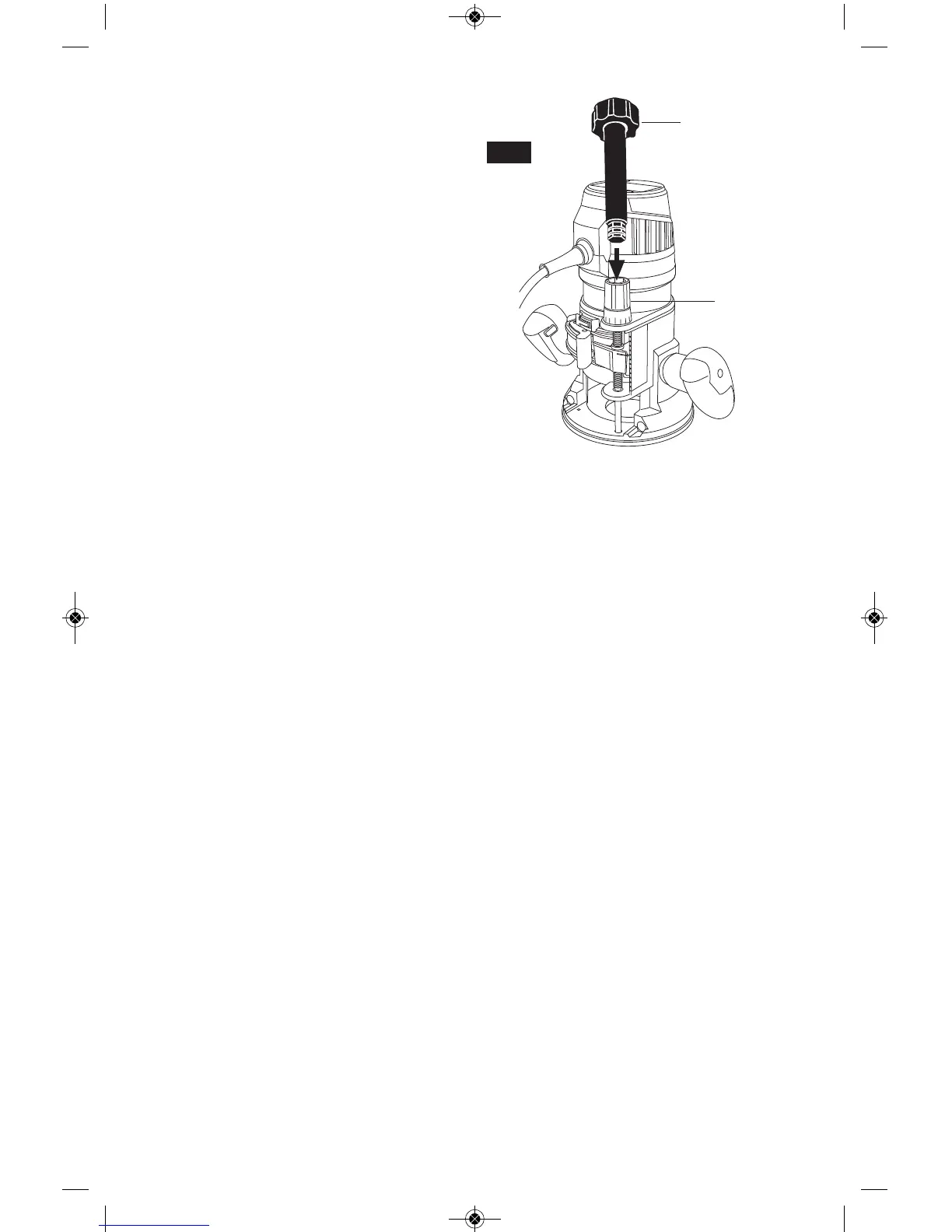

• La rallonge de commande de réglage fin RA1002, un
complément en option, permet de réaliser un réglage
fin depuis au-delà du haut du bâti du moteur. Pour
l’installer, enfoncez simplement la rallonge RA1002
dans l’extrémité du propre bouton de réglage fin de
la base (Fig. 7).
• Pour permettre de faire des réglages précis, la bague
indicatrice est graduée en incréments anglais et
métriques, et chaque trait est égal à 0,004 po, ou
1/10 mm.
• Un tour complet du bouton de réglage fin = 1/16 po,
ou approximativement 1,5 mm. Le mécanisme de
réglage fin a une plage totale de réglage de 1-9/16 po
(40 mm).
• La bague indicatrice peut être remise à zéro sans
qu’il ne soit nécessaire d’utiliser le bouton de réglage
fin, pour permettre à l’utilisateur de commence le
réglage depuis n’importe quel point de référence
désiré.
-38-
Rallonge
pour la
commande
de réglage fin
Bouton de
réglage fin
FIG. 7
