Lisez et comprenez ces ins -
tructions et le mode d’em -
ploi de l’outil pour pouvoir utiliser ces accessoires.
Ne vous approchez pas de l’endroit où se trouve la
mèche pendant que la toupie est en marche ou
branchée (ce qui est indiqué par les DEL allumées).
Pour éviter les enchevê -
trements de tuyaux,
n’utilisez pas cette hotte d’extraction de la poussière
en même temps qu’une autre hotte aspirante pour la
poussière.
EXTRACTION DE LA POUSSIÈRE DE LA BASE
POUR FONCTIONNEMENT EN PLONGÉE
Cette hotte d’extraction de la poussière est conçue pour
emploi dans la base pour fonctionnement en plongée
(MRP001) lorsque le toupillage est effectué au milieu de
l’ouvrage, par exemple lorsque vous créez des fentes ou
lorsque vous faites du toupillage pour des incrustations.
Si vous avez un système d’aspirateur industriel fixe,
vous pouvez attacher la hotte d’extraction de la
poussière pour améliorer la visibilité, la précision et le
rendement, en particulier si vous devez faire du
toupillage à main libre.
Pour l’attacher, positionnez comme illustré et assujet -
tissez l’adaptateur à la base au moyen des vis à serrage
à main fournies (Fig. 23).
La hotte d’extraction de la poussière peut également
être installée de façon que la sortie du tuyau soit
orientée vers le devant de l’outil.
EXTRACTION DE LA POUSSIÈRE DE LA BASE FIXE
Cette hotte d’extraction de la poussière est conçue pour
emploi avec la base fixe MRF001. Elle est installée
différemment selon que l’adaptateur du gabarit de
guidage en option est installé ou non.
• Si l’adaptateur du gabarit de guidage est installé,
positionnez la pièce de recouvrement comme illustré,
et assujettissez-la à la base au moyen des vis à
serrage à main fournies (Fig. 24).
• Si aucun adaptateur de gabarit de guidage n’est
installé, commencez par attacher l’anneau d’étanchéité
latéral en le faisant tourner sur le bas de la pièce de
recouvrement. Puis positionnez l’ensemble de hotte
comme illustré et assujettissez-le à la base au moyen
des vis à serrage à main fournies (Fig. 26).
• La hotte d’extraction de la poussière de la base fixe
peut également être installée de façon que la sortie du
tuyau soit orientée vers le devant de l’outil.
-50-

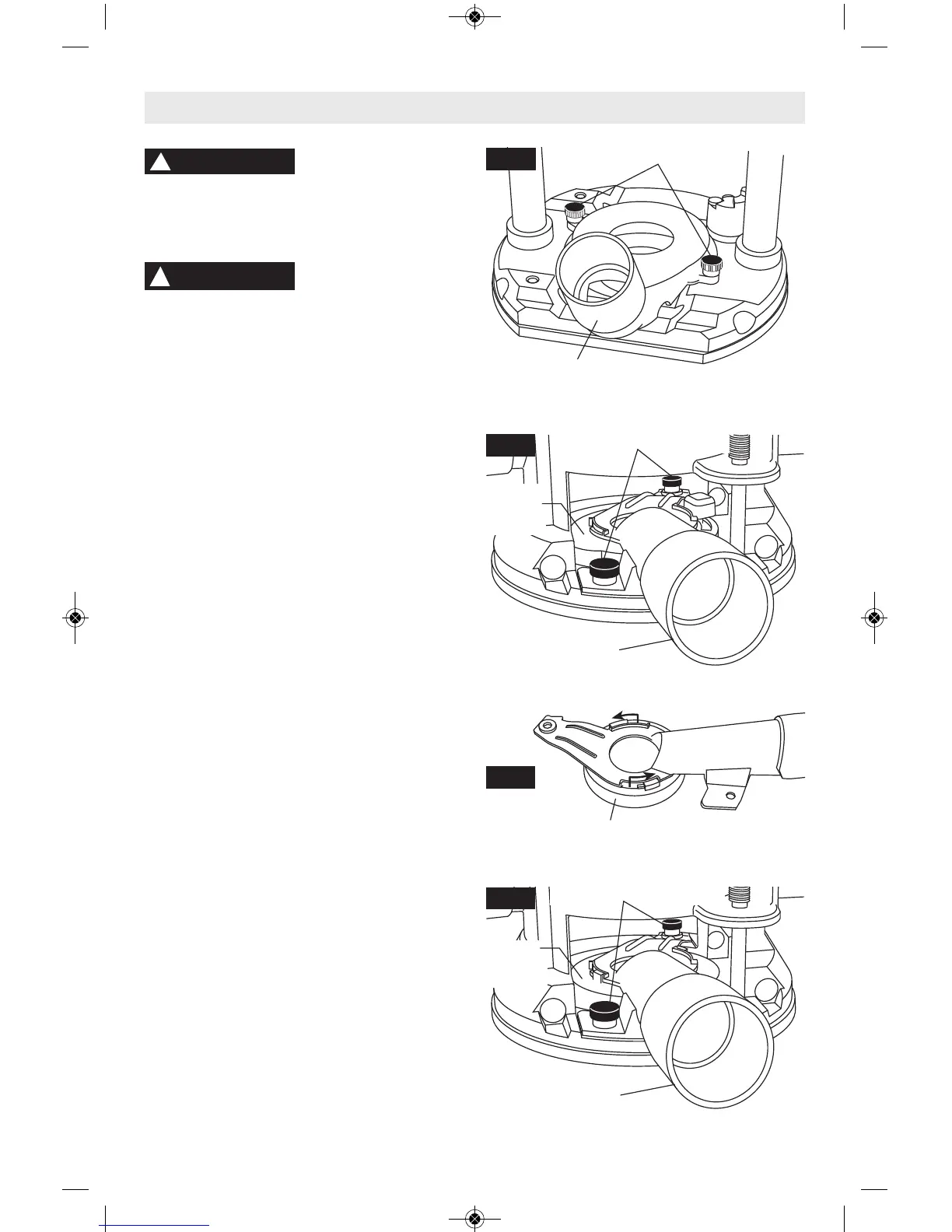

FIG. 23
FIG. 24
FIG. 25
FIG. 26
Hotte d’extraction de la poussière
(Accessoire en option)
Vis à serrage à main de 4 mm
Hotte d’extraction
de la poussière
(Accessoire en option)
Anneau d’étanchéité latéral
Anneau
d’étanchéité
latéral
Vis à serrage à main de 4 mm
Hotte d’extraction
de la poussière
(Accessoire en option)
Vis à serrage à main de 4 mm
Extraction de la poussière de la toupie
Adaptateur
de gabarit
de guidage
AVERTISSEMENT
!
MISE EN GARDE
!
