EXTRACTION DE LA POUSSIÈRE LORS
D’OPÉRATIONS DE CROQUAGE DES BORDS
Cette hotte d’extraction de la poussière (accessoire en
option) est utilisée pour le ramassage de la poussière
lors d’opérations de croquage des bords.
Vous pouvez attacher la hotte à plusieurs endroits
différents pour le croquage des bords en fonction de
vos besoins ou de vos préférences. Cette hotte est
attachée au moyen de deux des orifices pour vis qui
sont situés sur la base de la toupie et servent à attacher
le support de la base de la toupie. Choisissez l’emplace -
ment désiré pour la hotte. Desserrez et retirez les deux
vis de la base de la toupie, et attachez la hotte d’extrac -
tion de la poussière – au-dessus du support de la base
de la toupie – en utilisant les vis fournies avec la hotte.
Serrez les vis à fond.
-51-

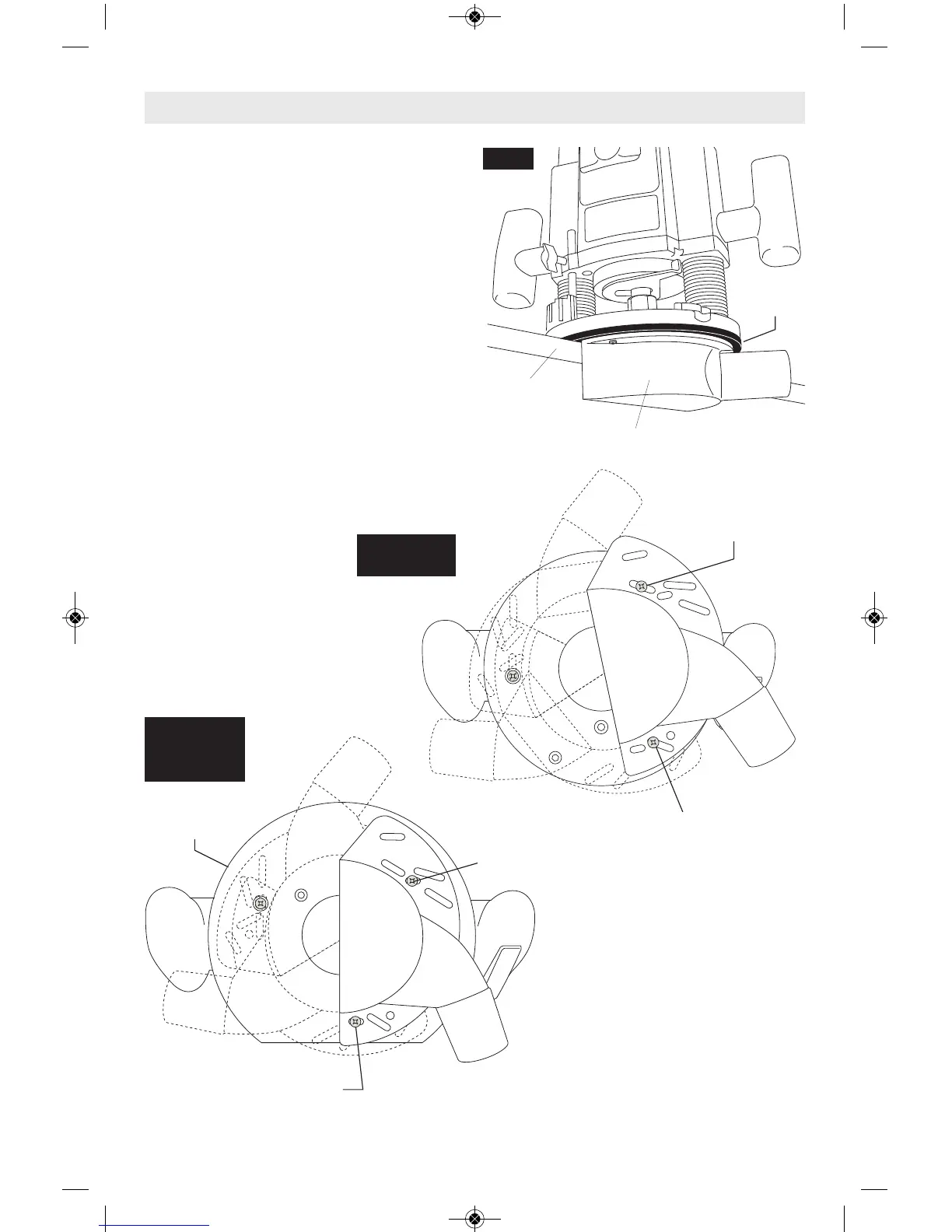

Hotte d’extraction de la poussière
Support de
la base de
la toupie
Bord de
l’ouvrage
FIG. 27
Extraction de la poussière de la toupie
Support
de la base
VIS de 4 mm x
16 mm
VIS de 4 mm
x 16 mm
VIS de 4 mm x
16 mm
HOTTE
D’EXTRACTION
DE LA
POUSSIÈRE
VIS de 4 mm x 16 mm
HOTTE
D’EXTRACTION
DE LA
POUSSIÈRE
FIG. 28
BASE POUR
FONCTIONNEMENT
EN PLONGÉE
FIG. 29
AUTRES BASES
