-35-
Kit de butées de profondeur OSC004
(Non inclus, disponible comme accessoire)
INTRODUCTION
La butée de profondeur OSC004 est un accessoire
compatible avec les outils oscillants Multi X Bosch
MX30E et Bosch MXH180. Elle permet de limiter la
profondeur d’une coupe à une valeur sélectionnée par
l’utilisateur (Fig. A). Elle peut également être utilisée
pour servir de guide avec d’autres types de coupes
(Fig. B).
INSTALLATION
Étape 1 : Si un accessoire a déjà été installé sur l’outil,
retirez-le.
Étape 2 : Placez le support sur le bec de l’outil Multi-X
de façon que la bride de fixation soit orientée
face à l’arrière de l’outil (Fig. C).
Étape 3 : Appuyez sur la bride de fixation pour la fermer
(Fig. C).
Étape 4 : Appuyez sur le guide approprié pour
l’enfoncer dans l’ouverture à l’avant du
support.
Étape 5 : Installez l’accessoire sur l’outil.
Étape 6 : Réglez la profondeur de coupe désirée en
utilisant le bouton rouge sur le côté du
support (Fig. C & D).
COUPES EN PLONGÉE
• Pour les coupes en plongée utilisant des lames
rondes, telles que des lames du type segment,
installez la butée large comme illustrée à la Figure D.
• Pour les coupes en plongée utilisant des lames
droites, installez la butée étroite comme illustré à la
Figure E.
AUTRES TYPES DE COUPES GUIDÉES
• Pour les autres types de coupes guidées, installez la
butée large comme illustré à la Figure B.

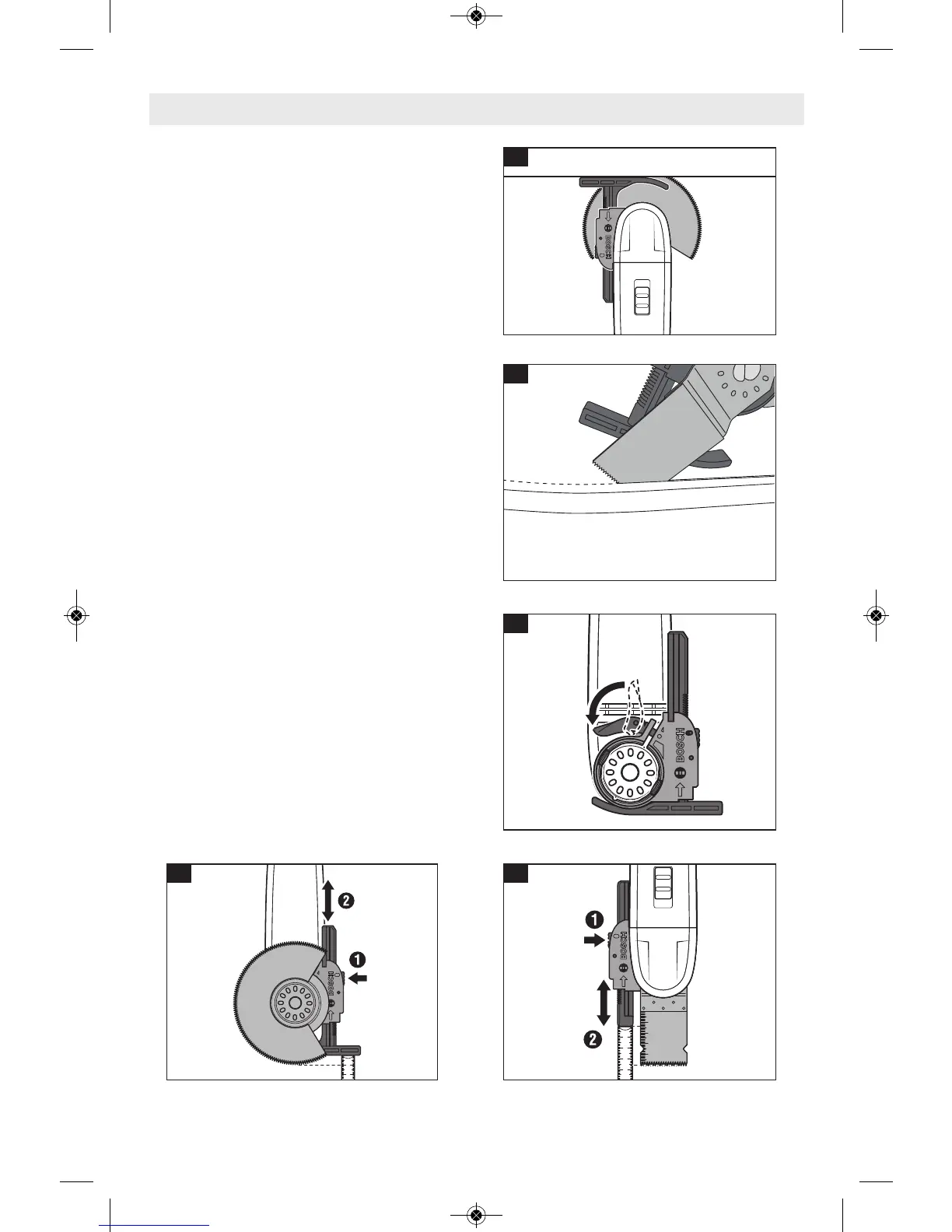

A
B
C
D
E
