-53-
Kit de topes de profundidad OSC004
(No incluida, disponible como accesorio)
INTRODUCCIÓN

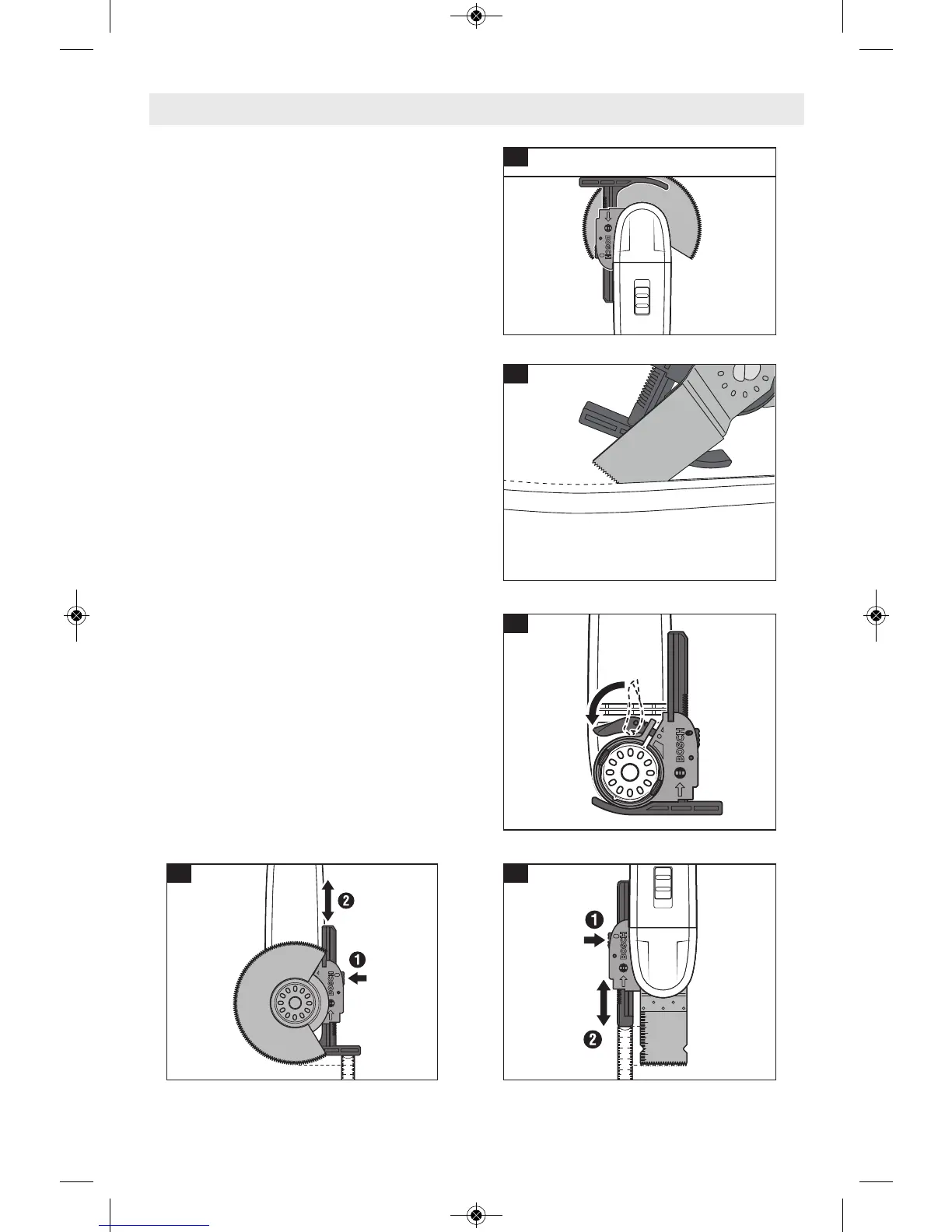

El kit de topes de profundidad OSC004 es un aditamento
compatible con las herramientas oscilantes Multi-X
Bosch MX30E y Bosch MXH180, que permite que la
profundidad de corte se limite a un valor seleccionado
por el usuario (FIG. A). También se puede utilizar para
servir de guía para otros tipos de cortes (FIG. B).
INSTALACIÓN
Paso 1: Si ya se ha instalado un accesorio en la
herramienta, retire dicho accesorio.
Paso 2: Coloque el soporte sobre la punta de la
herramienta Multi-X de manera que la
abrazadera esté orientada hacia la parte trasera
de la herramienta (FIG. C).
Paso 3: Presione la abrazadera hasta cerrarla (FIG. C).
Paso 4: Empuje la guía apropiada al interior de la
abertura ubicada en la parte delantera del
soporte.
Paso 5: Instale el accesorio en la herramienta.
Paso 6: Ajuste la profundidad de corte deseada
utilizando el botón rojo ubicado en un lado del
soporte (FIG. C y D).
CORTES POR INMERSIÓN
• Para cortar por inmersión utilizando hojas redondas,
tales como hojas “segmentadas”, instale el tope
ancho de la manera que se muestra en la figura D.
• Para hojas de corte por inmersión utilizando hojas
rectas, instale el tope estrecho de la manera que se
muestra en la figura E.
OTROS TIPOS DE CORTES GUIADOS
• Para otros tipos de cortes guiados, instale el tope
ancho de la manera que se muestra en la figura B.
Accesorios y aditamentos
A
B
C
D
E
