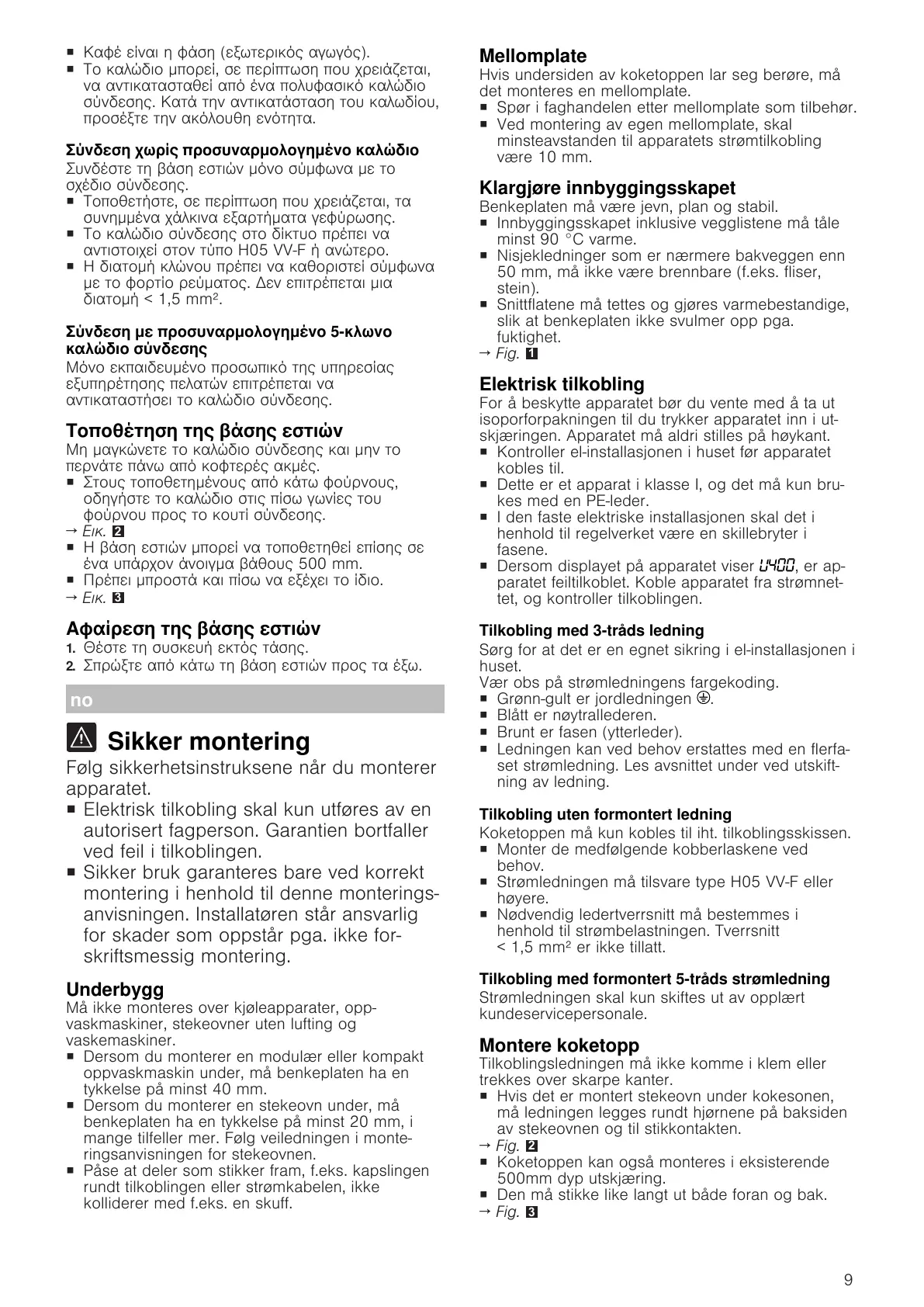

9
¡ Καφέ είναι η φάση (εξωτερικός αγωγός).
¡ Το καλώδιο μπορεί, σε περίπτωση που χρειάζεται,
να αντικατασταθεί από ένα πολυφασικό καλώδιο
σύνδεσης. Κατά την αντικατάσταση του καλωδίου,
προσέξτε την ακόλουθη ενότητα.
Σύνδεση χωρίς προσυναρμολογημένο καλώδιο
Συνδέστε τη βάση εστιών μόνο σύμφωνα με το
σχέδιο σύνδεσης.
¡ Τοποθετήστε, σε περίπτωση που χρειάζεται, τα
συνημμένα χάλκινα εξαρτήματα γεφύρωσης.
¡ Το καλώδιο σύνδεσης στο δίκτυο πρέπει να
αντιστοιχεί στον τύπο H05 VV-F ή ανώτερο.
¡ Η διατομή κλώνου πρέπει να καθοριστεί σύμφωνα
με το φορτίο ρεύματος. Δεν επιτρέπεται μια
διατομή <1,5mm².
Σύνδεση με προσυναρμολογημένο 5-κλωνο
καλώδιο σύνδεσης
Μόνο εκπαιδευμένο προσωπικό της υπηρεσίας
εξυπηρέτησης πελατών επιτρέπεται να
αντικαταστήσει το καλώδιο σύνδεσης.
Τοποθέτηση της βάσης εστιών
Μη μαγκώνετε το καλώδιο σύνδεσης και μην το
περνάτε πάνω από κοφτερές ακμές.
¡ Στους τοποθετημένους από κάτω φούρνους,
οδηγήστε το καλώδιο στις πίσω γωνίες του
φούρνου προς το κουτί σύνδεσης.
→Εικ.
2
¡ Η βάση εστιών μπορεί να τοποθετηθεί επίσης σε
ένα υπάρχον άνοιγμα βάθους 500 mm.
¡ Πρέπει μπροστά και πίσω να εξέχει το ίδιο.
→Εικ.
3
Αφαίρεση της βάσης εστιών
1. Θέστε τη συσκευή εκτός τάσης.
2. Σπρώξτε από κάτω τη βάση εστιών προς τα έξω.
no
Sikker montering
Følg sikkerhetsinstruksene når du monterer
apparatet.
¡ Elektrisk tilkobling skal kun utføres av en
autorisert fagperson. Garantien bortfaller
ved feil i tilkoblingen.
¡ Sikker bruk garanteres bare ved korrekt
montering i henhold til denne monterings-
anvisningen. Installatøren står ansvarlig
for skader som oppstår pga. ikke for-
skriftsmessig montering.
Underbygg
Må ikke monteres over kjøleapparater, opp-
vaskmaskiner, stekeovner uten lufting og
vaskemaskiner.
¡ Dersom du monterer en modulær eller kompakt
oppvaskmaskin under, må benkeplaten ha en
tykkelse på minst 40mm.
¡ Dersom du monterer en stekeovn under, må
benkeplaten ha en tykkelse på minst 20mm, i
mange tilfeller mer. Følg veiledningen i monte-
ringsanvisningen for stekeovnen.
¡ Påse at deler som stikker fram, f.eks. kapslingen
rundt tilkoblingen eller strømkabelen, ikke
kolliderer med f.eks. en skuff.
Mellomplate
Hvis undersiden av koketoppen lar seg berøre, må
det monteres en mellomplate.
¡ Spør i faghandelen etter mellomplate som tilbehør.
¡ Ved montering av egen mellomplate, skal
minsteavstanden til apparatets strømtilkobling
være 10mm.
Klargjøre innbyggingsskapet
Benkeplaten må være jevn, plan og stabil.
¡ Innbyggingsskapet inklusive vegglistene må tåle
minst 90 °C varme.
¡ Nisjekledninger som er nærmere bakveggen enn
50mm, må ikke være brennbare (f.eks. fliser,
stein).
¡ Snittflatene må tettes og gjøres varmebestandige,
slik at benkeplaten ikke svulmer opp pga.
fuktighet.
→Fig.
1
Elektrisk tilkobling
For å beskytte apparatet bør du vente med å ta ut
isoporforpakningen til du trykker apparatet inn i ut-
skjæringen. Apparatet må aldri stilles på høykant.
¡ Kontroller el-installasjonen i huset før apparatet
kobles til.
¡ Dette er et apparat i klasse I, og det må kun bru-
kes med en PE-leder.
¡ I den faste elektriske installasjonen skal det i
henhold til regelverket være en skillebryter i
fasene.
¡ Dersom displayet på apparatet viser , er ap-
paratet feiltilkoblet. Koble apparatet fra strømnet-
tet, og kontroller tilkoblingen.
Tilkobling med 3-tråds ledning
Sørg for at det er en egnet sikring i el-installasjonen i
huset.
Vær obs på strømledningens fargekoding.
¡ Grønn-gult er jordledningen ⁠.
¡ Blått er nøytrallederen.
¡ Brunt er fasen (ytterleder).
¡ Ledningen kan ved behov erstattes med en flerfa-
set strømledning. Les avsnittet under ved utskift-
ning av ledning.
Tilkobling uten formontert ledning
Koketoppen må kun kobles til iht. tilkoblingsskissen.
¡ Monter de medfølgende kobberlaskene ved
behov.
¡ Strømledningen må tilsvare type H05VV-F eller
høyere.
¡ Nødvendig ledertverrsnitt må bestemmes i
henhold til strømbelastningen. Tverrsnitt
<1,5mm² er ikke tillatt.
Tilkobling med formontert 5-tråds strømledning
Strømledningen skal kun skiftes ut av opplært
kundeservicepersonale.
Montere koketopp
Tilkoblingsledningen må ikke komme i klem eller
trekkes over skarpe kanter.
¡ Hvis det er montert stekeovn under kokesonen,
må ledningen legges rundt hjørnene på baksiden
av stekeovnen og til stikkontakten.
→Fig.
2
¡ Koketoppen kan også monteres i eksisterende
500mm dyp utskjæring.
¡ Den må stikke like langt ut både foran og bak.
→Fig.
3
