Universal mode
Prev
Next
6
4
2
0 cm
6
4
2
0 cm
Sensor
N
S
1.5 cm
(3)

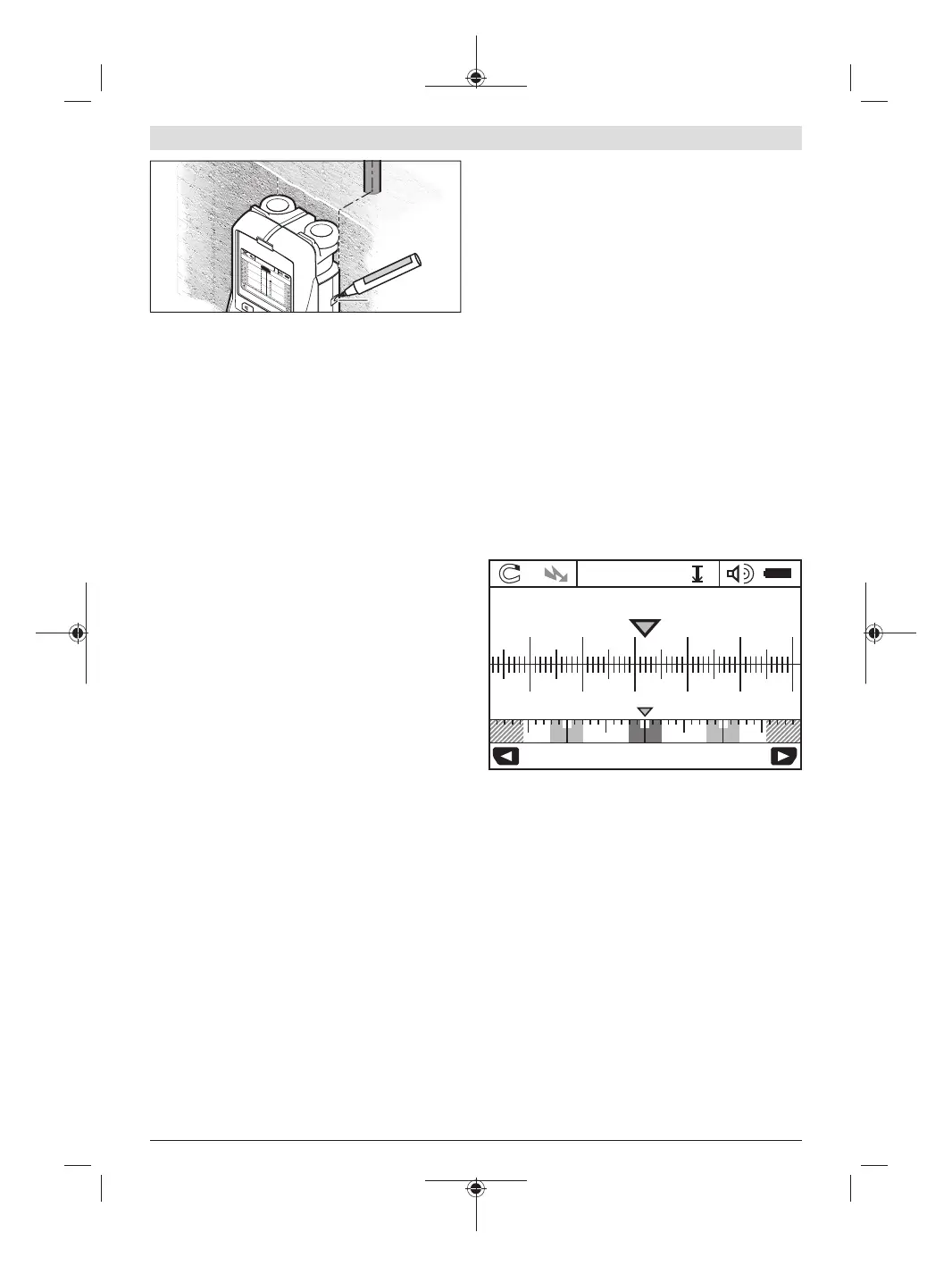

Zum exakten Anzeichnen des Objekts an der Wand bewegen
Sie das Messwerkzeug nach links oder rechts, bis das gefun-
dene Objekt unter einer Außenkante liegt. Wird im Dis-
play(16) das gefundene Objekt beispielsweise mittig unter
der gestrichelten rechten Linie(g) angezeigt, können Sie es
an der rechten Markierungshilfe(3) exakt anzeichnen.
Den Verlauf eines gefundenen Objekts in der Wand können
Sie feststellen, indem Sie mehrere Messstrecken versetzt
nacheinander abfahren (siehe Bild I) (siehe „Beispiele für
Messergebnisse“, Seite12). Markieren und verbinden Sie
die jeweiligen Messpunkte.
Durch Drücken der Starttaste(11) können Sie die Anzeige
der gefundenen Objekte jederzeit löschen und eine neue
Messung starten.
Wechsel der Betriebsarten
Sie können mit den Auswahltasten(10) und(12) zwischen
verschiedenen Betriebsarten (Modi) wechseln.
– Drücken Sie kurz die Auswahltaste(10), um die nächste
Betriebsart zu wählen.
– Drücken Sie kurz die Auswahltaste(12), um die vorherige
Betriebsart zu wählen.
Durch die Auswahl der Betriebsarten können Sie das Mess-
werkzeug verschiedenen Wandmaterialien anpassen und ge-
gebenenfalls unerwünschte Objekte (z.B. Hohlräume im
Mauerstein) unterdrücken. Die jeweilige Einstellung ist je-
derzeit im Anzeigenbereich(h) des Displays zu erkennen.
<Universalmodus> (voreingestellt)
Die Betriebsart <Universalmodus> ist für die meisten An-
wendungen in Mauerwerk oder Beton geeignet. Es werden
Kunststoff- und Metallobjekte sowie Elektroleitungen ange-
zeigt. Hohlräume im Mauerstein oder leere Kunststoffrohre
mit einem Durchmesser von weniger als 2cm werden even-
tuell nicht angezeigt. Die maximale Messtiefe beträgt 6cm.
<Beton Spezial>
Die Betriebsart<Beton Spezial> ist speziell für Anwendun-
gen in Stahlbeton geeignet. Es werden Armierungseisen,
Kunststoff- und Metallrohre sowie Elektroleitungen ange-
zeigt. Die maximale Messtiefe beträgt 15cm.
<Flächenheizung>
Die Betriebsart <Flächenheizung> ist speziell zum Erken-
nen von Metall-, Metallverbund- und wassergefüllten Kunst-
stoffrohren sowie Elektroleitungen geeignet. Leere Kunst-
stoffrohre werden nicht angezeigt. Die maximale Messtiefe
beträgt 8cm.
<Trockenbau>
Die Betriebsart <Trockenbau> ist geeignet, um Holzbalken,
Metallständer und Elektroleitungen in Trockenbauwänden
(Holz, Gipskarton etc.) zu finden. Gefüllte Kunststoffrohre
und Holzbalken werden identisch angezeigt. Leere Kunst-
stoffrohre werden nicht erkannt. Die maximale Messtiefe be-
trägt 6cm.
<Hohlziegel/-block>
Die Betriebsart <Hohlziegel/-block> ist geeignet für Wände
mit vielen Lufteinschlüssen. Gefunden werden metallische
Objekte sowie spannungsführende Elektroleitungen. Die
Auffindbarkeit kann bei einer hohen relativen Luftfeuchte
(>50%) stark reduziert sein.
Kunststoffrohre und nicht spannungsführende Elektroleitun-
gen werden nicht gefunden. Die maximale Messtiefe beträgt
6cm.
Wechsel der Anzeigenarten
Hinweis: Ein Wechsel der Anzeigenarten ist in allen Be-
triebsarten möglich.
Drücken Sie lange die Auswahltaste(10) oder(12), um vom
Standard-Anzeigebildschirm in den Meterstabmodus umzu-
schalten.
4030 cm20 cm10 cmcm
?
N
S
20 19 18 21 22 23
Beton spezial
Zurück Vor
20,1 cm
8,8 cm
Der Meterstabmodus zeigt im Beispiel die gleiche Situation
wie in BildD: drei Eisenstangen in gleichmäßigem Abstand.
Im Meterstabmodus kann der Abstand zwischen gefundenen
Objektmitten ermittelt werden.
Unter der Anzeige für die zulässige Bohrtiefe(l) wird die vom
Startpunkt aus zurückgelegte Messstrecke angegeben, im
Beispiel 20,1cm.
Im kleinen Maßstab über der Anzeige der Betriebsart(h)
werden die gefundenen drei Objekte als Rechtecke darge-
stellt.
Hinweis: Sowohl die Anzeige der zulässigen Bohrtiefe(l) als
auch die der Materialeigenschaft(m) beziehen sich auf das
schwarz dargestellte Objekt im Sensor.
Um in den Standard-Anzeigebildschirm zurückzugelangen,
drücken Sie kurz die Auswahltaste(10) oder(12).
Hinweis: Nur die Anzeige wird umgeschaltet, nicht der
Messmodus!
