158 | Română
1 609 92A 4G0 | (22.08.2018) Bosch Power Tools
(5)
Dispozitiv de blocare a capacului compartimentului
pentru baterii
(6)
Mâner
(7)
Clapetă de întreţinere
(8)
Număr de serie
(9)
Zonă de detecţie a senzorilor
(10)
Tastă de selectare dreapta
(11)
Tastă de pornire
(12)
Tastă de selectare stânga
(13)
Tastă pentru semnalul sonor
(14)
Tastă de configurare
(15)
Tastă de pornire/oprire
(16)
Afişaj
(17)
LED
(18)
Geantă de protecţie
Elemente de pe afişaj
(a)
Indicator semnal sonor
(b)
Indicator baterie
(c)
Indicator zonă de detecţie a senzorilor
(d)
Sector deja verificat
(e)
Scală de măsurare pentru adâncimea de găurire
admisă
(f)
Sector încă neverificat
(g)
Muchie exterioară, a se marca pe reperul ajutător de
marcare(3) din stânga, respectiv dreapta
(h)
Indicator mod de funcţionare
(i)
Gri: obiectul detectat se află în afara zonei de
detecţie a senzorilor
(j)
Negru: obiectul detectat se află în zona de detecţie a
senzorilor
(k)
Linie centrală, corespunde reperului ajutător de
marcare(1)
(l)
Indicator al adâncimii de găurire admise
(m)
Indicator material din care este realizat obiectul
(n)
Indicator conductori aflaţi sub tensiune
Date tehnice
Detector universal D-tect 150
Număr de identificare
3 601 K10 005
Precizie de măsurare pentru
centrul obiectuluia
A)
±5mm
B)
Precizia adâncimii de găurire
indicate admiseb
A)
±5mm
B)
Distanţa minimă dintre două
obiecte adiacentec
A)
40mm
B)
Temperatură de funcţionare –10°C...+50°C
Temperatură de depozitare –20°C...+70°C
Senzor radar
Detector universal D-tect 150
– Gama frecvenţelor de lucru 2200–5500MHz
– Putere maximă de emisie 0,01mW
Senzor inductiv
– Gama frecvenţelor de lucru 5,9–6,1kHz
– Intensitate maximă câmp
magnetic (la10m)
72dBµA/m
Înălţime maximă de lucru deasupra
înălţimii de referinţă
2000 m
Umiditatea atmosferică relativă
maximă
90%
Gradul de murdărie conform
IEC61010-1
2
C)
Baterii 4×1,5V LR6(AA)
Acumulatori 4×1,2V HR6(AA)
Durată aproximativă de funcţionare
– Baterii (alcaline cu mangan) 5h
– Acumulatori (2500mAh) 7h
Greutate conform
EPTA‑Procedure01:2014
0,65kg
Dimensiuni (lungime × lăţime ×
înălţime)
220×97×120mm
Tip de protecţie IP 54 (protecţie
împotriva prafului şi a
picăturilor de apă)

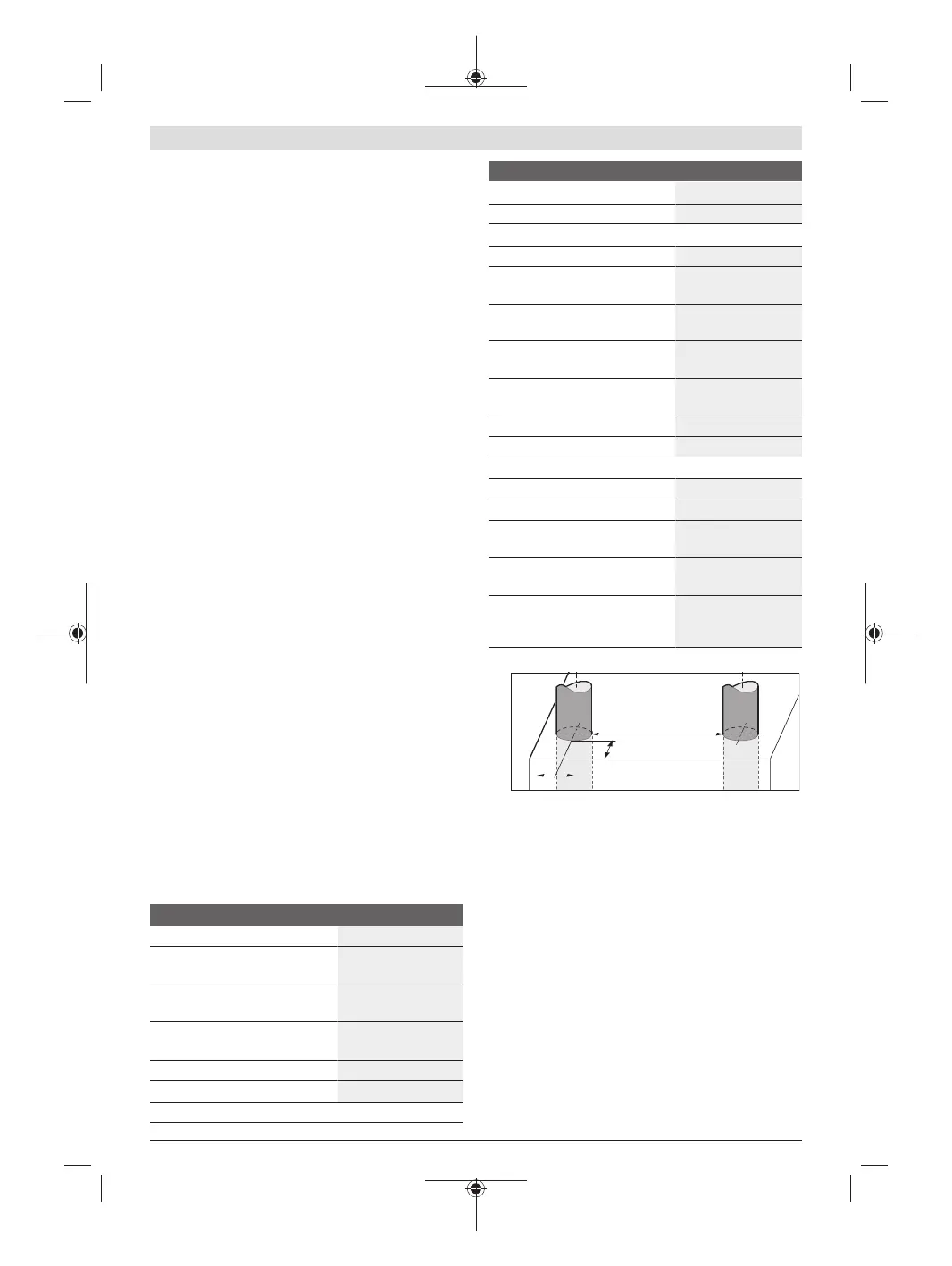

A) consultaţi schiţele grafice
c
b
a
B) depinde atât de dimensiunile şi tipul obiectului, cât şi de
materialul şi starea substratului
C) Acesta se soldează numai cu producerea de reziduuri
neconductive, deşi, ocazional, se poate produce o
conductivitate temporară din cauza formări de condens.
Pentru identificarea clară a aparatului dumneavoastră de măsură,
este necesar numărul de serie(8) de pe plăcuţa cu date tehnice.
u Rezultatul măsurării, adică precizia şi adâncimea de
detectare, pot fi influenţate negativ în cazul unei stări
nefavorabile a substratului.
Pentru testul receptorului care verifică influenţa unui semnal
de interferenţă asupra aparatului de măsură, se aplică
criteriul şi nivelul de performanţă definit în ETSI TS103361
(V1.1.1) capitolul 9.4.1, cu o adâncime a obiectului d =
60mm.
Pentru testul de imunitate, se aplică următorul criteriu de
performanţă:
În anumite condiţii (de exemplu, descărcare electrostatică
sau expunere la câmpuri magnetice), rezultatele de
măsurare pot fi influenţate, rezultatele de măsurare curente
