cevi, vodovi i kablovi. Od nađenih objekata se određuje
dozvoljena dubina bušenja na gornjoj ivici objekta.
Merni alat ispunjava granične vrednosti prema EN302435.
Iz tog razloga treba da se razjasni da li merni alat treba da se
koristi npr. u bolnicama, nuklearnim elektranama i u blizini
aerodroma i radio-stanica.
Merni alat je pogodan za upotrebu u spoljnom i unutrašnjem
području.
Komponente sa slike
Označavanje brojevima komponenti sa slike odnosi se na
prikaz mernog alata na grafičkoj stranici.
(1)
Pomoć za obeležavanje gore
(2)
Točkić
(3)
Pomoć za obeležavanje levo odnosno desno
(4)
Poklopac pregrade za bateriju
(5)
Blokiranje poklopca pregrade za bateriju
(6)
Drška
(7)
Klapna za održavanje
(8)
Serijski broj
(9)
Senzorsko područje
(10)
Taster za izbor desno
(11)
Taster za start
(12)
Taster za izbor levo
(13)
Taster za signalni ton
(14)
Setup taster
(15)
Taster za uključivanje/isključivanje
(16)
Displej
(17)
LED
(18)
Zaštitna torba
Elementi prikaza
(a)
Prikaz signalnog tona
(b)
Prikaz baterije
(c)
Prikaz za područje senzora
(d)
Već ispitano područje
(e)
Merna skala za dozvoljenu dubinu bušenja
(f)
Još neispitano područje
(g)
Spoljašnje ivice, obeležiti na pomoći za
obeležavanje(3) levo odn. desno
(h)
Prikaz vrste rada
(i)
Sivo: nađeni objekat izvan područja senzora
(j)
Crno: nađeni objekat u području senzora
(k) Srednja linija, odgovara pomoći za obeležavanje(1)
(l)
Prikaz dozvoljene dubine bušenja
(m)
Prikaz materijala objekta
(n)
Prikaz provodljivih vodova

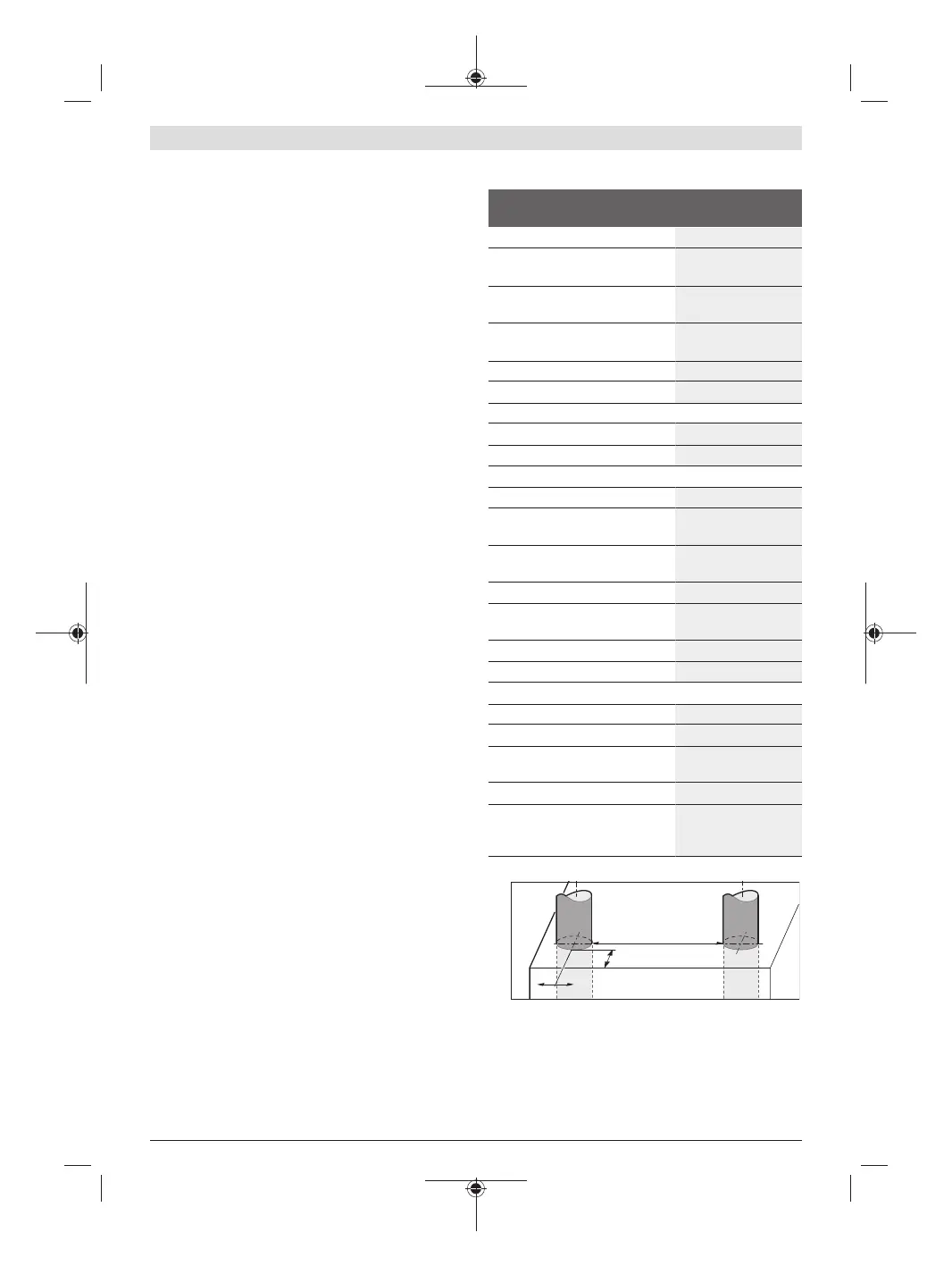

Tehnički podaci
Univerzalni uređaj za utvrđivanje
mesta
D-tect 150
Broj artikla
3 601 K10 005
Preciznost merenja za sredinu
objektaa
A)
±5mm
B)
Preciznost prikazane, dozvoljene
dubine bušenjab
A)
±5mm
B)
Najmanje rastojanje između dva
susedna objektac
A)
40mm
B)
Radna temperatura –10°C...+50°C
Temperatura skladišta –20°C...+70°C
Senzor radara
– Opseg radne frekvencije 2200–5500MHz
– Snaga emitovanja maks. 0,01mW
Induktivni senzor
– Opseg radne frekvencije 5,9–6,1kHz
– maks. magnetna jačina polja
(na10m)
72dBµA/m
maks. visina primene iznad
referentne visine
2000m
Relativna vlažnost vazduha maks. 90%
Stepen zaprljanosti prema
standardu IEC61010-1
2
C)
Baterije 4×1,5V LR6(AA)
Akumulatori 4×1,2V HR6(AA)
Trajanje u režimu rada otpr.
– Baterije (alkalno mangan) 5h
– Akumulatori (2500mAh) 7h
Težina u skladu sa
EPTA-Procedure 01:2014
0,65kg
Dimenzije (dužina × širina × visina) 220×97×120mm
Vrsta zaštite IP 54 (zaštićeno od
prašine i vode koja
pršće)
A) pogledajte grafiku
c
b
a
B) zavisno od veličine i vrste objekta, kao i materijala i stanja
podloge
C) Pojavljuje se neprovodljiva zaprljanost, pri čemu se očekuje
privremena provodljivost prouzrokovana rošenjem.
Za jasnu identifikaciju vašeg mernog alata služi serijski broj(8) na
pločici sa tipom.
