Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo
prietaiso schemos numerius.
(1)
Pagalbinis žymėjimo griovelis viršuje
(2)
Ratas
(3)
Pagalbinis žymėjimo griovelis kairėje ir dešinėje
(4)
Baterijų skyriaus dangtelis
(5)
Baterijų skyriaus dangtelio fiksatorius
(6)
Rankena
(7)
Techninės priežiūros dangtelis
(8)
Serijos numeris
(9)
Jutiklio zona
(10)
Parinkties mygtukas į dešinę
(11)
Paleidimo mygtukas
(12)
Parinkties mygtukas į kairę
(13)
Garsinio signalo mygtukas
(14)
Nustatymo mygtukas
(15)
Įjungimo-išjungimo mygtukas
(16)
Ekranas
(17)
LED
(18)
Apsauginis krepšys
Ekrano simboliai
(a)
Garso signalo indikatorius
(b)
Baterijų indikatorius
(c)
Jutiklio veikimo zonos indikatorius
(d)
Patikrinta sritis
(e)
Leidžiamo gręžimo gylio matavimo skalė
(f)
Nepatikrinta sritis
(g)
Išorinės briaunos, skirtos žymėti ties pagalbiniais žy-
mėjimo grioveliais (3) kairėje ar dešinėje
(h)
Veikimo režimo indikatorius
(i)
Pilka: aptiktas objektas už jutiklio veikimo zonos ribų
(j)
Juoda: aptiktas objektas jutiklio veikimo zonos ribo-
se
(k)
Vidurio linija, atitinkanti pagalbinį žymėjimo griovelį
(1)
(l)
Leidžiamo gręžimo gylio indikatorius
(m)
Objekto medžiagos indikatorius
(n)
Simbolis, signalizuojantis apie laidus, kuriuose yra
įtampa

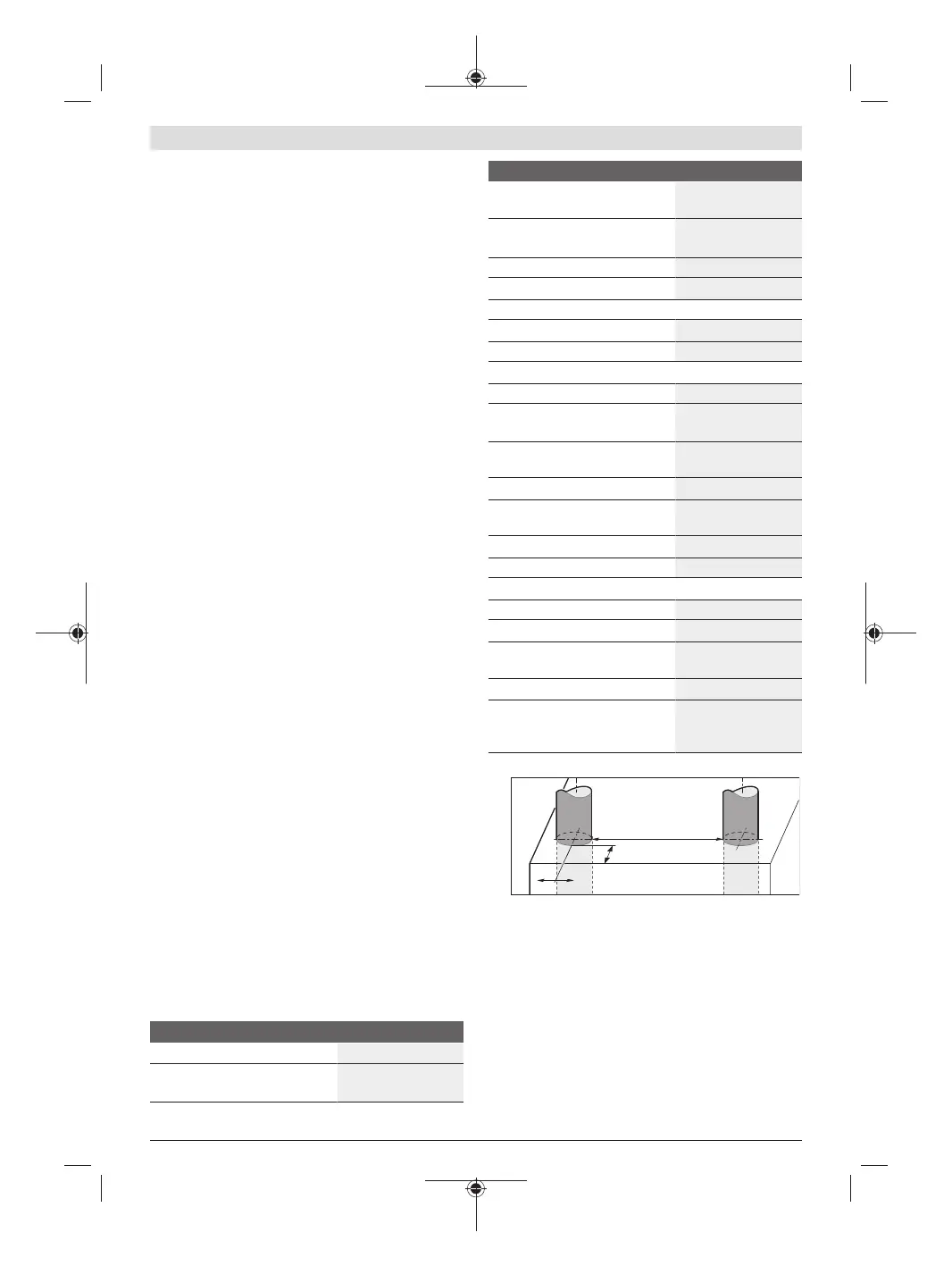

Techniniai duomenys
Universalusis aptiktuvas D-tect 150
Gaminio numeris
3 601 K10 005
Matavimo tikslumas iki objekto vi-
durioa
A)
±5mm
B)
Universalusis aptiktuvas D-tect 150
Parodyto leidžiamo gręžimo gylio
tikslumasb
A)
r. grafiką
±5mm
B)
Mažiausias atstumas tarp dviejų
gretimų objektų c
A)
40mm
B)
Darbinė temperatūra –10°C...+50°C
Sandėliavimo temperatūra –20°C...+70°C
Radaro jutiklis
– Veikimo dažnių diapazonas 2200–5500 MHz
– Maks. siuntimo galia 0,01mW
Indukcinis jutiklis
– Veikimo dažnių diapazonas 5,9–6,1kHz
– Maks. magnetinio lauko stipris
(esant 10m)
72dBµA/m
Maks. eksploatavimo aukštis virš
bazinio aukščio
2000 m
Santykinis oro drėgnis maks. 90 %
Užterštumo laipsnis pagal
IEC61010-1
2
C)
Baterijos 4×1,5V LR6(AA)
Akumuliatoriai 4×1,2V HR6(AA)
Veikimo laikas apie.
– Baterijos (šarminės mangano) 5 h
– Akumuliatoriai (2500mAh) 7 h
Svoris pagal
„EPTA‑Procedure 01:2014“
0,65 kg
Matmenys (ilgis × plotis × aukštis) 220×97×120mm
Apsaugos tipas IP 54 (apsauga
nuo dulkių ir
vandens purslų)
A) žr. grafinį vaizdą
c
b
a
B) priklausomai nuo objekto dydžio ir rūšies bei pagrindo medžia-
gos ir būklės
C) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasoji-
mo sukelto laikino laidumo.
Firminėje lentelėje esantis serijos numeris (8) yra skirtas jūsų matavi-
mo prietaisui vienareikšmiškai identifikuoti.
u Esant nepalankioms pagrindo savybėms, matavimo
rezultatas randamų objektų gylio ir tikslumo atžvilgiu
gali būti blogesnis.
Imtuvo patikrai, kuri tikrina trikties signalo įtaką matavimo
prietaisui, yra naudojamas funkcionalumo kriterijus ir lygis,
kurie yra apibrėžti ETSITS103361 (V1.1.1) 9.4.1 skyr.,
kai objekto gylis d = 60mm.
