– Nel calcestruzzo/cemento armato
– In pareti in costruzione leggera
– Sotto superfici come intonaco, piastrelle, tappezzeria,
parquet, moquette
– Dietro a legno o cartongesso
Casi di misurazione particolari
A causa del principio di funzionamento, alcune condizioni
sfavorevoli possono pregiudicare il risultato di misurazione:
– Pareti con struttura a più strati
– Tubi in plastica vuoti e travi in legno in spazi vuoti e pareti
in costruzione leggera
– Oggetti posizionati obliquamente nella parete
– Superfici metalliche ed aree umide: queste ultime, all’in-
terno di una parete, in alcuni casi (ad es. in caso di eleva-
ta presenza d’acqua) potrebbero essere visualizzate co-
me oggetti.
Nota bene: il calcestruzzo necessita di diversi mesi per
essere completamente asciutto.
– Spazi vuoti in una parete; possono essere visualizzati co-
me oggetti
– In prossimità di apparecchi che generino forti campi ma-
gnetici o elettromagnetici, ad es. basi di radiotrasmissio-
ne mobili o generatori
Messa in funzione
Accensione/spegnimento
u Prima di accendere lo strumento di misura, accertarsi
che il campo del sensore(9) non sia umido. All’occor-
renza, asciugare lo strumento di misura con un panno.
u Qualora lo strumento di misura sia stato esposto ad un
forte sbalzo di temperatura, raggiunga la normale
temperatura prima di accenderlo.
Accensione
– Per accendere lo strumento di misura, premere il tasto di
accensione/spegnimento(15), oppure il tasto di av-
vio(11).
– Il (17) si accenderà con luce verde e la schermata di avvio
verrà visualizzata sul display (16) per 4 secondi.
– Se con lo strumento di misura non viene effettuata né una
misurazione né viene premuto un tasto, lo stesso si spe-
gne di nuovo automaticamente dopo 5min. Nel menu Im-
postazioni, tale valore <Tempo disinser.> si potrà modi-
ficare (vedi «<Tempo disinser.>», Pagina50).
Spegnimento
– Per spegnere lo strumento di misura, premere il tasto di
accensione/spegnimento(15).
– Allo spegnimento dello strumento di misura, tutte le im-
postazioni selezionate nei menu rimangono memorizzate.
Attivazione/disattivazione del segnale acustico
Il tasto Segnale acustico (13) consente di attivare o disatti-
vare il segnale acustico. Nel menu Impostazioni, al sottome-
nu <Segnali acust.>, si potrà selezionare la tipologia dei se-
gnali (vedi «<Segnali acust.>», Pagina50).
Misurazione

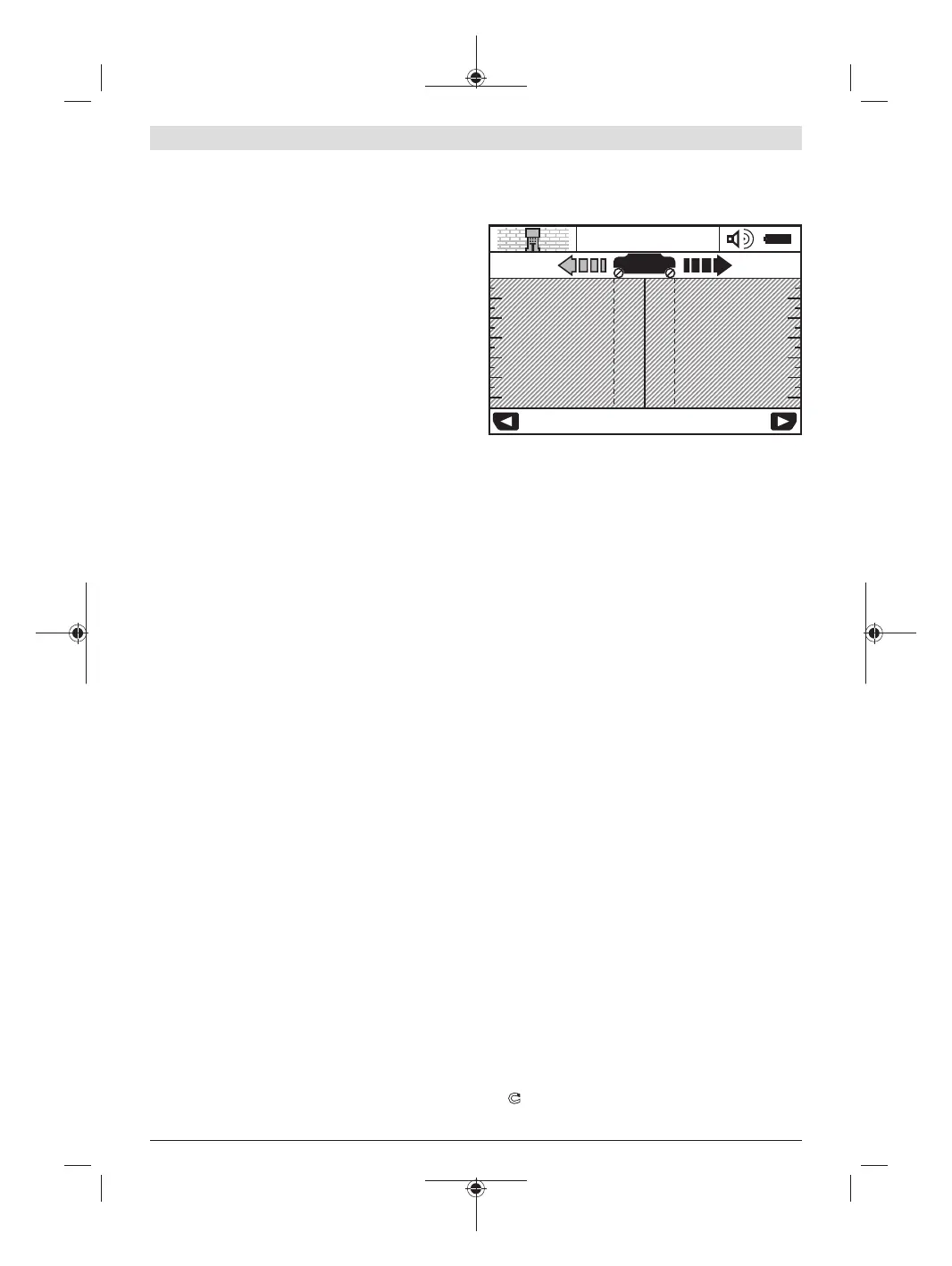

Accendere lo strumento di misura. Sul display(16) compari-
rà la schermata di visualizzazione standard.
6
4
2
0 cm
6
4
2
0 cm
Sens.
Modo universale
Preced. Prossimo
Muovere
Impostare lo strumento di misura su «Parete» e muoverlo
nella direzione di spostamento (vedi «Principio di funziona-
mento (vedereFig.B)», Pagina47) sulla parete. I risultati di
misurazione verranno visualizzati sul display(16) dopo un
tratto di misura minimo di 10cm. Per ottenere risultati di mi-
surazione corretti, muovere lo strumento di misura comple-
tamente e lentamente sopra l’oggetto presunto nella parete.
Se durante la misurazione lo strumento di misura viene stac-
cato dalla parete, sul display rimane l’ultimo risultato della
misurazione. Nell’indicatore del campo del sensore(c) com-
parirà il messaggio <Tenere>. Applicando nuovamente lo
strumento di misura sulla parete, oppure spostandolo ulte-
riormente o premendo il tasto di avvio(11), la misurazione
verrà riavviata.
Se il LED (17) si accenderà con luce rossa, nel campo del
sensore sarà presente un oggetto. Se il LED (17) si accende-
rà con luce verde, nel campo del sensore non sarà presente
alcun oggetto. Se il LED (17) lampeggerà con luce rossa, nel
campo del sensore sarà presente un oggetto sotto tensione.
u Prima di praticare fori, intagli o fresature nella parete,
consultare ulteriori fonti riguardo ai possibili pericoli.
Poiché influssi ambientali o le caratteristiche della parete
possono influire sui risultati di misurazione, può sussiste-
re il rischio che nel campo del sensore si trovino oggetti,
sebbene il display non ne indichi la presenza (LED(17)
acceso con luce verde).
Elementi di visualizzazione (vedere Fig. A)
Qualora un oggetto sia presente sotto al sensore, esso com-
parirà nel campo del sensore (c) dell’indicatore. In base a di-
mensioni e profondità dell’oggetto, è possibile rilevarne il
materiale. La profondità di foratura ammessa(l) sino al bor-
do superiore dell’oggetto individuato verrà visualizzata nella
riga di stato.
Avvertenza: Sia la visualizzazione della profondità di foratu-
ra ammessa(l), sia le caratteristiche del materiale(m) sono
riferite all’oggetto rappresentato in nero sul sensore.
La visualizzazione del materiale dell’oggetto(m) potrà rap-
presentare le seguenti caratteristiche:
–
N
S
Magnetico, ad es. ferro di armatura
