56 | Nederlands
1 609 92A 4G0 | (22.08.2018) Bosch Power Tools
6
4
2
0 cm
6
4
2
0 cm
Sensor
Universele modus
Terug Vooruit
Bewegen
Zet het meetgereedschap op de muur en beweeg het in ver-
plaatsingsrichting (zie „Werking (zie afbeeldingB)“, Pagi-
na55) over de muur. De meetresultaten worden na een mi-
nimum meettraject van 10cm op het display(16) weergege-
ven. Beweeg het meetgereedschap volledig en langzaam
over het vermoede object in de muur om correcte meetresul-
taten te krijgen.
Wanneer u het meetgereedschap tijdens de meting van de
muur optilt, blijft het laatste meetresultaat in het display
staan. In de aanduiding van het sensorgedeelte(c) ver-
schijnt de melding <Houden>. Wanneer u het meetgereed-
schap weer op de muur zet, het verder beweegt of op de
starttoets(11) drukt, start de meting opnieuw.
Brandt de LED(17) rood, dan bevindt zich een object in het
sensorgedeelte. Brandt de LED(17) groen, dan bevindt zich
geen object in het sensorgedeelte. Knippert de LED(17)
rood, dan bevindt zich een spanningvoerend object in het
sensorgedeelte.
u Voordat u in de muur boort, zaagt of freest, moet u
zich nog via andere informatiebronnen tegen risico's
indekken. Omdat de meetresultaten door omgevingsin-
vloeden of de hoedanigheid van de muur beïnvloed kun-
nen worden, kan er gevaar bestaan, hoewel de aandui-
ding geen object in het sensorgedeelte aangeeft
(LED(17) brandt groen).
Aanduidingselementen (zie afbeeldingA)
Als zich een object onder de sensor bevindt, dan verschijnt
het in het sensorgedeelte(c) van de aanduiding. Afhankelijk
van de grootte en diepte van het object is een materiaalher-
kenning mogelijk. De toegestane boordiepte(l) tot aan de
bovenkant van het gevonden object wordt in de statusregel
weergegeven.
Aanwijzing: Zowel de aanduiding van de toegestane boor-
diepte(l) als die van de materiaaleigenschap(m) hebben
betrekking op het zwart weergegeven object in de sensor.
De aanduiding materiaal object(m) kan de volgende eigen-
schappen weergeven:
–
magnetisch, bij. wapeningsijzer
–
niet magnetisch, maar van metaal, bijv. koperen
buis
–
niet van metaal, bijv. hout of kunststof
–
materiaaleigenschap onbekend
De aanduiding van spanningvoerende leidingen(n) kan de
volgende eigenschappen weergeven:
– spanningvoerend
Aanwijzing: Bij spanningvoerende objecten wordt
geen verdere eigenschap weergegeven.
–
niet duidelijk, spanningvoerend of niet
Aanwijzing: Driefasige draaistroomleidingen worden even-
tueel niet als spanningvoerende leidingen herkend.
De bepaling van de eigenschap „spanningvoerend“ kan bij
een hoge relatieve luchtvochtigheid (>50%) sterk belem-
merd zijn.
Lokaliseren van objecten
Eenmaal bewegen over het meettraject is voldoende om ob-
jecten te lokaliseren.
Wanneer u geen object heeft gevonden, herhaalt u de bewe-
ging dwars t.o.v. de oorspronkelijke meetrichting (zie „Wer-
king (zie afbeeldingB)“, Pagina55).
Wanneer u een gevonden object nauwkeurig wilt lokaliseren
en markeren, beweegt u het meetgereedschap over het
meettraject terug.
Universal mode
Prev
Next
6
4
2
0 cm
6
4
2
0 cm
Sensor
N
S
1.5 cm

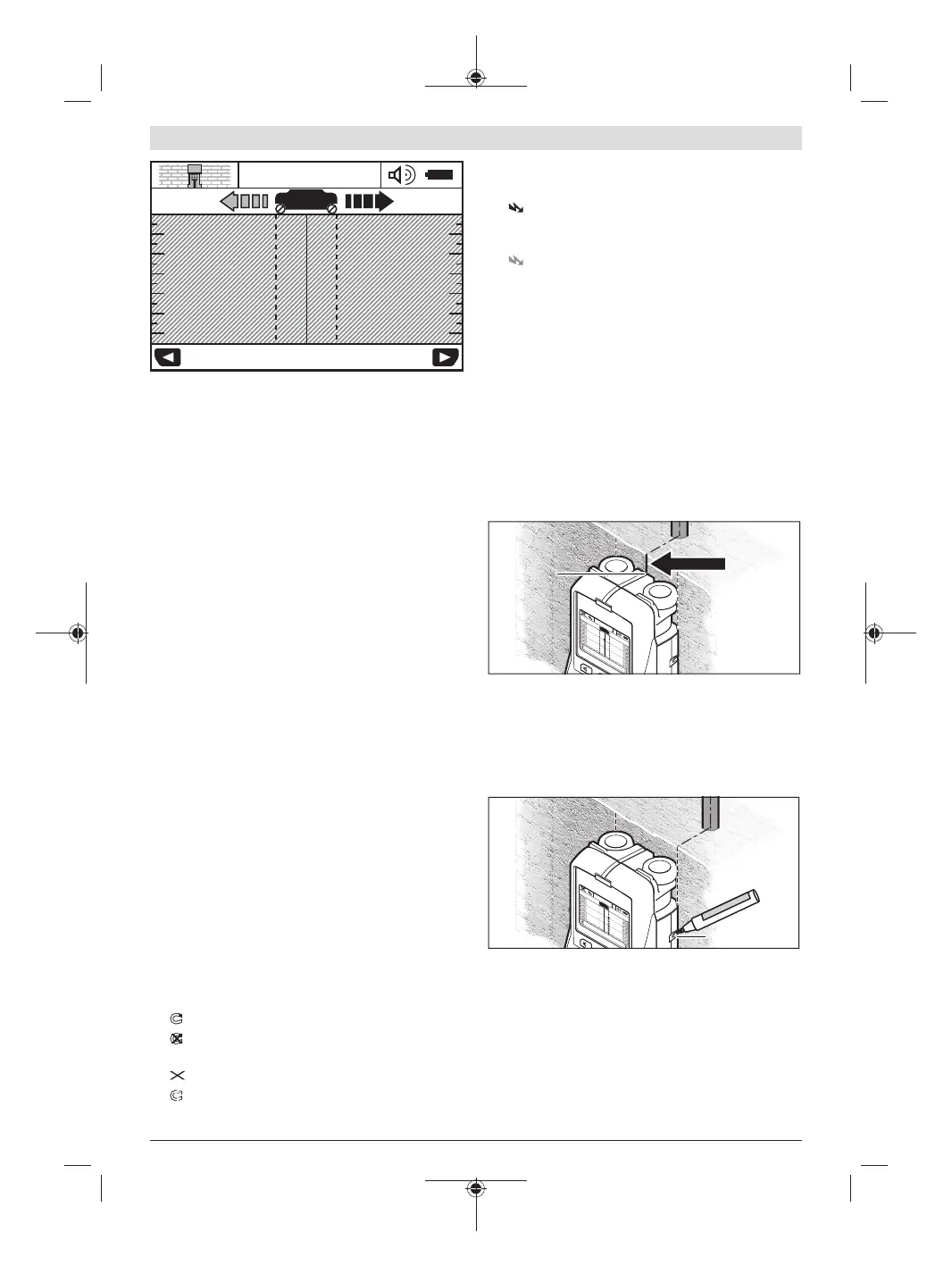

Verschijnt zoals in het voorbeeld een object in het midden
onder de middellijn(k) op het display(16), dan kunt u bij de
bovenste markeringshulp(1) een grove markering aanbren-
gen. Deze markering is echter alleen exact, wanneer het een
precies verticaal lopend object betreft, aangezien het
sensorgedeelte zich iets onder de bovenste markeringshulp
bevindt.
Universal mode
Prev
Next
6
4
2
0 cm
6
4
2
0 cm
Sensor
N
S
1.5 cm
Als u het object nauwkeurig wilt aantekenen op de muur, be-
weegt u het meetgereedschap naar links of naar rechts tot
het gevonden object onder een buitenkant ligt. Als op het
display(16) het gevonden object bijvoorbeeld in het midden
onder de rechter stippellijn(g) verschijnt, dan kunt u het bij
de rechter markeringshulp(3) exact aantekenen.
Het verloop van een gevonden object in de muur kunt u vast-
stellen door meerdere meettrajecten verplaatst achtereen-
volgens af te werken (zie afbeelding I) (zie „Voorbeelden
