Näyttöelementit
(a)
Äänimerkin näyttö
(b)
Paristonäyttö
(c)
Tunnistinalueen näyttö
(d)
Jo tutkittu alue
(e)
Asteikko joka osoittaa sallitun poraussyvyyden
(f)
Vielä tutkimaton alue
(g)
Ulkoreunat, merkitään vasemman/oikean merkintä-
avun(3) kohdalla
(h)
Käyttötavan näyttö
(i)
Harmaa: löydetty kohde tunnistinalueen ulkopuolella
(j)
Musta: löydetty kohde tunnistinalueella
(k) Keskilinja, vastaa merkintäapua(1)
(l)
Sallitun poraussyvyyden näyttö
(m)
Kohdemateriaalin näyttö
(n)
Jännitteisten johtojen näyttö
Tekniset tiedot
Rakenneilmaisin D-tect 150
Tuotenumero
3 601 K10 005
Mittaustarkkuus kohteen keskipis-
teeseen a nähden
A)
±5mm
B)
Näytön ilmoittaman sallitun po-
raussyvyyden b tarkkuus
A)
±5mm
B)
Kahden vierekkäisen kohteen vä-
himmäisväli c
A)
40mm
B)
Käyttölämpötila –10°C...+50°C
Varastointilämpötila –20°C...+70°C
Tutka-anturi
– Käyttötaajuusalue 2200–5500MHz
– Lähetysteho maks. 0,01mW
Induktiivinen anturi
– Käyttötaajuusalue 5,9–6,1kHz
– Magneettikentän maksimivoi-
makkuus (10metrissä)
72dBµA/m
Maks. käyttökorkeus merenpinnan
tasosta
2000 m
Suhteellinen ilmankosteus maks. 90 %
Likaisuusaste standardin
IEC61010-1 mukaan
2
C)
Paristot 4×1,5V LR6(AA)
Akut 4×1,2V HR6(AA)
Käyttöaika n.
– Paristot (alkali-mangaani) 5h
– Akut (2500mAh) 7h
Paino EPTA‑Procedure01:2014-
ohjeiden mukaan
0,65kg
Rakenneilmaisin D-tect 150
Mitat (pituus × leveys × korkeus) 220×97×120mm
Suojaus IP 54 (pöly- ja roiske-
vesisuojattu)

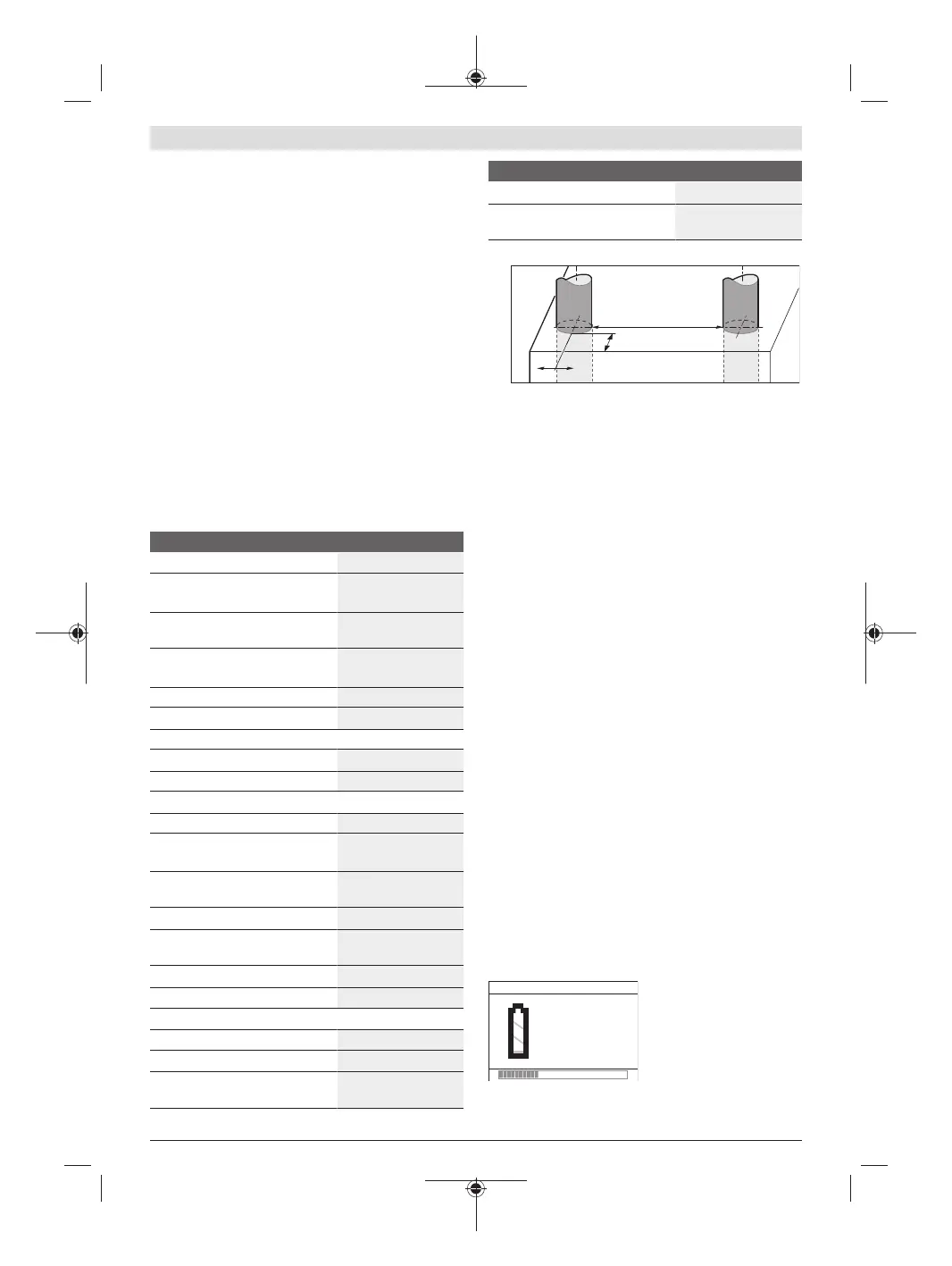

A) katso piirrosta
c
b
a
B) riippuu kohteen koosta ja laadusta sekä alustan materiaalista ja
kunnosta
C) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syn-
tyä joskus tilapäistä johtavuutta kasteen takia.
Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero(8) tunnis-
tusta varten.
u Mittauksen tarkkuus ja syvyys voi heiketä huonolaa-
tuisilla alustoilla.
Mittaustyökaluun kohdistuvan häiriösignaalin vaikutusta tes-
taavassa vastaanotintarkastuksessa käytetään sitä suoritus-
kykykriteeriä ja -tasoa, joka on määritetty ETSITS103361
(V1.1.1)-standardin luvussa 9.4.1, kohteen syvyys
d=60mm.
Häiriönsietotestissä käytetään seuraavaa suorituskykykritee-
riä:
Tietyt olosuhteet (esimerkiksi staattisen sähkön purkautumi-
nen tai sähkömagneettisten kenttien aiheuttama kuormitus)
saattavat vaikuttaa mittaustuloksiin, hävittää ajankohtaisia
mittaustuloksia ja edellyttää, että mittaustyökalu palaute-
taan alkutilaan. Sitä varten paristot tulee irrottaa ja asentaa
tämän jälkeen takaisin paikoilleen.
Asennus
Paristojen asennus/vaihto
Suosittelemme käyttämään mittaustyökalua alkali-mangaani-
paristoilla tai akuilla.
Avaa paristokotelon kansi(4) painamalla lukitsinta(5) nuo-
len suuntaan ja ota paristokotelon kansi pois. Asenna paris-
tot/akut paikoilleen. Tarkista oikea napaisuus paristokotelon
sisällä olevasta kuvasta.
Paristojen/akkujen lataustilan näet paristonäytöstä(b), joka
on näytön(16) ylärivillä.
Huomautus: tarkkaile paristosymbolin muuttumista, jotta
saat vaihdettua paristot/akut riittävän ajoissa.
Please change batteries
Jos näyttöön(16) tulee va-
roitus <Please change bat-
teries> (Vaihda paristot),
asetukset tallennetaan ja mit-
taustyökalu sammuu auto-
maattisesti. Mittaukset eivät
enää ole mahdollisia. Vaihda
paristot tai akut.
