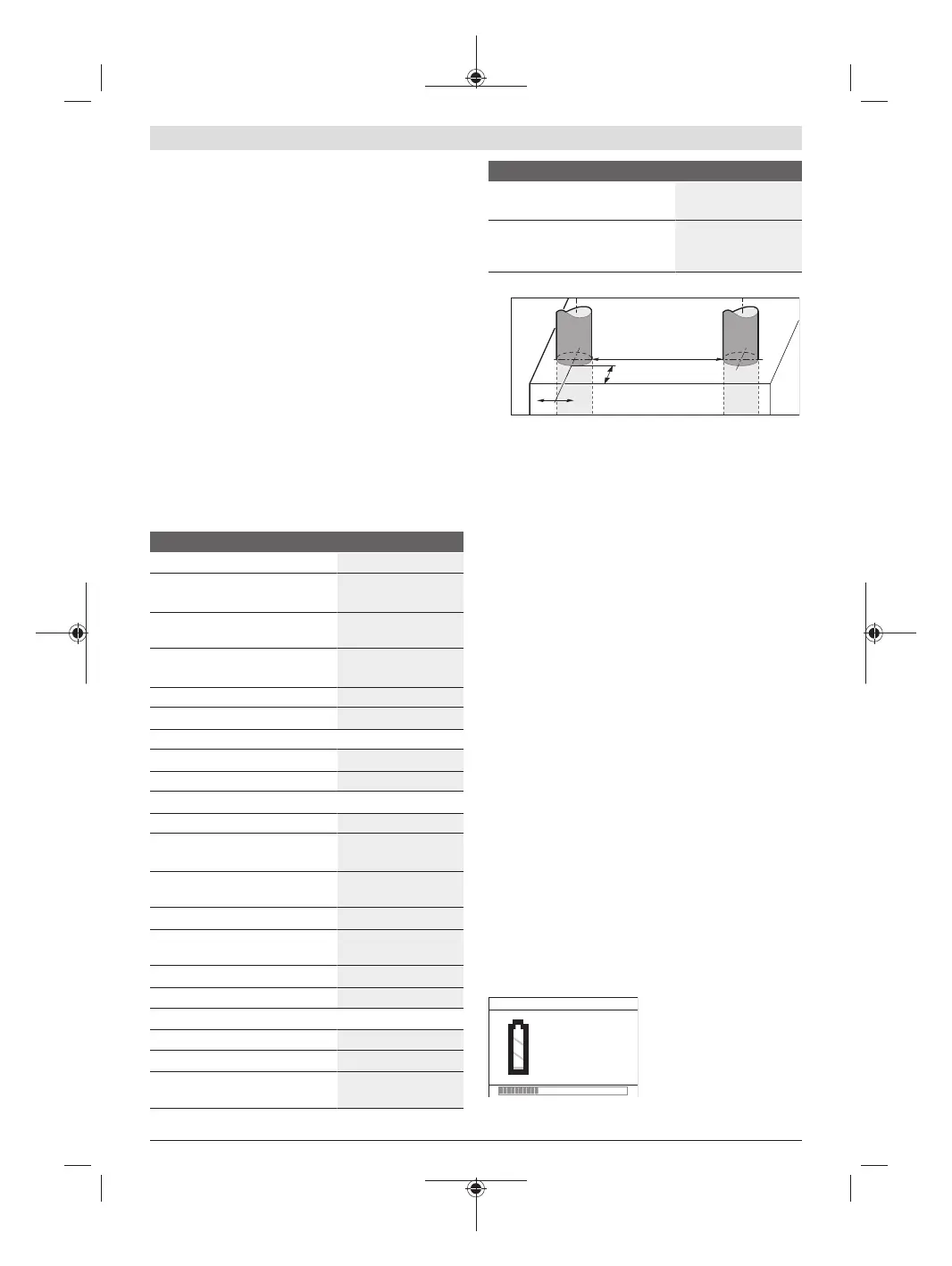

96 | Türkçe
1 609 92A 4G0 | (22.08.2018) Bosch Power Tools
Gösterge elemanları
(a)
Sinyal sesi göstergesi
(b)
Pil göstergesi
(c)
Sensör alanı göstergesi
(d)
Önceden incelenen alan
(e)
İzin verilen delme derinliği için ölçüm çizelgesi
(f)
Henüz incelenmemiş alan
(g) Dış kenarlar, sol veya sağ işaretleme yardımında(3)
işaretlemek için
(h)
İşletim türü göstergesi
(i)
Gri: Bulunan nesne ilgili sensör alanının dışında
(j)
Siyah: Bulunan nesne ilgili sensör alanında
(k) Orta çizgi, işaretleme yardımına(1) karşılık gelir
(l)
İzin verilen delme derinliği göstergesi
(m)
Nesne malzemesi göstergesi
(n)
Gerilim ileten hat göstergesi
Teknik veriler
Üniversal duvar tarama cihazı D-tect 150
Sipariş numarası
3 601 K10 005
Nesne ortası için ölçüm
hassasiyetia
A)
±5mm
B)
Görüntülenen, izin verilen delme
derinliği hassasiyetib
A)
±5mm
B)
İki komşu nesne arasındaki asgari
mesafec
A)
40mm
B)
İşletme sıcaklığı –10°C...+50°C
Saklama sıcaklığı –20°C...+70°C
Radar sensörü
– İşletme frekansı aralığı 2200–5500MHz
– Gönderim gücü maks. 0,01mW
Endüktif sensör
– İşletme frekansı aralığı 5,9–6,1kHz
– maks. manyetik akım şiddeti
(10miçin)
72dBµA/m
Referans yükseklik üzerinde maks.
uygulama yüksekliği
2000m
Bağıl hava nemi, maks. %90
IEC61010-1 uyarınca kirlenme
derecesi
2
C)
Piller 4×1,5V LR6(AA)
Aküler 4×1,2V HR6(AA)
İşletme süresi, yakl.
– Piller (alkali mangan) 5sa
– Aküler (2500mAh) 7sa
Ağırlığı EPTA-Procedure01:2014
uyarınca
0,65kg
Üniversal duvar tarama cihazı D-tect 150
Ölçüleri (uzunluk × genişlik ×
yükseklik)
220×97×120mm
Koruma türü IP 54 (Toz ve
püskürme suyu
koruması)
A) bkz. Grafik
c
b
a
B) Nesnenin büyüklüğüne ve türüne ve zemin malzemesine ve
durumuna bağlıdır
C) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine
rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.
Tip etiketi üzerindeki seri numarası(8) ölçüm aleti kimliğinin
belirlenmesine yarar.
u Zemin özelliklerinin elverişsiz olması ölçüm aletinin
hassasiyetini ve algılama derinliğini olumsuz yönde
etkileyebilir.
Bir parazit sinyalinin ölçüm aletine etkisini test eden
algılayıcı testi için, ETSI TS103361 (V1.1.1)
Bölüm9.4.1’de d = 60mm tanımlı kriter ve performans
seviyesi kullanılmaktadır.
Parazit dayanımı testi için performans konusunda aşağıdaki
kriter kullanılmaktadır:
Bazı belirli koşullarda (örneğin elektrostatik deşarj veya
elektromanyetik alanların etkisi) ölçüm sonuçları
etkilenebilir, güncel ölçüm sonuçları kaybedilebilir ve ölçüm
aleti pillerinin çıkarılıp tekrar takılması suretiyle sıfırlanması
gerekli olabilir.
Montaj
Pillerin takılması/değiştirilmesi
Ölçüm aletinin çalıştırılması için Alkali-Mangan pillerin veya
akülerin kullanılması önerilir.
Pil gözü kapağını(4) açmak için kilidi(5) ok yönünde
bastırın ve pil gözü kapağını çıkarın. Pilleri veya aküleri
yerlerine yerleştirin. Pil haznesindeki görsel aracılığıyla
kutup bağlantısının doğru olmasına dikkat edin.
Akü göstergesi(b), ekranın üst durum satırında(16) pillerin
veya akülerin şarj durumunu gösterir.
Not: Pilleri veya aküleri doğru zamanda değiştirmek için
değişen pil sembolüne dikkat edin.
Lütfen bataryayı değiştir
Ekranda(16) uyarı notu
<Lütfen bataryayı değiştir>
görünürse ayarlar kaydedilir
ve ölçüm aleti otomatik olarak
kapanır. Ölçüm yapılması
mümkün değildir. Pilleri veya
aküleri değiştirin.
