42 | Français
1 609 929 S69 | (20.4.09) Bosch Power Tools
Protège-main
f Lors de travaux avec le plateau de ponçage
en caoutchouc 16 ou la brosse boisseau/la
brosse circulaire/le plateau à lamelles,
montez toujours le protège-main 14.
Montez le protège-main 14 avec la poignée sup-
plémentaire 3.
Montage des outils de ponçage
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.
f Les disques de meulage et à tronçonna
chauffent énormément durant le travail ; ne
les touchez pas avant qu’ils ne soient com-
plètement refroidis.
Nettoyez la broche 4 ainsi que toutes les pièces
à monter.
Afin de serrer et de desserrer les outils de pon-
çage, appuyez sur la touche de blocage de la
broche 1 afin de bloquer la broche.
f N’actionnez la touche de blocage de la bro-
che que lorsque la broche est à l’arrêt. Si-
non, l’outil électroportatif pourrait être en-
dommagé.
Disque de meulage/à tronçonner
Faites attention aux dimensions des outils de
ponçage. L’alésage du disque doit correspondre
à la bride de fixation. N’ utilisez pas d’adapta-
teur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner dia-
mantés, veillez à ce que la flèche indiquant le
sens de rotation et qui se trouve sur le disque à
tronçonna diamanté coïncide avec le sens de ro-
tation de l’outil électroportatif (voir la flèche in-
diquant le sens de rotation et qui se trouve sur
la tête d’engrenage).
L’ordre du montage est indiqué sur la page des
graphiques.
Pour fixer le disque de meulage/à tronçonner,
desserrez l’écrou de serrage 10 et serrez-le à
l’aide de la clé à ergots, voir chapitre « Ecrou de
serrage rapide ».
f Après avoir monté l’outil de ponçage et
avant de mettre l’appareil en fonctionne-
ment, contrôlez si l’outil est correctement
monté et s’il peut tourner librement. Assu-
rez-vous que l’outil de ponçage ne frôle pas
le carter de protection ni d’autres élé-
ments.

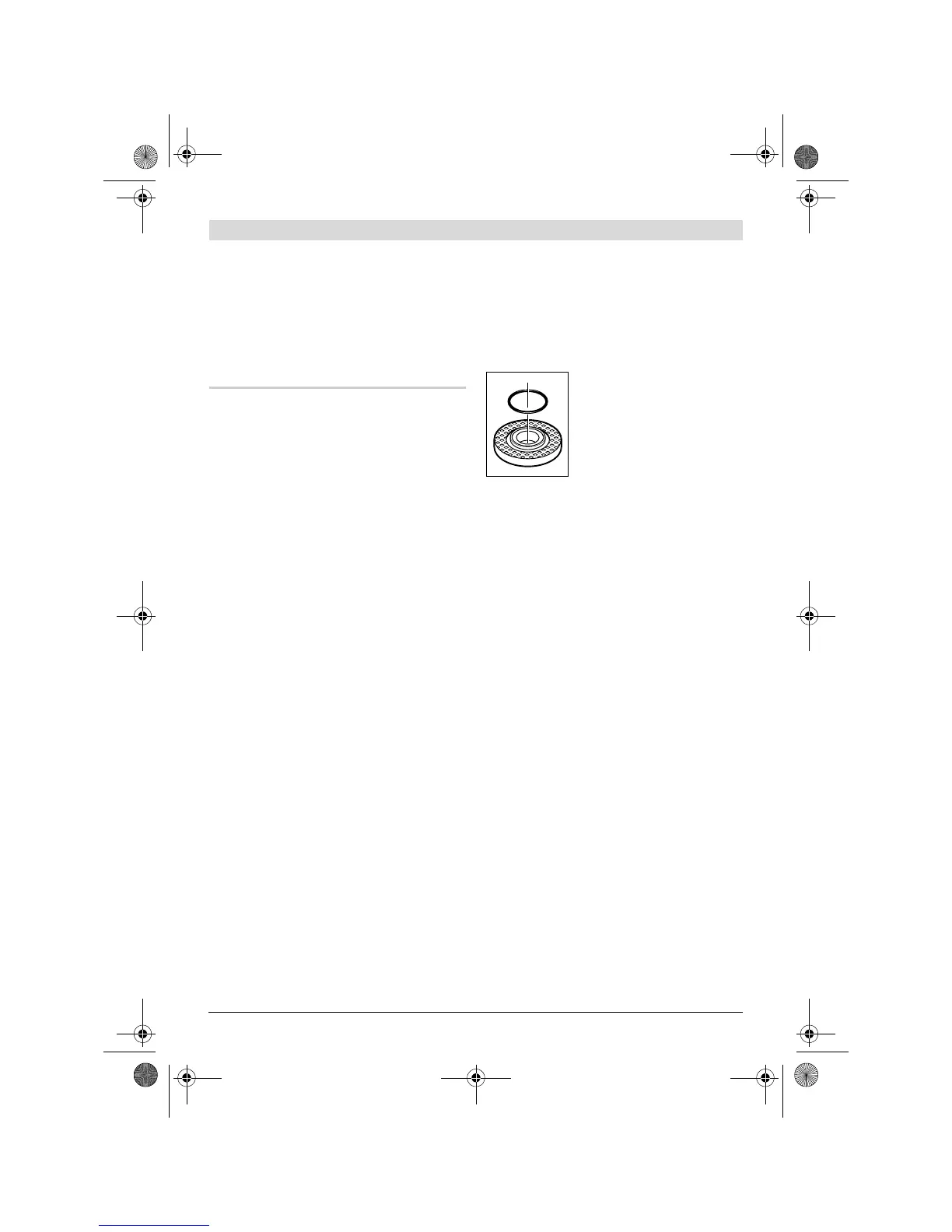

Dans la bride de fixation 8, il y
a une pièce en matière plasti-
que (rondelle élastique) se
trouvant autour de l’ergot de
centrage. Au cas où cette ron-
delle élastique ferait défaut
ou qu’elle serait endomma-
gée, il faut absolument la rem-
placer (Référence 1 600 210 039) avant de
monter la bride de fixation 8.
Plateau à lamelles
f Lors de travaux avec le plateau à lamelles,
montez toujours le protège-main 14.
Plateau de ponçage en caoutchouc
f Lors de travaux avec le plateau de ponçage
en caoutchouc 16, montez toujours le protè-
ge-main 14.
L’ordre du montage est indiqué sur la page des
graphiques.
Avant de monter le plateau en caoutchouc 16,
montez les 2 rondelles d’écartement 15 sur la
broche de ponçage 4.
Montez l’écrou cylindrique 18 et serrez-le à
l’aide de la clé à ergots.
Brosse boisseau/brosse circulaire
f Lors de travaux avec la brosse boisseau ou
la brosse circulaire, montez toujours le pro-
tège-main 14.
L’ordre du montage est indiqué sur la page des
graphiques.
Vissez la brosse boisseau/la brosse circulaire
sur la broche de ponçage de façon à ce qu’elle
repose fermement sur la bride se trouvant au
bout du filet de la broche. Serrez la brosse bois-
seau/la brosse circulaire à l’aide d’une clé à
fourche.
OBJ_BUCH-976-001.book Page 42 Monday, April 20, 2009 8:21 AM
