Prato abrasivo de borracha
f Para trabalhar com o prato abrasivo de bor-
racha 16 deverá sempre montar a protecção
para as mãos 14.
A sequência de montagem está apresentada na
página de esquemas.
Antes de montar o prato abrasivo de borracha
16 deverá colocar 2 discos de distância 15 so-
bre o veio de rectificação 4.
Atarraxar a porca redonda 18 e apertá-la com a
chave de dois furos.
Escova tipo tacho/escova plana
f Para trabalhar com o disco abrasivo em for-
ma de tacho ou com a escova plana deverá
sempre usar a protecção para as mãos 14.
A sequência de montagem está apresentada na
página de esquemas.
Deverá ser possível atarraxar a escova tipo ta-
cho/escova plana no veio de rectificação, até
que fiquem firmemente encostadas no flange do
veio de rectificação no fim da rosca do veio de
rectificação. Apertar a escova tipo tacho/escova
plana com a chave de forqueta.
Mós tipo tacho
f Para trabalhos com o rebolo em forma de
tacho deverá montar a capa de protecção
especial 12.
O rebolo em forma de tacho 13 só deveria so-
bressair da capa de protecção 12, como é im-
prescindivelmente necessário para a respectiva
tarefa. Ajustar a capa de protecção 12 nesta me-
dida.
A sequência de montagem está apresentada na
página de esquemas.
Atarraxar a porca de aperto 10 e apertá-la com
a respectiva chave de dois furos acotovelada.
Porca de aperto rápido
Para substituir facilmente as ferramentas abra-
sivas sem ter que utilizar outras ferramentas,
poderá utilizar, em vez da porca de aperto 10, a
porca de aperto rápido 11.
f A porca de aperto rápido 11 só deve ser uti-
lizada para discos abrasivos ou para discos
de corte.
Só utilizar uma porca de aperto 11 que esteja
em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de
aperto rápido com a legenda 11 não mostre pa-
ra o disco abrasivo; a seta deve mostrar para a
marca de índice 22.

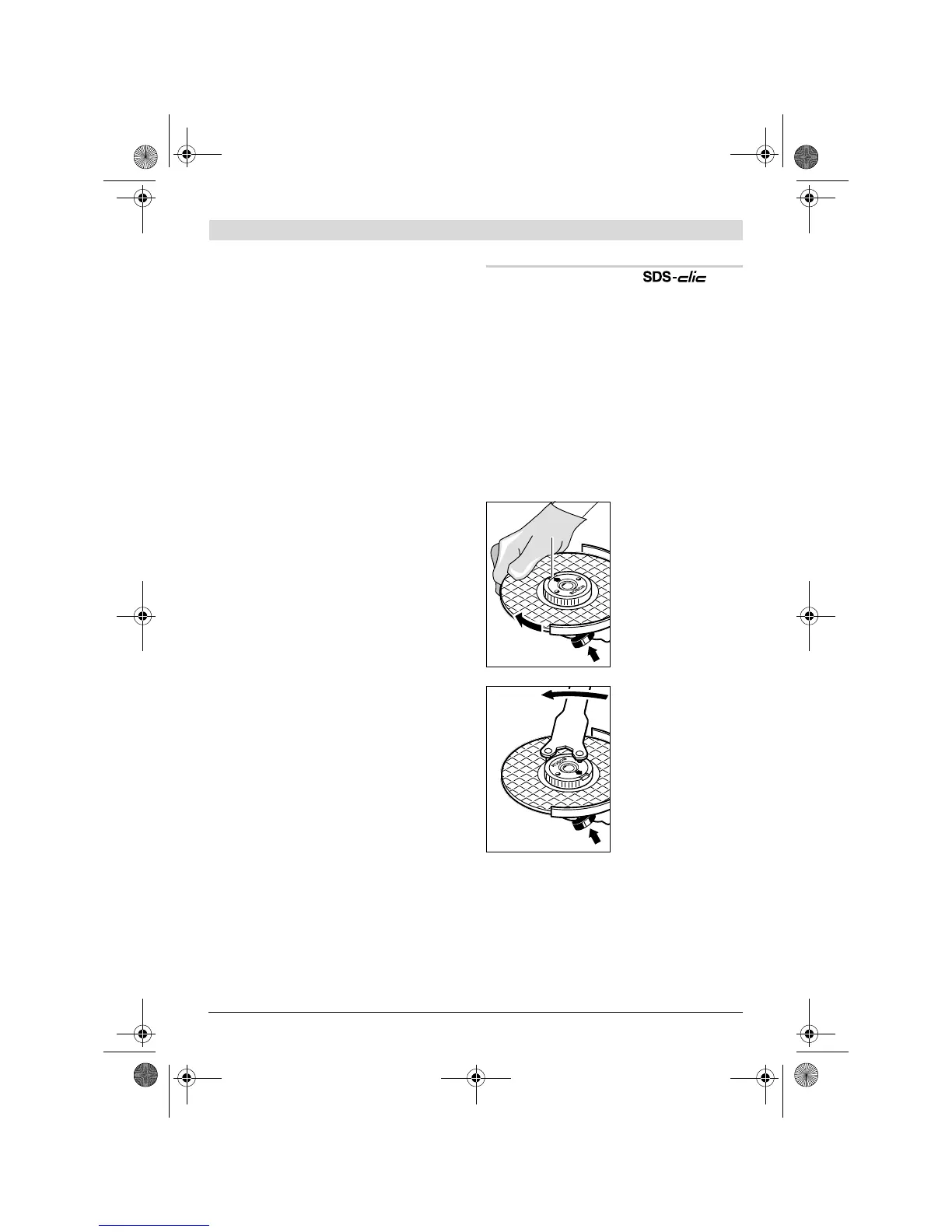

Premir a tecla de blo-
queio do veio 1 para
imobilizar o veio de
rectificação. Girar o
disco abrasivo forte-
mente no sentido dos
ponteiros do relógio
para apertar a porca de
aperto rápido.
Uma porca de aperto
rápido atarraxada de
forma correcta pode
ser solta com a mão;
basta girar o anel serri-
lhado no sentido con-
trário dos ponteiros do
relógio.
Jamais soltar uma
porca de aperto rápi-
do com um alicate,
mesmo se estiver pre-
sa, mas utilizar a chave de dois furos. Aplicar a
chave de dois furos como indicado na figura.
