Liste des pièces
No rep. Description Quantité
COMPOSANTS NON REPRÉSENTÉS
30 Consignes dʼutilisation/sécurité 1
ATTACHES DIVERSES (installées ou en sachet)
31 Espaceur 2
32 Écrou “KEPS” n°10-32 15
33 Rondelle plate n°10-32 3
34 Vis de mécanique à tête cylindrique large n°8-32 x 1/2 po 3
(montage de la toupie)
35 Vis à tête ronde n°10-16 x 1/2 po 4
36 Vis de mécanique à tête cylindrique large n°10-24 x 1/2 po 3
(montage de la toupie)
37 Boulon de carrosserie n°10-24 x 1 po 1
38 Vis à tête bombée large n°10-32 x 3/8 po 1
39 Vis de mécanique à tête cylindrique large n°10-32 x 1/2 po 3
(montage de la toupie)
40 Vis à tête bombée large n°10-32 x 5/8 po 20
41 Vis à tête fraisée n°10-32 x 7/8 po 3
42 Vis de mécanique à tête cylindrique large 5/16-18 x 1/2 po 3
(montage de la toupie)
43 Vis à tête épaulée autotaraudeuse B3 x 5/8 po 3
44 Vis à tête bombée large n°10-32 x 2½ po 2
45 Boulon de carrosserie 1/4-20 x 1¼ po 4
46 Boulon de carrosserie 1/4-20 x 1½ po 4
47 Boulon à tête carrée 1/4-20 x 2¼ po 2
48 Boulon de carrosserie 1/4-20 x 2½ po 1
49 Chariot de table supérieur (utilisé pour le canal du guide d’onglet) 1
50 Chariot de table inférieur (utilisé pour le canal du guide d’onglet) 1
REMARQUE : Le sac de quincaillerie contient les fixations pour le montage de différents
modèles de toupie. Certaines fixations ne seront peut-être pas utilisées pour ce modèle-ci.
Référez-vous à la liste de pièces ci-dessus pour les dimensions et quantités exactes utilisées
avec cette table.

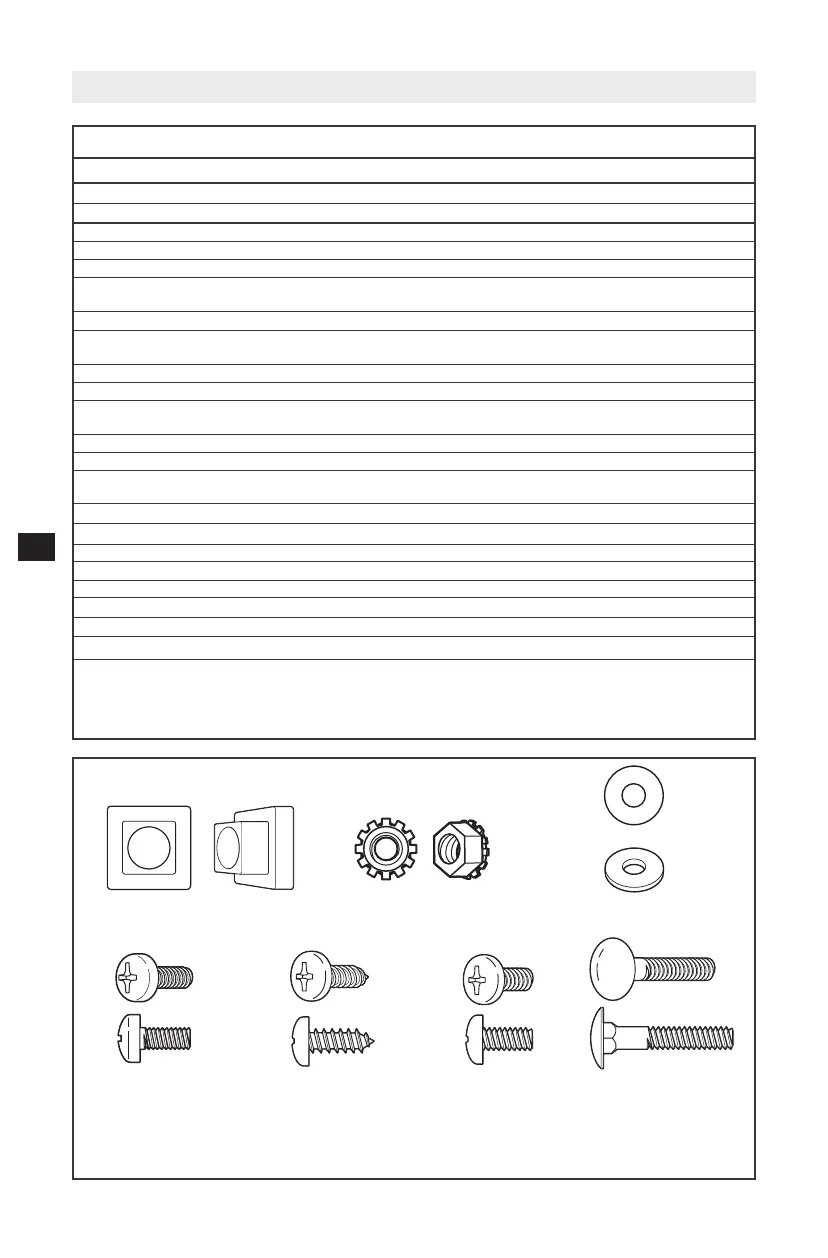

Attaches diverses
(32) Écrou “KEPS” n°10-32
(pour la Boîte de
commutation)
(33) Rondelle plate n°10-32
(pour le Guide dʼonglet)
(31) Espaceur
(pour les Boulons
à tête carrée)
(35) Vis autotaraudeuse
à tête ronde
n°10-16 x 1/2 po
(pour les Embouts
de pieds)
(37) Boulon de
carrosserie
n°10-24 x 1 po
(pour le Guide dʼonglet)
(34) Vis de
mécanique à tête
cylindrique large n°8-
32 x 1/2 po
(pour les Embouts
de pieds)
(36) Vis de
mécanique à tête
cylindrique large
n°10-24 x 1/2 po
(pour les Embouts
de pieds)
