Assemblage de la table à toupie

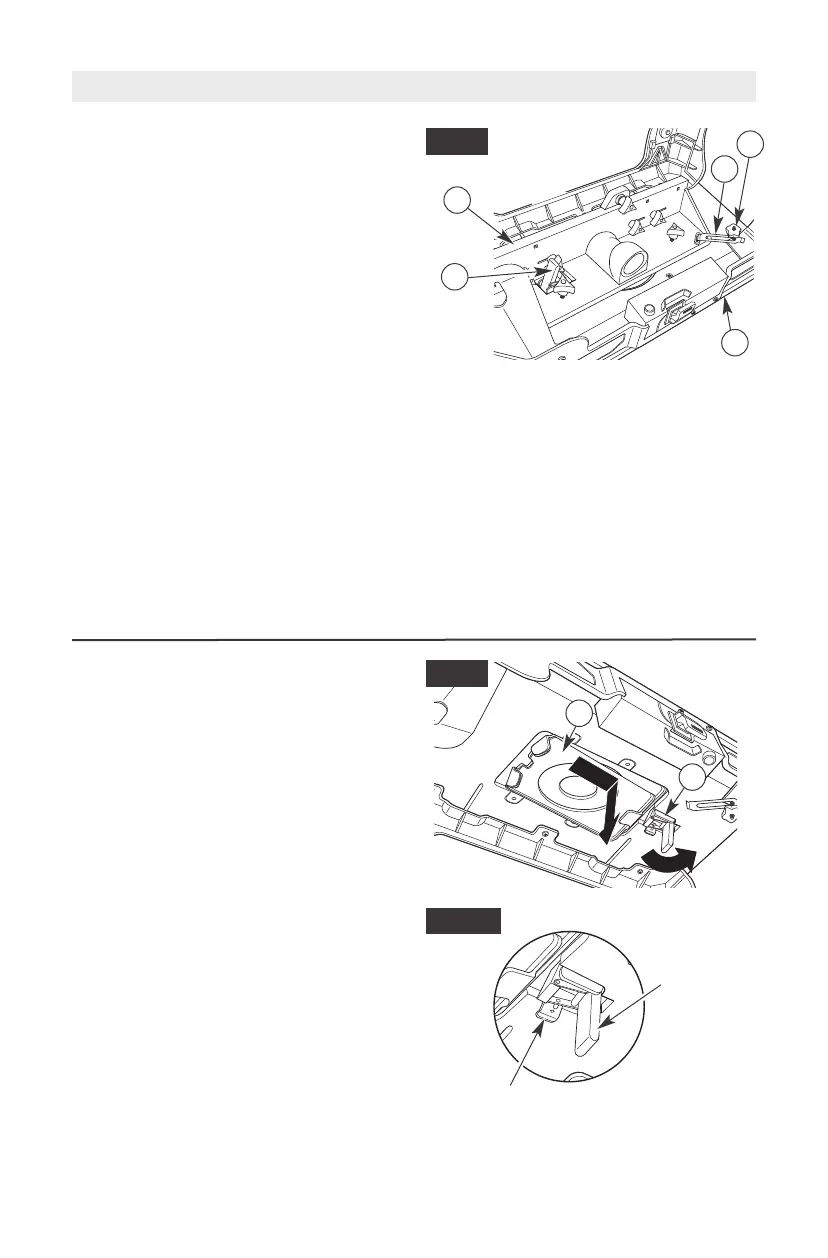

RETRAIT DE LʼASSEMBLAGE DU
GUIDE (Fig. 3)
Le guide de votre table à toupie est livré entièrement
assemblé avec le guide dʼassemblage réglable et le
garde déjà mis en place. Lʼassemblage du guide est
fixé au bas de la table pour lʼexpédition et le stockage.
La poignée du mécanisme de libération de la toupie
passe au travers dʼun trou carré à la base de
lʼassemblage du guide lorsquʼil est en position de
stockage.
1.
Desserrez les deux petits poignées étoile de
serrage (13) et les supports de montage (12)
fixant lʼassemblage du guide (C) au bas de la
table à toupie. Retirez lʼassemblage du guide
(C) de la position de stockage sous la table (1)
et mettez-le de côté. (Voir Fig. 3.)
2. Serrez les petits boutons de serrage en étoile
(13) et les fixations de maintien du guide (12)
pour attacher solidement les fixations sur le bas
de la table (1).
Pour réinstaller lʼassemblage du guide pour le
stockage :
1. Assurez-vous que les deux parements sont
positionnés de façon lʼun contre lʼautre.
RETRAIT DE LA PLAQUE DE
MONTAGE À CLIC FACILE POUR
LA TOUPIE (Fig. 4 et Détail 4)
Cette table à toupie est fournie avec un système de
montage de la toupie à clic facile. Lʼutilisation de ce
système demande lʼinstallation dʼune plaque de
montage de la toupie sur la base de la toupie. La
plaque de montage est équipée de trous pré-percés
qui sʼadaptent aux trous de montage de la plupart
des toupies.
1. Écartez le ressort de fermeture de la poignée de
serrage pour libérer la poignée. (Voir Détail 4.)
Écartez la poignée de serrage de la base à clic
facile pour ouvrir le mécanisme de libération de
la toupie (5).
Tirez la languette de la plaque de montage de la
toupie (4) la plus près de la poignée de serrage,
vers la poignée puis vers le bas pour retirer la
plaque de montage de la semelle. (Voir Fig. 4.)
13
C
1
FIG. 3
5
12
2. Positionnez lʼassemblage du guide (C) pour que le
trou carré soit du même côté que le mécanisme de
libération de la toupie (5). Faites glisser le guide
sous la boîte à outils de façon à ce que le trou carré
se place sur la poignée du mécanisme de libération
de la toupie et positionnez lʼassemblage du guide à
plat sur le dessous de la table (1).
3. Positionnez les deux fixations de maintien du guide
(12) sur les coins de lʼassemblage du guide et
serrez les petits boutons de serrage en étoile (13)
pour les attacher solidement.
REMARQUE : Les cales peuvent être rangées du côté
sortie de lʼassemblage du guide.
FIG. 4
5
4
DETAIL 4
POIGNÉE DE
SERRAGE
RESSORT DE
FERMETURE
