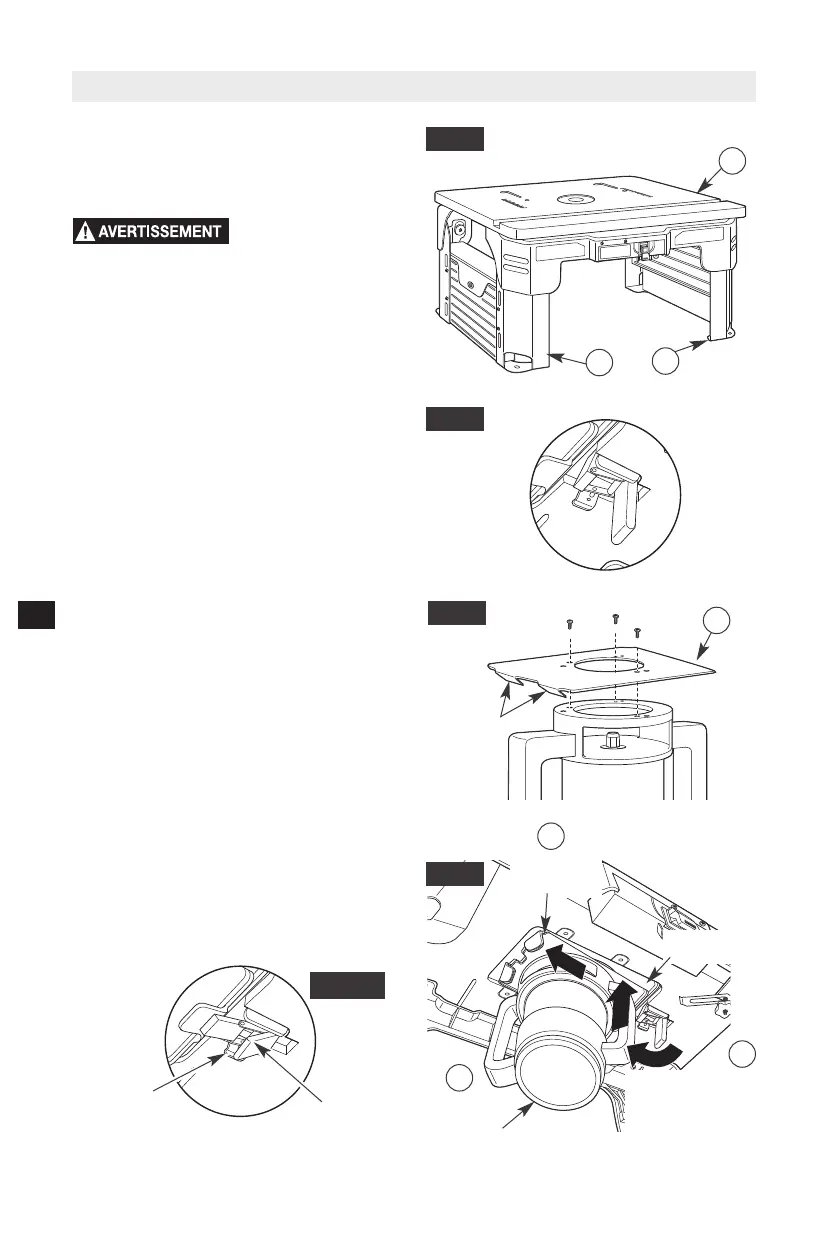

INSTALLATION DE LA PLAQUE DE
MONTAGE À CLIC FACILE ET
DE LA TOUPIE À LA TABLE À TOUPIE
(Figs. 8–11 et D
é
tail 11)
Avant d’utiliser votre
table à toupie, vérifiez
que la toupie est correctement fixée à la base
de la table à toupie. Lorsque vous travaillez,
vérifiez périodiquement le serrage de la fixation
de la base de la toupie. Les vibrations du moteur
de la toupie peuvent desserrer les fixations
pendant l’utilisation, provoquant la chute de la
toupie de la table.
1. Assurez-vous que la table (A) est debout et
sur ses pieds (8 et 10). (Voir Fig. 8.)
2. Vérifiez la poignée de serrage pour sʼassurer
quʼelle ouverte et non verrouillée. (Voir Fig. 9.)
3. Positionnez la plaque de montage de la toupie
(4) sur la toupie de façon à avoir les languettes
recourbées sur la plaque de montage vers le
bas et vers la toupie. (Voir Fig. 10.)
4. Tout en maintenant la toupie, faites glisser les
deux languettes recourbées sur la plaque de
montage dans les languettes de gauche sur la
semelle. Faites tourner la toupie et la plaque
de montage jusquʼà ce que la plaque de
montage soit au même niveau contre la
semelle, puis fixez la plaque de montage en
poussant la poignée de serrage vers la toupie.
Le ressort de fermeture se fermera dʼun coup
sec pour se verrouiller lorsque la poignée
de serrage est verrouillée. (Voir Fig. 11 et
Détail 11.)
REMARQUE: La plaque de montage doit être
montée de telle sorte qu’aucune partie de la
toupie n’entre en contact avec la table ou avec
le mécanisme de montage de la toupie. En cas
d'interférences qui ne permettraient pas à la
plaque de reposer totalement sur le
mécanisme de montage, veuillez essayer de
réorienter votre toupie dans l’une des autres
orientations possibles sur la plaque de
montage.
Assemblage de la table à toupie
FIG. 10
FIG. 11
LANGUETTES
RECOURBÉES
POUSSER LA
POIGNÉE DE
SERRAGE VERS
LA TOUPIE
REMETTRE LA
TOUPIE À
L’ENDROIT
A
8
10
4
POIGNÉE DE
SERRAGE
OUVERTE
FIG. 9
FIG. 8
LANGUETTES
D’INSERTION
SEMELLE
A
B
C
DETAIL 11
RESSORT DE
FERMETURE
POIGNÉE DE
SERRAGE
FERMÉE
