3. Produktbeskrivning
Till vidare avsedd användning hör dessutom
R att läsa och följa alla för SDL 43x gällande doku-
ment.
R att beakta tekniska data för SDL 43x och alla
tillhörande komponenter.
R att följa säkerhetsanvisningarna vid alla arbeten.
R att alltid hantera SDL 43x på avsett sätt
R Alla suspension testare måste utföras på föreskrivet
sätt.
R att utföra underhållsarbeten i god tid.
Varje användning utöver ovannämnda användningar
gäller som icke avsedd och kan leda till svåra person- el-
ler sakskador. Tillverkaren ikläder sig inget ansvar för
skador som uppstått genom icke avsedd användning.
3.1 Avsedd användning
Varning för person- eller sakskador!
Vid ej avsedd användning av SDL 43x kan
säker drift ej garanteras.
¶ Använd därför SDL 43x endast på
avsett sätt.
¶ Gör inga egenmäktiga ombyggnader och
förändringar på SDL 43x.
¶ Respektive fordonstillverkares anvisningar
(bruksanvisning) för genomföring av
suspension testare måste beaktas.
SDL 43x är specialtillbehör för bromsprovarna ur
serien BSA 43xx. SDL 43x får uteslutande användas
för kontroll av hjulupphängningsdetaljernas tekniska
tillstånd.
Ett hjuls väghållning bestäms vid ogynnsamma villkor
av hjulupphängningsdetaljernas tillstånd (hjulupphäng-
ning, hjullager, däck och stötdämpare). SDL 43x
mäter ett hjuls relativa väghållning enligt den internatio-
nellt erkända EUSAMA-mätprincipen. Den fullständiga
chassitestens resultat är ett globalt uttryck för fordo-
nets körsäkerhet.
i SDL 43x kan endast drivas tillsammans med en
bromsprovare ur BSA 43xx-serien.
3.2 Specialfunktion SDL 435:
Specialfunktionen ljuddiagnos får endast användas för
identifieringen av orsaken till mekaniska störningsljud i
fordonet, t ex av skakljud.
3.3 Utföranden
Utförande
Suspension
testare Ljuddiagnos
SDL 430
x
SDL 435
x x
Tab. 1: Utföranden SDL 43x
3.4 I leveransen ingår
I leveransen ingår följande komponenter:
R Suspension testare
R Anslutningskabel
R Spänndonssats och infästningsmaterial.
3.5 Specialtillbehör
Som specialtillbehör för SDL 43x kan följande kom-
ponenter erhållas:
Fundamentarbeten:
Komponent Artikelnummer
Dybelsats för SDL 430 1 691 621 001
Kantskyddsram för SDL 43x 1 691 622 002
Kantskyddsram för testbana 1 691 602 001
Inbyggnadskar testbana 1 691 602 001
3.6 SDL 43x
1
2

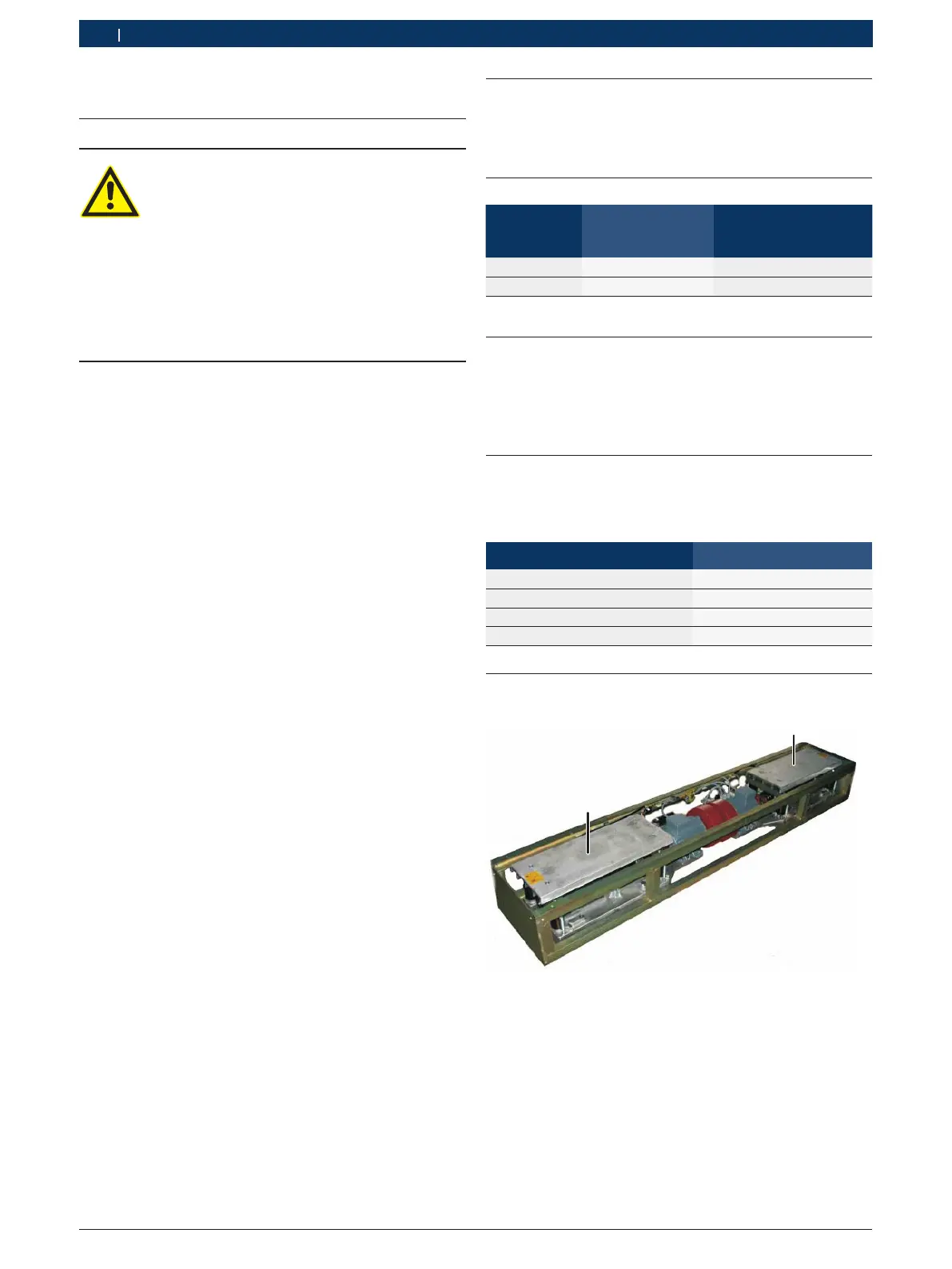

Fig. 1: SDL 43x
1 Svängplatta vänster
2 Svängplatta höger
