Bosch Tronic 4000 Series - Wandbefestigung des Geräts

Installation (nur für zugelassene Fachkräfte)
41
Tronic 4000 – 6721830066 (2021/06)

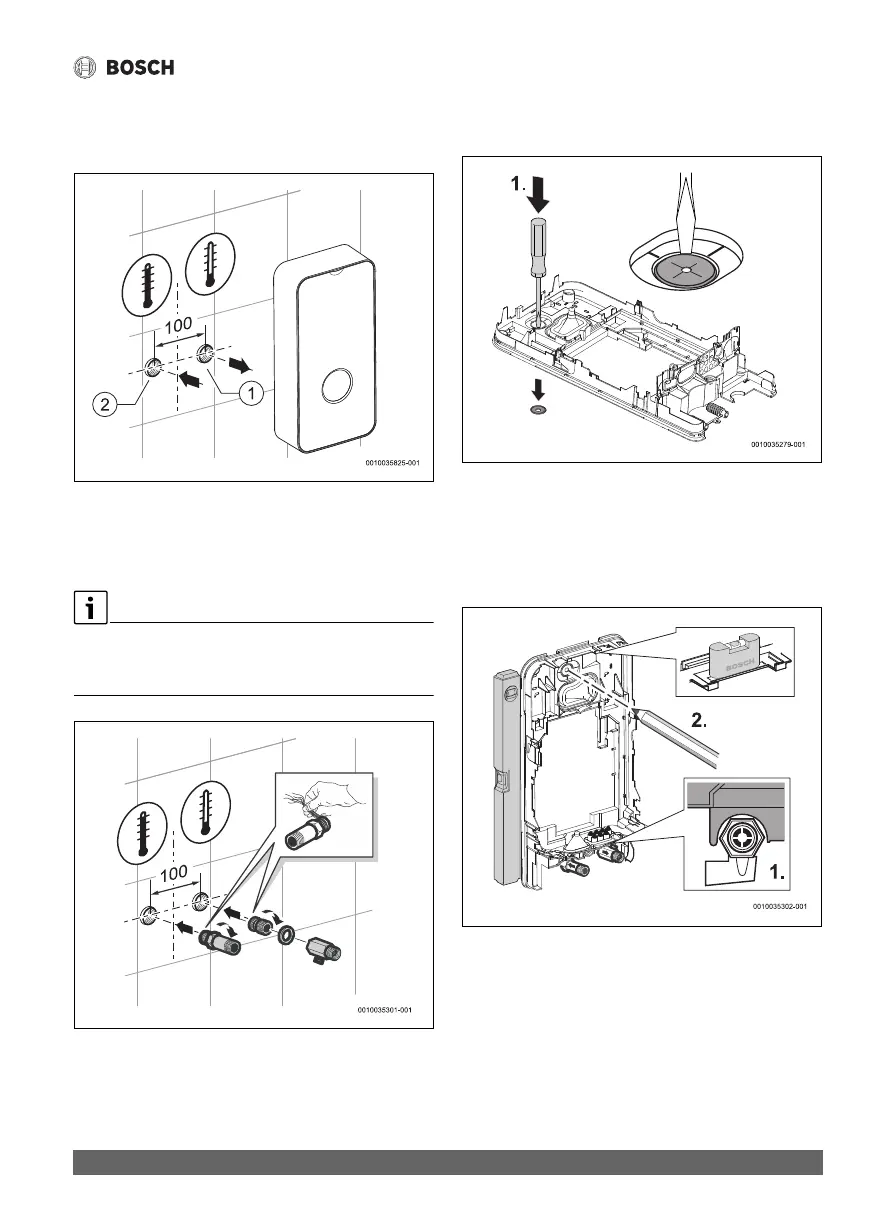

Kennzeichnung der Wasseranschlüsse
▶ Kaltwasserleitungen und Warmwasserleitungen entspre-
chend kennzeichnen, um Verwechslungen zu vermeiden.
Bild 14
[1] Kaltwassereintritt (G ½")
[2] Warmwasseraustritt (G ½")
▶ Installation des Wasser-Anschlusszubehörs
Bei Installation des Absperrventils:
▶ Darauf achten, dass der Griff des Absperrventils nach un-
ten zeigt.
Bild 15
5.5 Wandbefestigung des Geräts
▶ Das Kunststoffteil von der Rückseite des Geräts entfernen.
Bild 16
▶ Die Rückseite des Geräts als Schablone verwenden.
▶ Das Gerät am Kaltwasserzubehör abhalten, um den Befes-
tigungspunkt an der Wand zu markieren.
▶ Befestigungspunkt markieren und sicherstellen, dass das
Gerät senkrecht ausgerichtet ist.
Bild 17
