Bosch Tronic 4000 Series - Einbau und Konfiguration eines Prioritätsrelais; Einstellung der Maximalen Temperatur

Installation (nur für zugelassene Fachkräfte)
47
Tronic 4000 – 6721830066 (2021/06)
Tab. 5 Einstellung der Leistung
Bei Änderung der Geräteleistung:
▶ Den zu verwendenden Durchflussbegrenzer ermitteln. (
Kapitel 10).
5.9.2 Einstellung der maximalen Temperatur
▶ Die Brücken J4 und J5 verwenden, um die maximale Tem-
peratur des Geräts gemäß der folgenden Tabelle einzustel-
len.
Tab. 6 Einstellung der maximalen Temperatur
5.9.3 Einbau und Konfiguration eines Prioritätsrelais
Damit das Gerät mit einer Prioritätsschaltung arbeiten kann, ist
ein spezielles Prioritätsrelais (BZ 45L21) erforderlich. Andere
Arten von Prioritätsrelais, mit Ausnahme von elektronischen
Prioritätsrelais, funktionieren möglicherweise nicht korrekt.

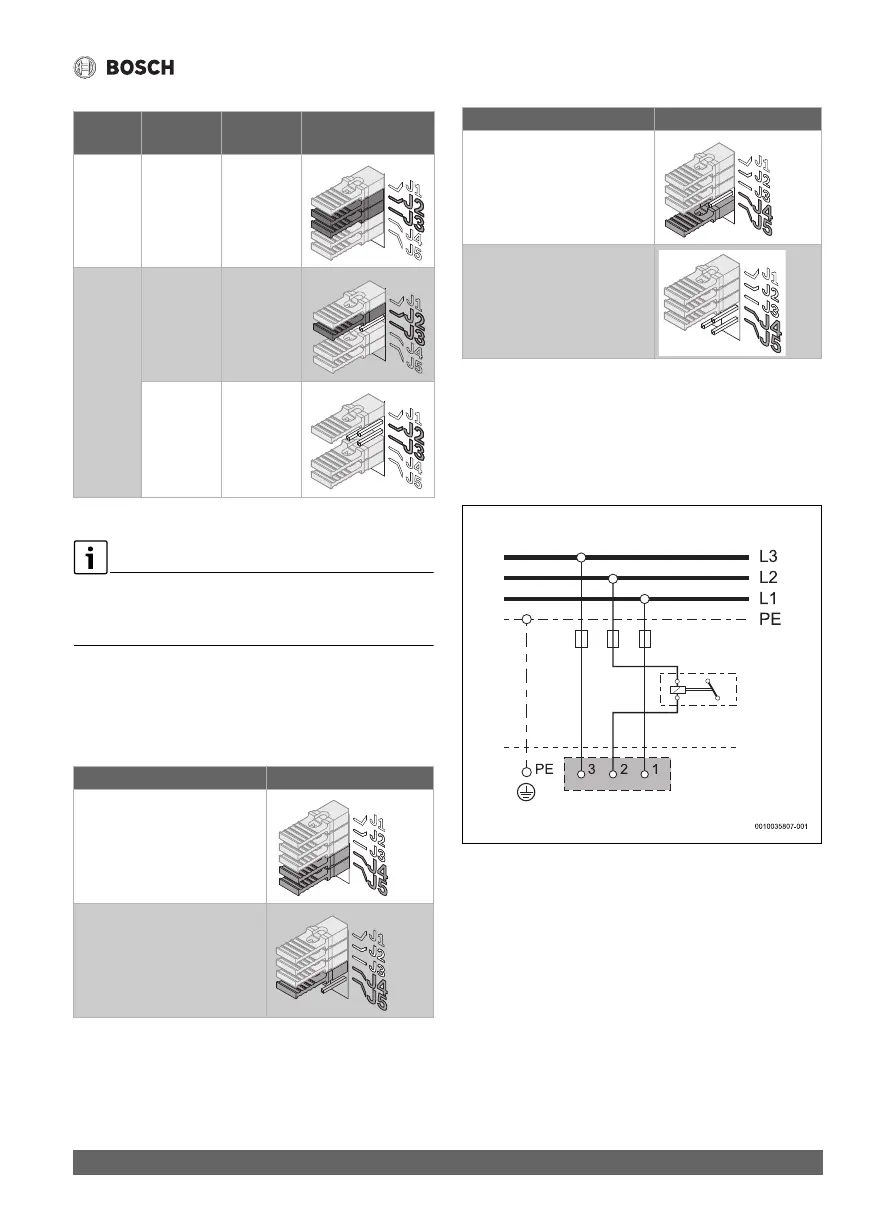

Bild 34 Schaltplan
▶Die Brücken J1 entfernen, um den Prioritätsrelais-Modus
in der Elektronik des Geräts zu aktivieren, siehe nachste-
hende Tabelle.
TR... 11/
13
TR... 15/
18/21
TR... 21/
24/27
Steckbrücken: J2 -
J3
13 kW
(Werksein
stellung)
21 kW
(Werkseinst
ellung)
27 kW
(Werkseinst
ellung)
11 kW
18kW 24kW
15kW 21kW
Max. Temperatur Steckbrücken: J4 - J5
Maximale Temperatur 57 °C
(Werkseinstellung)
Maximale Temperatur 53 °C
(EN60335 - falls das Gerät
Wasser zum Duschen liefert)
Maximale Temperatur 48 °C
Maximale Temperatur 42 °C
Max. Temperatur Steckbrücken: J4 - J5
