Deutsch | 11

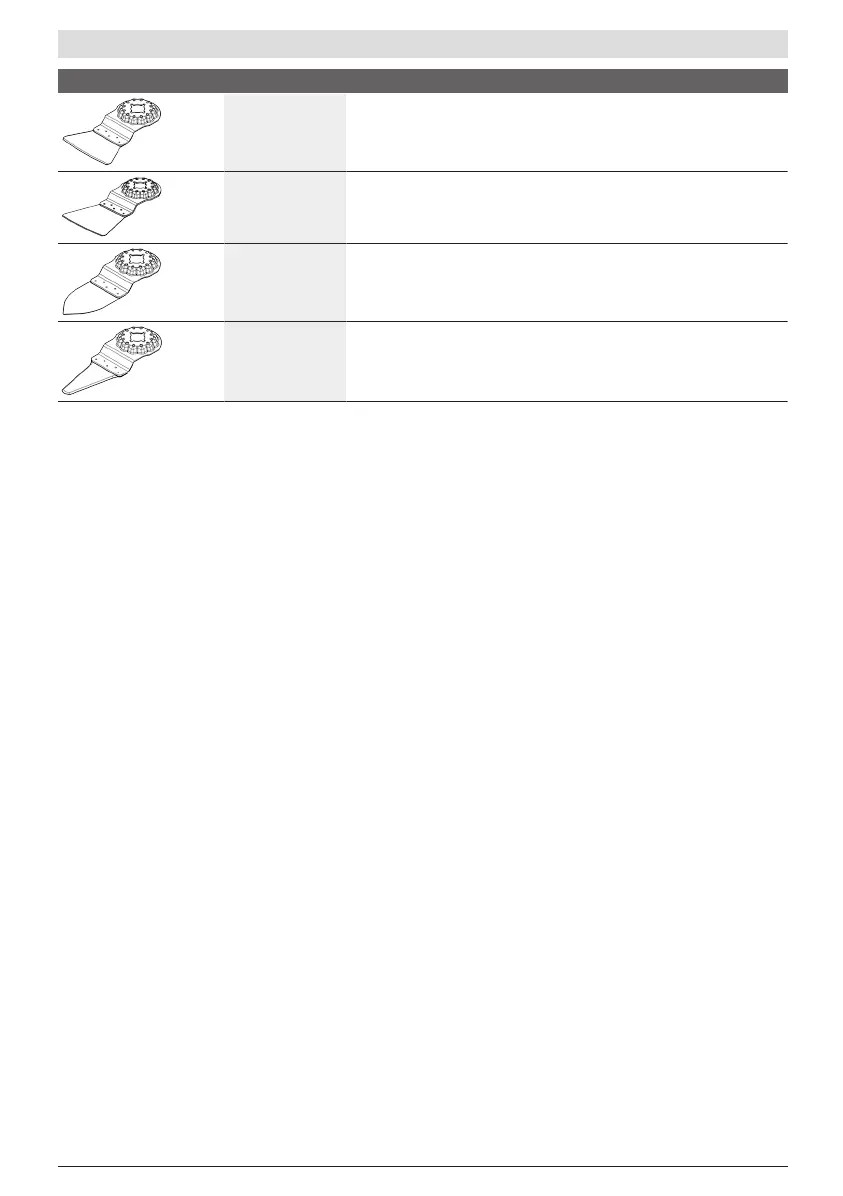

Einsatzwerkzeug Anwendungsbeispiele
Schaber, starr Schaben auf hartem Untergrund;
Beispiel: Entfernen von Mörtel, Fliesenkleber, Teppichkleberresten
Schaber, flexibel Flexibles Schaben auf weichem Untergrund;
Beispiel: Entfernen von Silikonfugen, Teppichkleber- und Farbresten
HM-Riff-Schleif-
finger
Schleifen von Holz oder Farbe an schwer zugänglichen Stellen ohne
Schleifpapier;
Beispiel: Abschleifen von Farbe zwischen Fensterladenlamellen, Schleifen
von Holzböden in Ecken
HCS-Universalfu-
genschneider
Schneiden und Trennen von weichen Materialien;
Beispiel: Schneiden von Silikon-Dehnfugen oder Fensterkitt
Einsatzwerkzeug montieren/wechseln
(sieheBilderAundB)
Entnehmen Sie gegebenenfalls ein bereits montiertes Ein-
satzwerkzeug.
Zum Entnehmen des Einsatzwerkzeugs lösen Sie mit dem
Innensechskantschlüssel(17) die Spannschraube(16) und
nehmen das Werkzeug ab.
Setzen Sie das gewünschte Einsatzwerkzeug (z.B.
Tauchsägeblatt(11)) so auf die Werkzeugaufnahme(9),
dass die Kröpfung nach unten zeigt (siehe Abbildung auf der
Grafikseite, Beschriftung des Einsatzwerkzeugs von oben
lesbar).
Drehen Sie das Einsatzwerkzeug in eine für die jeweilige Ar-
beit günstige Position und lassen Sie es in den Nocken der
Werkzeugaufnahme(9) einrasten. Dabei sind zwölf um 30°
versetzte Positionen möglich.
Für eine leichtere Montage hält der eingebaute Magnet(10)
das Einsatzwerkzeug in der gewünschten Position.
Befestigen Sie das Einsatzwerkzeug mit der
Spannschraube(16). Ziehen Sie die Spannschraube mit
dem Innensechskantschlüssel(17) so weit an, bis sie am
Einsatzwerkzeug anliegt.
u Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch
oder nicht sicher befestigte Einsatzwerkzeuge können
sich während des Betriebs lösen und Sie gefährden.
Tiefenanschlag montieren und einstellen (sieheBildC)
Der Tiefenanschlag(18) kann optional bei der Arbeit mit
Segmentsägeblättern verwendet werden.
Entnehmen Sie gegebenenfalls ein bereits montiertes Ein-
satzwerkzeug.
Schieben Sie den Tiefenanschlag(18) bis zum Anschlag und
mit der beschrifteten Seite nach oben über die
Werkzeugaufnahme(9) hinweg auf den Spannhals des Elek-
trowerkzeugs.
Der Tiefenanschlag ist für folgende Schnitttiefen vorgese-
hen:
– Mit Segmentsägeblättern ACZ85 .. mit Durchmesser
85mm: Schnitttiefen 8mm, 10mm, 12mm und 14mm
(Angabe auf dem Tiefenanschlag in größerer Schrift und
ohne Klammern).
– Mit Segmentsägeblättern ACZ100 .. mit Durchmesser
100mm: Schnitttiefen 14mm, 16mm, 18mm und
20mm (Angabe auf dem Tiefenanschlag in kleinerer
Schrift und in Klammern).
Setzen Sie das passende Segmentsägeblatt für die ge-
wünschte Schnitttiefe ein. Schieben Sie den
Tiefenanschlag(18) von der Werkzeugaufnahme(9) in Rich-
tung des Einsatzwerkzeuges, bis Sie ihn frei drehen können.
Drehen Sie den Tiefenanschlag(18) so, dass die gewünsch-
te Schnitttiefe über dem Abschnitt des Sägeblatts liegt, mit
dem gesägt werden soll. Schieben Sie den
Tiefenanschlag(18) wieder bis zum Anschlag auf den
Spannhals des Elektrowerkzeugs.
Nehmen Sie den Tiefenanschlag(18) für alle anderen
Schnitttiefen und für die Arbeit mit anderen Einsatzwerkzeu-
gen ab. Entnehmen Sie dazu das Einsatzwerkzeug und zie-
hen Sie den Tiefenanschlag vom Spannhals.
Zusatzgriff (Zubehör) montieren
Der vibrationsdämpfende Zusatzgriff (24) ermöglicht ein an-
genehmeres und sicheres Arbeiten.
Schrauben Sie den Zusatzgriff abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf in das Gewinde(8) ein.
u Verwenden Sie das Elektrowerkzeug nicht weiter,
wenn der Zusatzgriff beschädigt ist. Nehmen Sie kei-
ne Veränderungen am Zusatzgriff vor.
Wahl des Schleifblattes
Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblät-
ter verfügbar:
