5.11 噪音标准
举升机的噪音应小于75dB。为了您的健康着想，建议在您的
操作区域放置噪音计。
5.12 举升机结构
此剪式举升机属于藏地式安装汽车举升机，专为举升维修车
辆设计。举升机主要由两个大剪举升平台，两个小剪举升平
台和一台控制柜组成。主要工作原理为：当动力单元接通电
源，齿轮泵工作，液压油推动油缸活塞杆上升，带动剪刀支
架使平台整体上升，从而达到举升的目的。

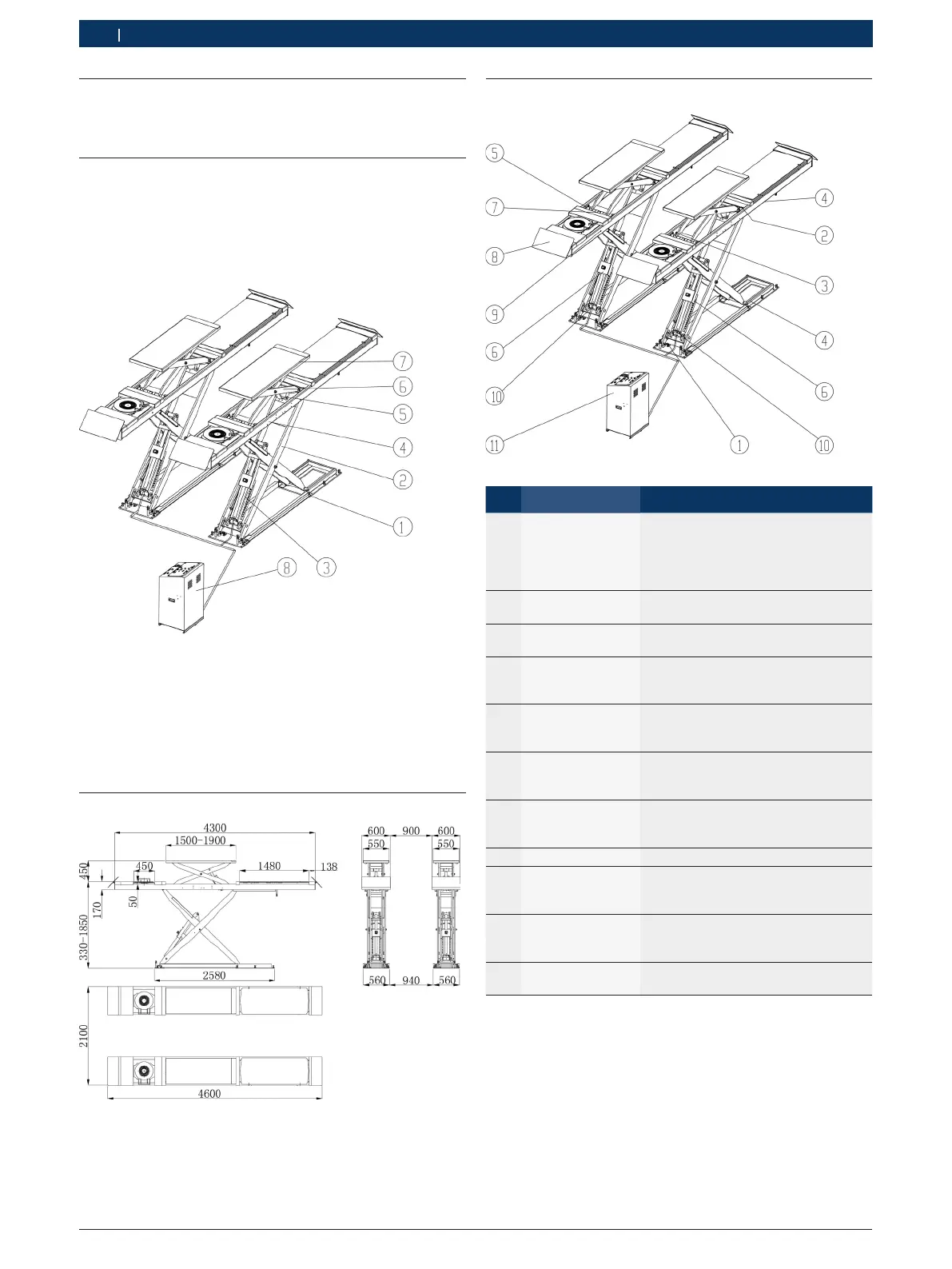

插图1: 举升机结构
1底板组件
2大剪支架
3大油缸组件
4大平台组件
5小油缸组件
6小剪支架
7小平台组件
5.13 尺寸图
插图2: 尺寸图（单位：mm）
5.14 安全结构介绍
插图3: 安全结构图
序号 名称 功能
1 大剪下限位开关 当机器降到离地面500mm的高度时，
自动停止下降，需按二次下降按钮，
举升平台才会继续下降，此时系统配
置的蜂鸣器会发出声光报警，警示操
作人员远离机器，避免被压到。
2 大剪上限位开关 当大剪平台上升到1850mm高度时，自动
停止上升，有效保护设备及人员安全。
3 小剪上限位开关 当小剪平台上升到450mm时，自动停止
上升，有效保护设备及人员安全。
4 大剪防翻装置 当举升机受力不平衡，一端受
力较大时，可防止举升平台翻
转，保护车辆和人员安全。
5 小剪防翻装置 当二次举升受力不平衡，一端受
力较大时，可防止举升平台翻
转，保护车辆和人员安全。
6 大剪保险齿 液压系统故障，油缸失去推力
时，可确保大剪举升平台不跌落
下来，保护人员及车辆安全。
7 小剪保险齿 液压系统故障，油缸失去推力
时，可确保小剪举升平台不跌落
下来，保护人员及车辆安全。
8 挡车板 防止车辆从平台两端滑落。
9 红外安全装置 当液压系统出现故障，两平台上升或下
降不同步时，自动切断系统电源，锁
止举升机，防止发生车辆侧翻事故。
10 防爆节流阀 当油管断裂时，减缓油缸液压油的
泄露速度，从而减缓举升平台的下
降速度，保护人员及车辆安全。
11 24V控件电压 采用24V操控电压，有效保
护操作人员安全。
