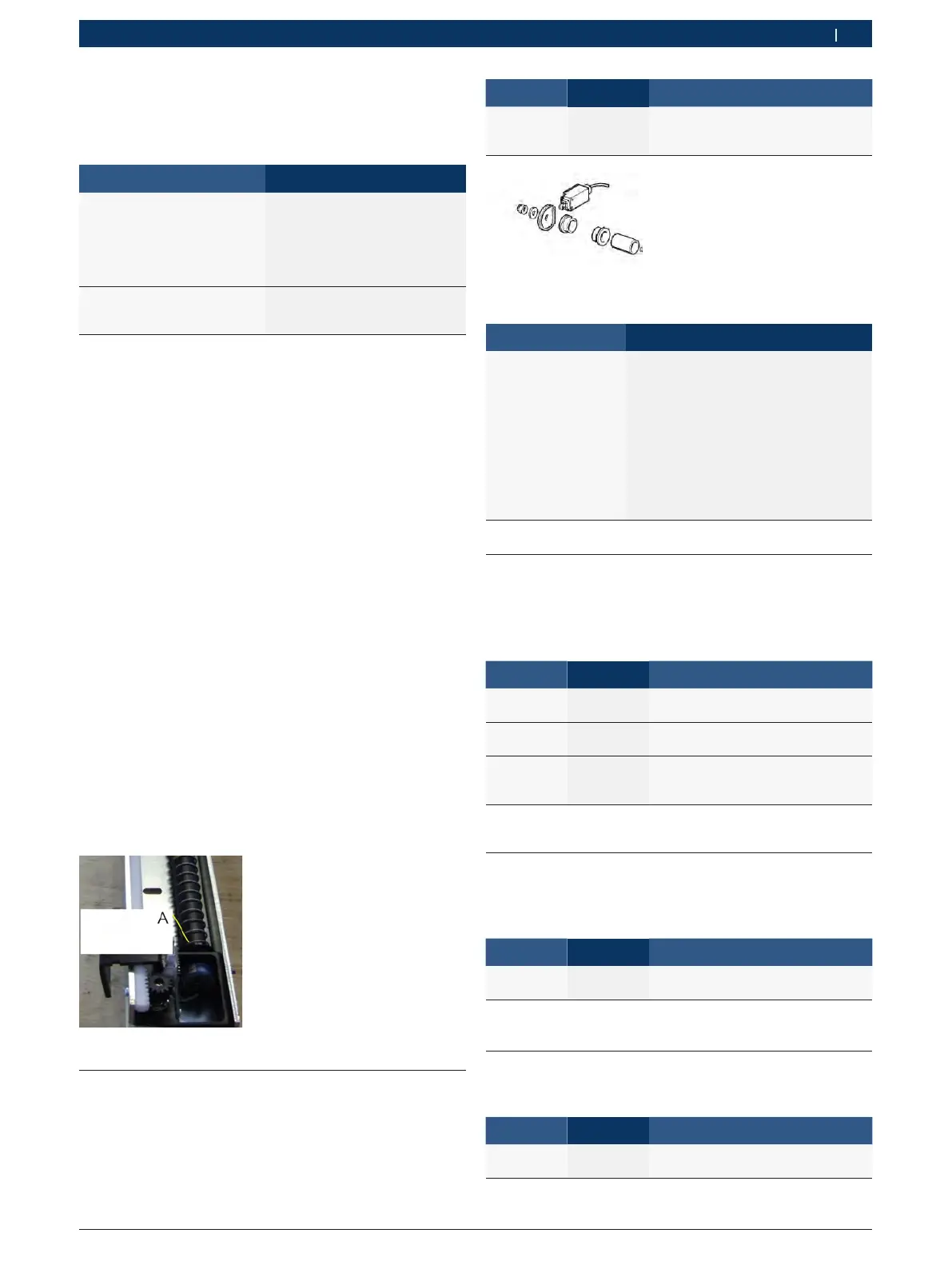

Selbsttest-Menü | WBE 4100 | 15WBE 4100 | 15 | 15 de
meters am Endanschlag bleibt. In diesem Fall ist
die folgende Prozedur für die "Positionierung des
Potentiometers für die Erfassung des Durchmessers"
durchzuführen.
Betriebsstörung Korrektur
Der Wert bleibt fest im Be-
reich der Endskala oder
zwischen 0 und 40.
R Sicherstellen, dass das Kabel
korrekt angeschlossen ist.
R Das Verbindungskabel aus-
wechseln (Code 654085).
R Die Potentiometer-Einheit
(Code 654107) auswechseln.
Der Wert passiert während
des Verstellwegs des Mes-
sarms den Nullpunkt.
Den Potentiometer neu po-
sitionieren (siehe nachfol-
gende Anweisungen)
Prozedur für die Positionierung des Potentiometers für
die Erfassung des Durchmessers:
¶ nur die Gewichteablage-Abdeckung entfernen, ohne
dabei die Karte abzutrennen;
¶ die Radauswuchtmaschine starten;
¶ das Selbsttest-Menü öffnen:
? die Taste SET solange drücken, bis die Textmel-
dung "TST" erscheint und anschließend die Taste
MM/INCH drücken;
? die Taste SET drücken, bis die Meldung "A0" er-
scheint;
? die Taste + ABSTAND drücken, bis die Meldung
"A7" erscheint;
¶ unter Beobachtung des Werts die Schraube auf dem
Gewindering lockern (A);
¶ den Messarm in Ruhestellung halten und dabei
gleichzeitig den Potentiometer bis auf einen Wert
von 200 ± 50 drehen;
¶ die Feststellschraube wieder anziehen;
¶ die ordnungsgemäße Betriebsweise während des
Verstellwegs des Potentiometers prüfen;
¶ die Maschine wieder schließen;
¶ die Prozedur für die Eichung der Messarme fortset-
zen (Kap. 7).
8.5 INP
Mit dieser Abkürzung wird die Funktion bezeichnet, die
direkt die Betriebsweise des Mikroschalters an der Ra-
dschutzabdeckung steuert.
Bei einer korrekt funktionierenden Maschine erscheint
bei Absenkung der Radschutzabdeckung auf dem rech-
ten Display die Meldung ON.
Display LI Display RE Beschreibung
INP ON/OFF Status der Radschutzabdeckung:
OFF offen,
ON abgesenkt
HINWEISE FÜR DIE WARTUNG:
Betriebsstörung Korrektur
Der Wert verän-
dert sich nicht.
R Den ordnungsgemäßen An-
schluss an die Karte prüfen.
R Prüfen, ob der Nocken (Co-
de 653035) für die Betäti-
gung des Mikroschalters ord-
nungsgemäß funktioniert.
R Den Mikroschalter auswech-
seln (Code 653279).
R Die Karte auswechseln (Co-
de 654044). (Siehe Kap. "Kar-
te auswechseln).
8.6 CNT
Mit dieser Abkürzung wird der Zähler bezeichnet, der
die Zahl der durchgeführten Messläufe erfasst.
Um in der Funktion zu blättern, wird die Taste + ENT-
FERNUNG verwendet.
Display LI Display RE Beschreibung
Cnt
Die Taste "+ ENTFERNUNG drük-
ken, um durch das Menü zu blättern
1 500 Gesamtzahl der durchgeführ-
ten Messläufe (z.B.: 1500)
6 Anzahl der an diesem Tag durch-
geführten Messläufe (seit Ein-
schaltung der Maschine)
8.7 LED
Die Abkürzung steht für den Test der LED-Kontrollleuch-
ten der Karte. Um in der Funktion zu blättern, wird die
Taste + ENTFERNUNG verwendet.
Display LI Display RE Beschreibung
Led
Die Taste "+ ENTFERNUNG drük-
ken, um durch das Menü zu blättern
8.8 TAR
Mit diesem Menü können die Eichungswerte der Karte
überprüft werden.
Display LI Display RE Beschreibung
Tar
Die Taste "+ ENTFERNUNG drük-
ken, um durch das Menü zu blättern
