16 | WBE 4100 | Karte auswechselnde
8.9 REL
Diese Abkürzung steht für die Funktion der relativen
Wuchtung.
Diese Prozedur wird dann zur Prüfung der Maschine
verwendet, wenn nach Anbringung der geforderten Ge-
gengewichte das Rad nicht "auf Null geht".
HINWEISE FÜR DIE WARTUNG: Prozedur für relative
Eichung.
¶ die Taste SET solange drücken, bis die Textmeldung
"TST" erscheint und anschließend die Taste MM/
INCH drücken;
¶ die Taste SET drücken, bis die Meldung "REL" er-
scheint;
¶ das Rad aufspannen;
¶ die Radschutzabdeckung senken und den Messlauf
starten;
¶ die Maschine zeigt die Unwucht des Rades an, die in
den Maschinenspeicher übernommen wird;
¶ die Radschutzabdeckung senken und einen zweiten
Messlauf starten;
¶ auf dem Display erscheint nun "0" "0";
¶ die Prüfung der Radauswuchtmaschine fortsetzen
wie im Kapitel der Einleitung dargestellt.
! ACHTUNG: Um diese Funktion zu deaktivieren, muss
die Radauswuchtmaschine ausgeschaltet werden.

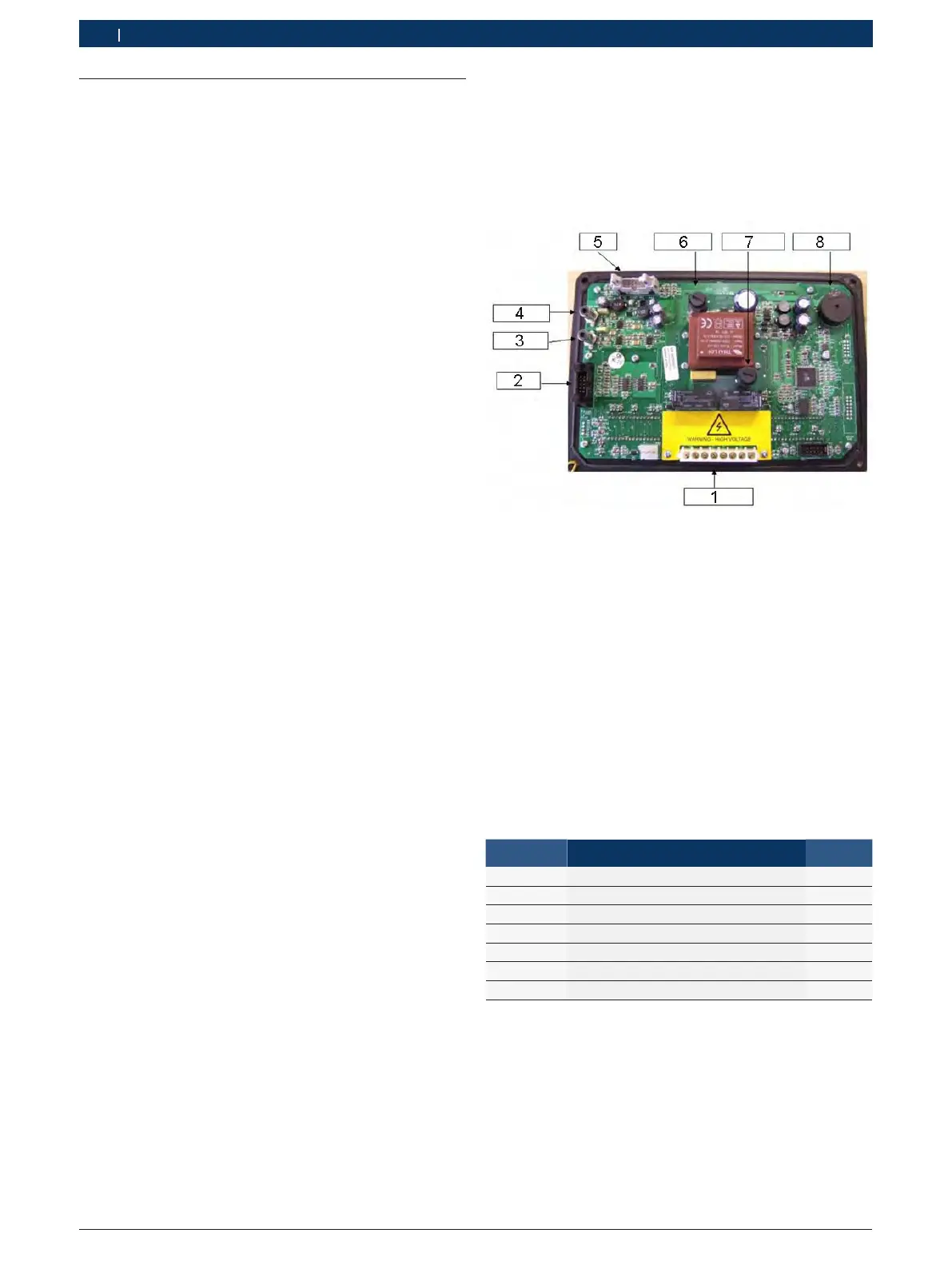

9. Karte auswechseln
HINWEISE FÜR DIE WARTUNG:
Falls die Karte ausgewechselt werden muss (Cod.
654044) müssen die korrekten Konfigurationen vorge-
nommen (Kap.5 und Kap. 6) und die gesamte Prozedur
für die Eichung vorgenommen werden (Kap. 7).
1. Stromversorgung
2. Encoder
3. Pick-up int
4. Pick-up ext
5. Messarme
6. F=400mAT
7. F1=500mAT
8. Buzer (Bip)
! ACHTUNG: Die beiden Sensoren (Cod. 654432) sind
identisch. Um sie während der Produktion zu unter-
scheiden, wird der rote Messsensor außen und der
schwarze Sensor innen montiert (Kap. 8.4.1).
10. Empfohlene Ersatzteile
CODE Beschreibung Menge
654044
Bedientafel+Karte
1
653272
Optoelekronik-Aggregat
1
42136
Bremskabel
2
41335
Riemen
1
654432
Sensor
2
632900
Bremsbacke mit Bremsbelag
2
653095
Kondensator-Aggregat
1
