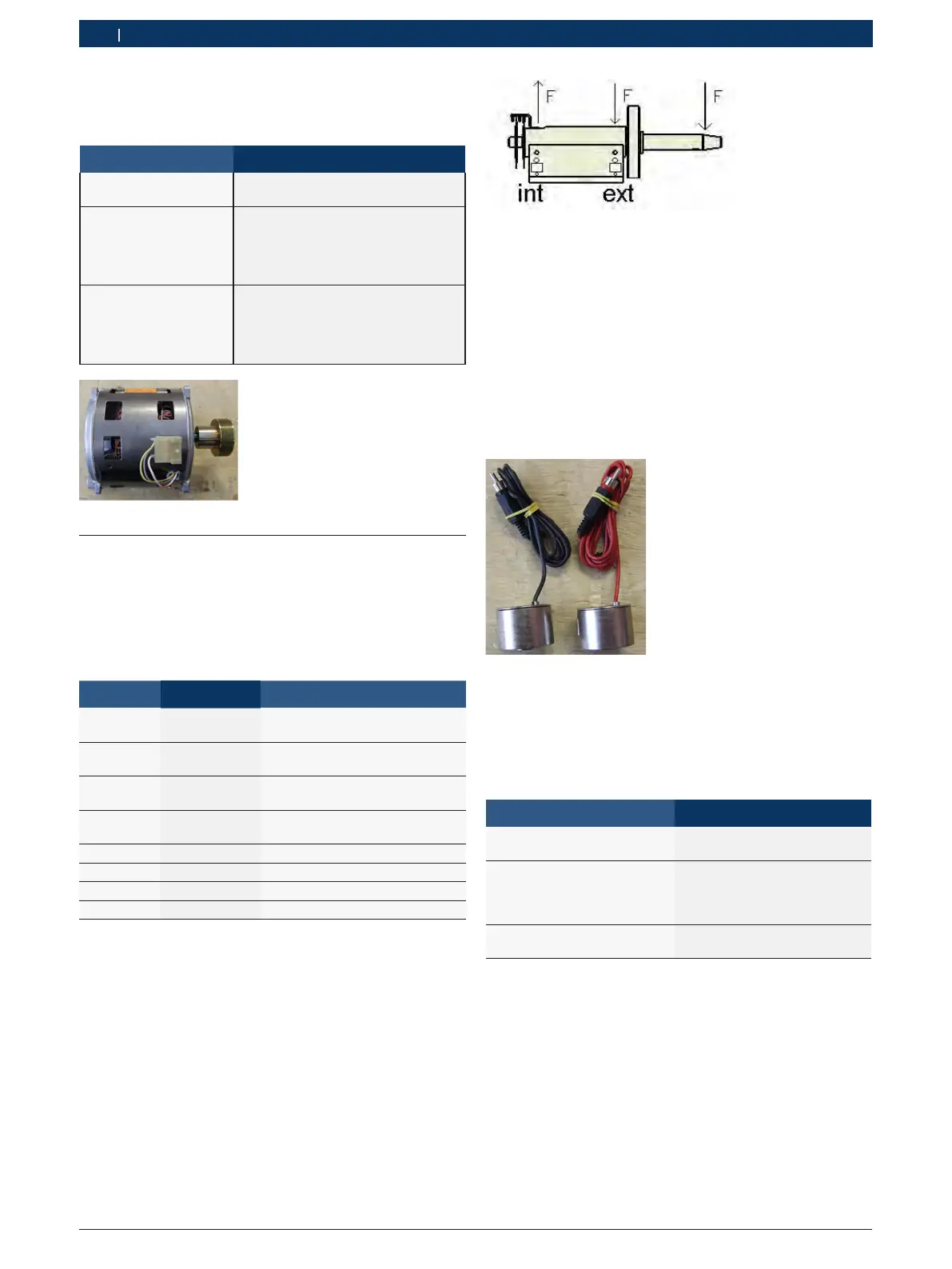

40 | WBE 4100 | Menù di auto-diagnosises
NOTA PARA LA ASISTENCIA:
A continuación se nombran defectos recurrentes del
motor:
Defecto Corrección
La rueda no gira.
R Revisar las conexiones eléctricas.
R Sustituir el motor (cod. 654370).
El motor no alca-
za la velocidad de
equilibrado compro-
bar que el podóme-
tro esté conectado.
R Revisar la tensión de la cor-
rea de transmisión.
R Sustituir el motor (cod. 654370).
La rueda no frena (en
corriente contraria).
R Revisar y si es necesario cambi-
ar el condensador (cod. 653095).
R Revisar y si es necesario cambiar
la tarjeta principal(cod. 654044).
(Apartado sustitución tarjeta)
8.4 A
Página para el control de las entradas analógicas.
Desde este menú es posible leer directamente la señal
que llega de los sensores (pick-up y potenciómetros),
para poder identificar la causa de un posible defecto.
A continuación se muestra un resumen de las funcio-
nes:
Display IZQ Display DCHA Descripción
A0 510 Lectura entrada analógi-
ca pick-up externo
A1 510 Lectura entrada analó-
gica pick-up interno
A2 510 Lectura entrada analógica
pick-upexterno amplificado
A3 510 Lectura entrada analógica
pick-upinterno amplificado
A4 ### No utilizado
A5 200 Lectura potenciómetro distancia
A6 ### No utilizado
A7 200 Lectura potenciómetro diámetro
8.4.1 A0
Señal del pick-up externo.
El sensor de tipo piezo-eléctrico lee una variación de
fuerza.
En fase de revisión del aparato comprobar que:
R el valor de reposo esté a mitad de la escala de lectu-
ra;
R empujando el eje hacia abajo el valor incremente
hasta el final de la escala;
R alzando hacia arriba el eje el valor disminuya hasta
cero.
8.4.2 A1
Señal del pick-up interno.
Ahora el sensor está montado en la otra posición.
En fase de revisión del aparato comprobar que:
R el valor de reposo esté en la mitad de la escala de
lectura;
R empujando el eje hacia abajo el valor disminuya
hasta cero;
R alzando hacia arriba el eje, el valor incremente hasta
el final de la escala.
NOTA PARA LA ASISTENCIA:
Los sensores (cod. 654432) son idénticos y para distin-
guirlos, en producción, se monta el pick-up rojo en el
exterior y el negro en el lado interno.
A continuación se enumeran algunos ejemplos de de-
fectos y posibles remedios:
Defecto Corrección
Uno de los pick-up está satu-
rado: tensión igual a 0 o 1024.
R Sustituir la tarjeta.
R Sustituir el pick-up.
Se nota diferencia ent-
re los valores de repo-
so: ej. interno 510 (de 480
a 550 OK) - externo 430.
R Recolocar los pick-up.
R Sustituir el pick-up (en es-
te ejemplo el externo).
La equilibradora necesita ser
medida frecuentemente.
R Recolocar los pick-up.
R Sustituir ambos pick-up.
En fase de asistencia si se presentase la posibilidad,
sugerimos empezar cambiando la tarjeta principal (cap.
2.7) de la equilibradora al ser un procedimiento más
sencillo y rápido que la sustitución de los pick up. Si
todavía después de haber montado la tarjeta nueva el
problema no se ha resuelto, volver a montar la tarjeta
vieja y realizar el cambio del/ de los sensores/ como
se muestra a continuación. La única diferencia entre
el ajuste de tensión y sustitución del pick-up es que en
el segundo caso el sensor viene remplazado por otro
nuevo.
