Configuración del sistema
Español
Conexión del TV y del vídeo al centro multimedia
Nota: Hay dos opciones para conectar el TV y el vídeo al centro multimedia. En primer lugar,
debe comprobar si el TV tiene tomas de salida de audio. Consulte la guía de usuario del TV si
necesita más información.
Si el TV tiene tomas de salida de audio
Si el TV tiene tomas de salida de audio, canalice directamente el audio del TV al sistema de
entretenimiento para el hogar 3•2•1 (Figura 12).
1. Conecte un extremo del cable estéreo suministrado a la toma TV Audio IN del panel
posterior del centro multimedia. Introduzca el conector blanco RCA en la toma blanca
del TVL. Introduzca el conector rojo RCA en la toma roja del TVR.
2. Conecte el otro extremo del cable estéreo a los conectores de salida de audio de su TV.
Introduzca el conector blanco RCA en la toma blanca AUDIO OUT L. Introduzca el
conector rojo RCA en la toma roja AUDIO OUT R.
3. Introduzca un extremo del cable de vídeo suministrado (amarillo) en la toma Video OUT
C (compuesto) situada en la parte posterior del centro multimedia. Inserte el otro
extremo del cable de vídeo en una de las tomas de entrada de vídeo del TV.

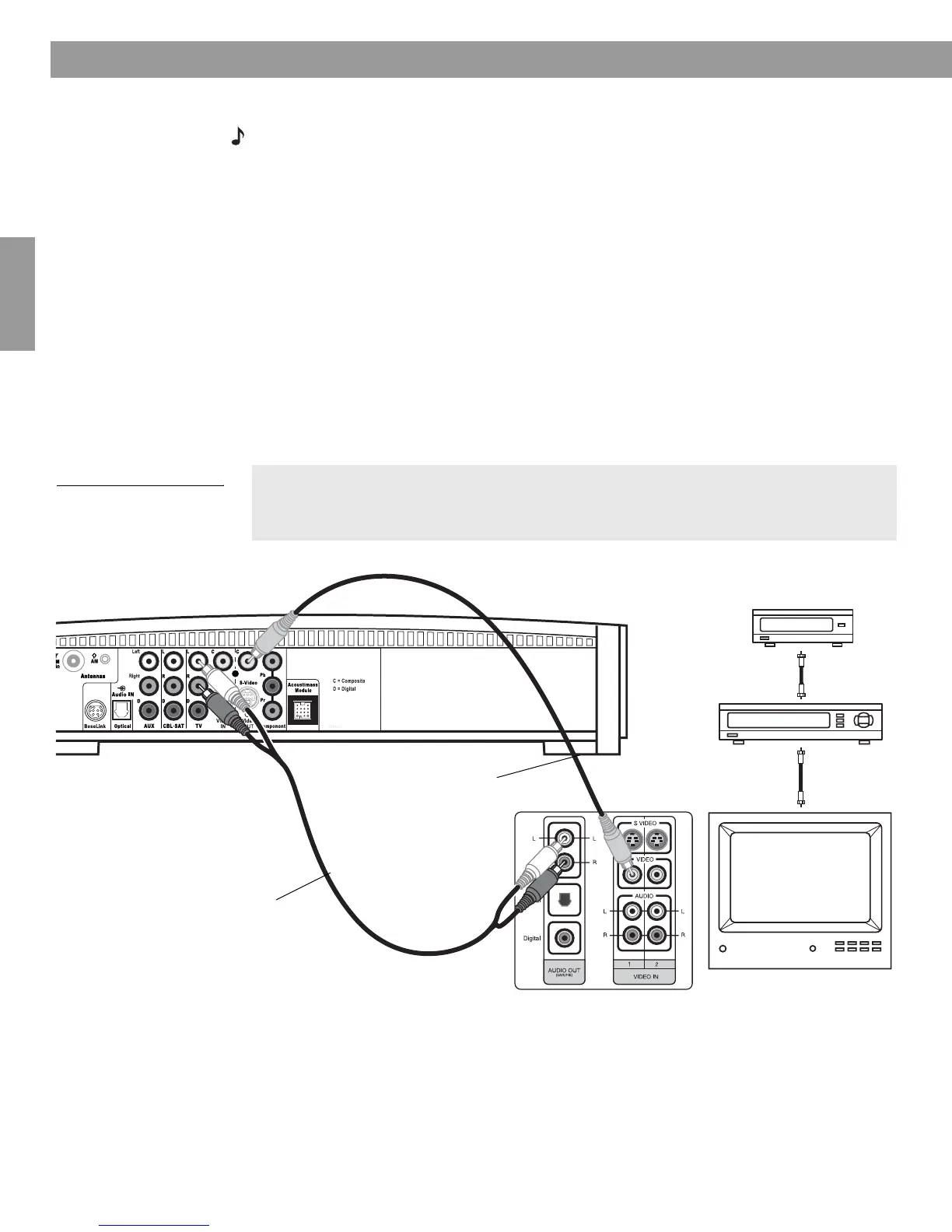

Figura 12
Conexiones de TV y vídeo
al centro multimedia
Recuerde el nombre de la entrada de vídeo del TV a la que ha conectado el cable
de vídeo (por ejemplo: Vídeo 1, Entrada 1, o Aux). Más adelante, necesitará
seleccionar la entrada de vídeo correspondiente en su TV para poder ver la salida
de vídeo del sistema 3•2•1.
Cable de vídeo
(conectores
amarillos)
Cable estéreo
(conectores rojos y blancos)
Receptor de cable/satélite
(cuando corresponda)
VCR
Televisor
* Pueden llevar la etiqueta “FIXED”, “MONITOR”, o “HiFi”.
*
Panel conector
del TV
Cable
existente
Cable
existente
