Norsk • 35Monteringsveiledning • PowerSpace P2600A/P21000A/P4300A
PRO.BOSE.COM

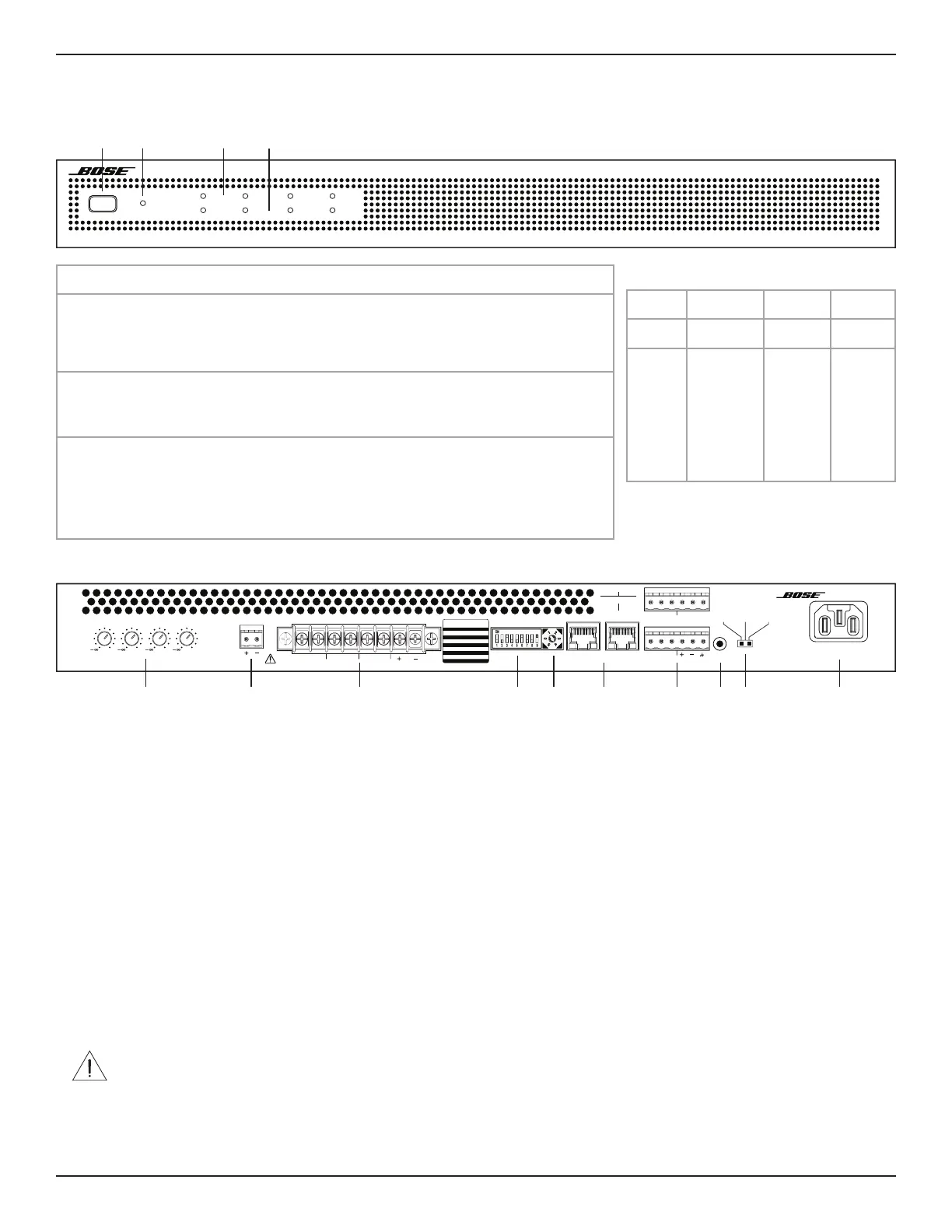

Produktopplysninger
PowerSpace P4300A
Frontpanel
PowerSpace Versatile Power Amplifier
1
POWER
SIGNAL
LIMIT
2
3 4
P4300A
q Av/På-knapp:
Inn-/utkobling av
standbymodus.
w Strømlampe:
Angir drifts- eller
feiltilstand.
Hvitt (lyser): Enheten er på.
Hvitt (blinker): Enheten er i standbymodus.
Rødt (lyser): Strømforsyningsfeil
Rødt (blinker): Varmefeil
e Lampe for
inngangssignal:
Lampene er
uavhengige
hverandre.
Grønt: Signal er tilgjengelig.
Gult: Nesten klipping på inngangssignal
Rødt: Klipping på inngangssignal
r Lampe for
utgangsgrense:
Lampene er
uavhengige
hverandre.
Gult: Forsterkeren begrenser et utgangssignal.
Rødt (lyser): Feil på kan.1 og 2 forsterkerA
Feil på kan.3 og 4 forsterkerB
Rødt (alle lyser): Varmefeil
Rødt (blinker): Utgangssignalene dempes.
q w e r
Bakpanel
100-240V ~ 50/60HZ
950W MAX
PowerSpace P4300A
Versatile Power Amplifier
2
0
1
0
4
0
3
0
OUTPUT ATTENUAT ION MUTE OUTPUT
CLASS 2
WIRING
INPUT
SELECT
AmpLink
INPUT THRU
INPUT
UPDATE
GAIN
(SENSITIVITY)
HIGH MID LOW
(-10 dBV) (4 dBu) (14 dBu)
ERRLNK ERRLNK
12
3412
SWITCH
SETTINGS OFF ON
1 AUTO STDBY OFF ON
2 MUTE NO NC
3 GLOBAL OUT 70V 100V
4 OUTPUT 1 HiZ LowZ
5 OUTPUT 2 HiZ LowZ
6 OUTPUT 3 HiZ LowZ
7 OUTPUT 4 HiZ LowZ
8 I-SHARE 1 & 2 OFF ON
9 I-SHARE 3 & 4 OFF ON
4. —
5. —
Analog Input
0. 1:1
1. 1:ALL
2. 1–4
3. 5–8
AmpLink Input
34
q Kontroller for utgangsattenuering: Kontroller for attenuering av hver enkelt utgang. Drei kontrollene med urviseren for å redusere attenueringen
og mot urviseren for å øke attenueringen. Kontrollene må stå på 0dB attenuering for at utgangene skal levere nominell eekt.
w Demping: Normalt åpne eller normalt lukkede tørre kontakter kan dempe alle utgangene. Dempepolariteten kan inverteres med en DIP-bryter.
e Utgangsrekkeklemme: 8-pinners rekkeklemme for tilkobling av høyttalere. Hver kanal kan levere opptil 300watt uansett belastning til 4, 8,
70V eller 100V. Utgangene kan kombineres med I-Share.
r DIP-brytere: En rad med brytere som brukes til å konfigurere forsterkeren.
1. Automatisk standby: Hvis aktivert (On), går forsterkeren i strømsparemodus etter 20minutter uten inngangssignal. Hvis forsterkeren er i
strømsparemodus og den registrerer et lydsignal, går den automatisk tilbake til normal driftsmodus og forsterker lyden i løpet av ett sekund.
Standardstillingen er O.
2. Dempepolaritet: Sett dempepolariten til NO (normalt åpen) eller NC (normalt lukket). NO er standardstillingen.
3. Global utgang: Setter utgangskapasiteten til 70V eller 100V for alle utganger som har DIP-bryteren satt til Hi-Z. I 70V høyZ-modus og
lavZ-modus, 100V
P
og 70V
RMS
aktiveres begrensning automatisk. I 100V høyZ-modus 100V
RMS
aktiveres begrensning automatisk.
4. Utgang1: Velg 70/100V utgang med høy impedans (Hi-Z) eller 4–8 utgang med lav impedans (Low-Z) for utgang1.
5. Utgang2: Velg 70/100V utgang med høy impedans (Hi-Z) eller 4–8 utgang med lav impedans (Low-Z) for utgang2.
6. Utgang3: Velg 70/100V utgang med høy impedans (Hi-Z) eller 4–8 utgang med lav impedans (Low-Z) for utgang3.
7. Utgang4: Velg 70/100V utgang med høy impedans (Hi-Z) eller 4–8 utgang med lav impedans (Low-Z) for utgang4.
8. I-Share 1 og 2: Leverer 2× kanaleekt ved å kombinere strømmen på utgang1 og 2.
9. I-Share 3 og 4: Leverer 2× kanaleekt ved å kombinere strømmen på utgang3 og 4.
Merk: Med forsterkeren avslått eller i standbymodus setter du I-Share-DIP-bryterne i On-stilling og fester den/de medfølgende I-Share-broen(e) på
tvers av de fire første og/eller fire siste utgangsklemmene. Deretter kobler du høyttalerlasten(e) til forsterkeren. Koble I-Share-høyttalerlast1 og 2 til
forsterkeren på klemme 1+ og 1– (eller 2+ og 2–). Koble I-Share-høyttalerlast3 og 4 til forsterkeren på klemme 3+ og 3– (eller 4+ og 4–).
t Inngangsvelger: Hjulet brukes til å velge analoge innganger eller AmpLink-inngang. Standardinnstillingen er 1:1.
y AmpLink-porter: Inngang RJ-45-kontakt som kan motta opptil åtte kanaler fra et Bose AmpLink-produkt. Det er også mulig å kjedekoble alle
åtte kanalene via Thru-porten til opptil åtte andre Bose AmpLink-produkter, med maks 10m avstand mellom produktene.
FORSIKTIG: Det kreves en skjermet, rett EIA/TIA 568B Cat5-kabel eller tilsvarende for at AmpLink skal fungere som tilsiktet. Uskjermet
kabel støttes ikke og kan føre til feil på AmpLink-funksjonen. Ingen av RJ-45-portene må kobles til et Ethernet-basert nettverk.
u Analog inngang: Linjeinngang for balanserte analoge lydsignaler.
i Oppdateringsport: Brukes til fastvareoppdatering.
o Bryter for inngangsforsterkning/følsomhet: Brukes til å stille inn global inngangsforsterkning/følsomhet: høy (–10dBv følsomhet), middels
høy (4dBu følsomhet) eller lav (14dBu følsomhet).
a Strøminngang: Kontakt for strømkabel (IEC 60320-C14-kontakt). Å trekke ut strømkabelen mens forsterkeren er på, er en akseptabel måte åslå
den av på.
q w e r t y u i o a
Kun feil
Strømfor-
syningsfeil*
Varmefeil Forster-
kerfeil
Strøm-
lampe
Lyser rødt Blinker
rødt
-
Grense-
lamper
- Alle lyser
rødt
Kan.1 og
2 lyser
rødt,
forster-
kerA
Kan.3 og
4 lyser
rødt,
forster-
kerB
*Med unntak av bortfall av nettstrøm
Hvis ikke en strømforsynings- eller
forsterkerfeil kan rettes opp, må forsterkeren
skiftes ut.
