Polski 39Podręcznik instalacji PowerSpace P2600A/P21000A/P4300A
PRO.BOSE.COM
Informacje o produkcie
PowerSpace P2600A/P21000A

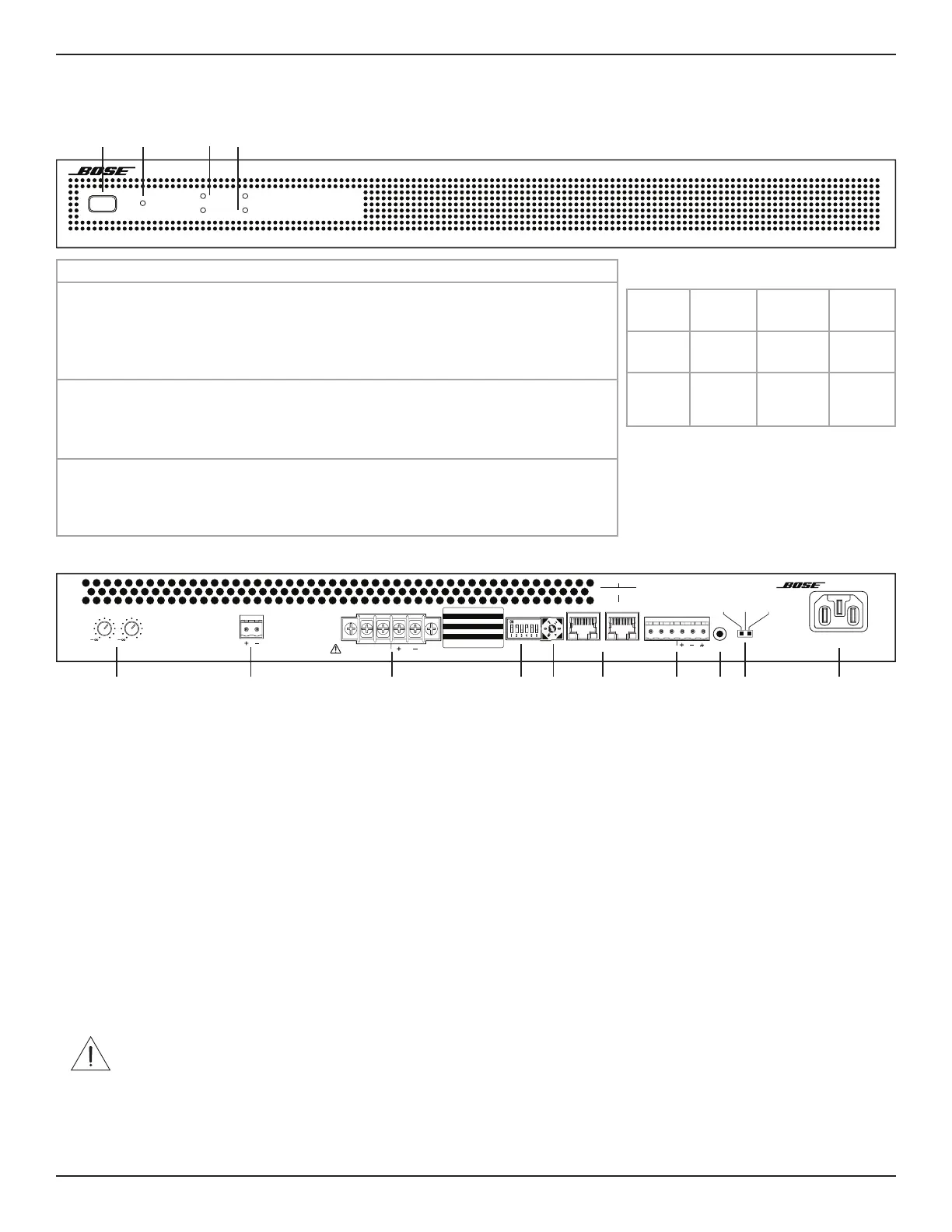

Panel przedni
PowerSpace Versatile Power Amplifier
1
POWER
SIGNAL
LIMIT
2
P2600A
q Przełącznik zasilania:
Stan czuwania we/wy.
w Wskaźnik zasilania:
Sygnalizacja stanu
zasilania lub awarii.
Biały (ciągłe światło): System jest włączony
Biały (miga): Urządzenie znajduje się w trybie
czuwania
Czerwony (ciągłe światło): Awaria zasilacza
Czerwony (miga): Usterka termiczna
e Dioda LED sygnału
wejściowego:
Każda dioda LED
działa niezależnie.
Zielony: Wykryto sygnał
Pomarańczowy: Sygnał wejściowy jest bliski
przycięcia
Czerwony: Sygnał wejściowy jest przycinany
r Dioda LED limitu
sygnałuwyjściowego
Każda dioda LED
działa niezależnie.
Pomarańczowy: Wzmacniacz ogranicza sygnał
wyjściowy
Czerwony (oba ze stałym światłem): Awaria
wzmacniacza
Czerwony (miga): Sygnały wyjściowe są wyciszone
q w e r
Tylny panel
100-240V ~ 50/60HZ
570W MAX
PowerSpace P2600A
Versatile Power Amplifier
2
0
1
0
OUTPUT ATTENUAT ION MUTE OUTPUT
12
CLASS 2
WIRING
SWITCH SETTINGS OFF ON
1 AUTO STANDBY OFF ON
2 MUTE POLARITY NO NC
3 GLOBAL OUT 70V 100V
4 OUTPUT 1 HiZ LowZ
5 OUTPUT 2 HiZ LowZ
6 I-SHARE OFF ON
OUTPUTS
INPUT
SELECT
4. 5–6
5. 7–8
Analog Input
0. 1:1
1. 1:ALL
2. 1–2
3. 3–4
AmpLink Input
AmpLink
INPUT THRU
INPUT
12
UPDATE
GAIN
(SENSITIVITY)
HIGH MID LOW
(-10 dBV) (4 dBu) (14 dBu)
ERRLNK ERRLNK
q Regulatory tłumienia sygnału wyjściowego: Elementy sterujące tłumieniem sygnału wyjściowego dla każdego wyjścia. Należy obrócić elementy
sterujące zgodnie z ruchem wskazówek zegara, aby zmniejszyć tłumienie, lub przeciwnie do ruchu wskazówek zegara, aby je zwiększyć. Tłumienie
musi wynosić 0 dB, aby odpowiednie wyjście osiągnęło moc znamionową.
w Wyciszenie: Otwarte lub zamknięte wejścia stykowe mogą wyciszać wszystkie wyjścia. Polaryzację można odwrócić za pomocą przełącznika DIP.
e Blok przyłączy wyjściowych: 4-stykowe złącze blokowe do dołączania głośników. Każdy kanał może dostarczać do 600 W (P2600A) i do 1000 W
(P21000A) bez względu na obciążenie do 4 , 8 , 70 V lub 100 V. Wyjścia mogą zostać podłączone do modułu I-Share.
r Przełączniki DIP: Zestaw przełączników używanych do konfiguracji wzmacniacza.
1. Automatyczny tryb czuwania: Po (włączeniu (On) wzmacniacz przechodzi w tryb oszczędzania energii po 20 minutach bez sygnału
wejściowego. W trybie niskiego poboru mocy po wykryciu sygnału audio wzmacniacz automatycznie wybudzi się i wzmocni dźwięk w ciągu
sekundy. Domyślnie urządzenie jest wyłączone (O).
2. Polaryzacja wyciszenia: Przełączanie polaryzacji wyciszenia pomiędzy pozycjami NO (normalnie otwarty) a NC (normalnie zamknięty). NO jest
pozycją domyślną.
3. Globalne wyjście: Ustawia moc wyjściową na 70V lub 100V dla wszystkich wyjść, dla których przełącznik DIP jest ustawiony na Hi-Z. W trybie
70V Hi-Z i Low-Z ograniczniki 100 V
P
i 70 V
RMS
są ładowane automatycznie. W trybie Hi-Z ograniczniki 100 V
RMS
są ładowane automatycznie.
4. Wyjście 1: Należy wybrać wyjście 70/100V o wysokiej impedancji (Hi-Z ) lub wyjście o niskiej impedancji 4-8 (Low-Z) dla Wyjścia 1.
5. Wyjście 2: Należy wybrać wyjście 70/100V wysokiej impedancji (Hi-Z ) lub wyjście o niskiej impedancji 4-8 (Low-Z) dla Wyjścia 2.
6. I-Share 1 i 2: Dostarcza 2-kanałową moc poprzez połączenie prądu z Wyjść 1 i 2. Gdy wzmacniacz jest wyłączony lub znajduje się w trybie
czuwania, należy ustawić przełącznik DIP w pozycji On (Wł.) i założyć dołączoną zworkę na cztery styki wyjściowe. Następnie należy podłączyć
obciążenie głośnika do wzmacniacza za pomocą przyłączy 1+ i 1- (lub 2+ i 2-).
t Przełącznik wyboru sygnału wejściowego: Pokrętło umożliwia wybór wejścia analogowego lub AmpLink audio. Domyślny stan to analogowy 1:1.
y Porty AmpLink: Złącze wejścia RJ-45 odbiera do ośmiu cyfrowych kanałów z urządzenia Bose AmpLink. Wzmacniacz obsługuje także ścieżkę Thru.
która umożliwia szeregowe łączenie ośmiu cyfrowych kanałów audio do ośmiu innych produktów firmy Bose AmpLink, w odległości maksymalnie
10metrów między produktami.
PRZESTROGA: Prawidłowe działanie złącza AmpLink wymaga ekranowanego kabla prostego kat. 5 EIA/TIA 568B lub podobnego.
Nieekranowany kabel nie jest obsługiwany i może powodować nieprawidłowe działanie audio AmpLink. NIE należy podłączać żadnego
portuRJ-45 do sieci Ethernet.
u Gniazdo analogowe: Wejście liniowe do zbalansowanych analogowych sygnałów audio.
i Port aktualizacyjny: Służy do aktualizacji oprogramowania sprzętowego.
o Przełącznik wzmocnienia/czułości: Należy przesunąć przełącznik, aby ustawić globalne wzmocnienie/czułość na wysokie wzmocnienie
(czułość -10 dBv), średnie wzmocnienie (czułość 4 dBu) lub niskie wzmocnienie (czułość 14 dBu).
a Wejście zasilania: Złącze przewodu zasilającego (wejście IEC 60320-C14). Odłączenie przewodu zasilającego przy włączonym wzmacniaczu jest
akceptowalną metodą wyłączania zasilania.
q w e r t y u i o a
Tylko usterki
Awaria
zasilacza*
Usterka
termiczna
Awaria
wzmac-
niacza
Wskaźnik
zasilania
Stałe
czerwone
światło
Miga (czer-
wony)
Diody
LED
limitu
Czerwony
(wszystkie
ze stałym
światłem)
Czerwony
(wszystkie
ze stałym
światłem)
*z wyjątkiem zaniku sieci AC
Jeśli nie można naprawić awarii zasilacza lub
wzmacniacza, należy go wymienić.
