PowerSpace P2600A/P21000A/P4300A •
安裝指南
PRO.BOSE.COM
產品詳細資料
PowerSpace P4300A

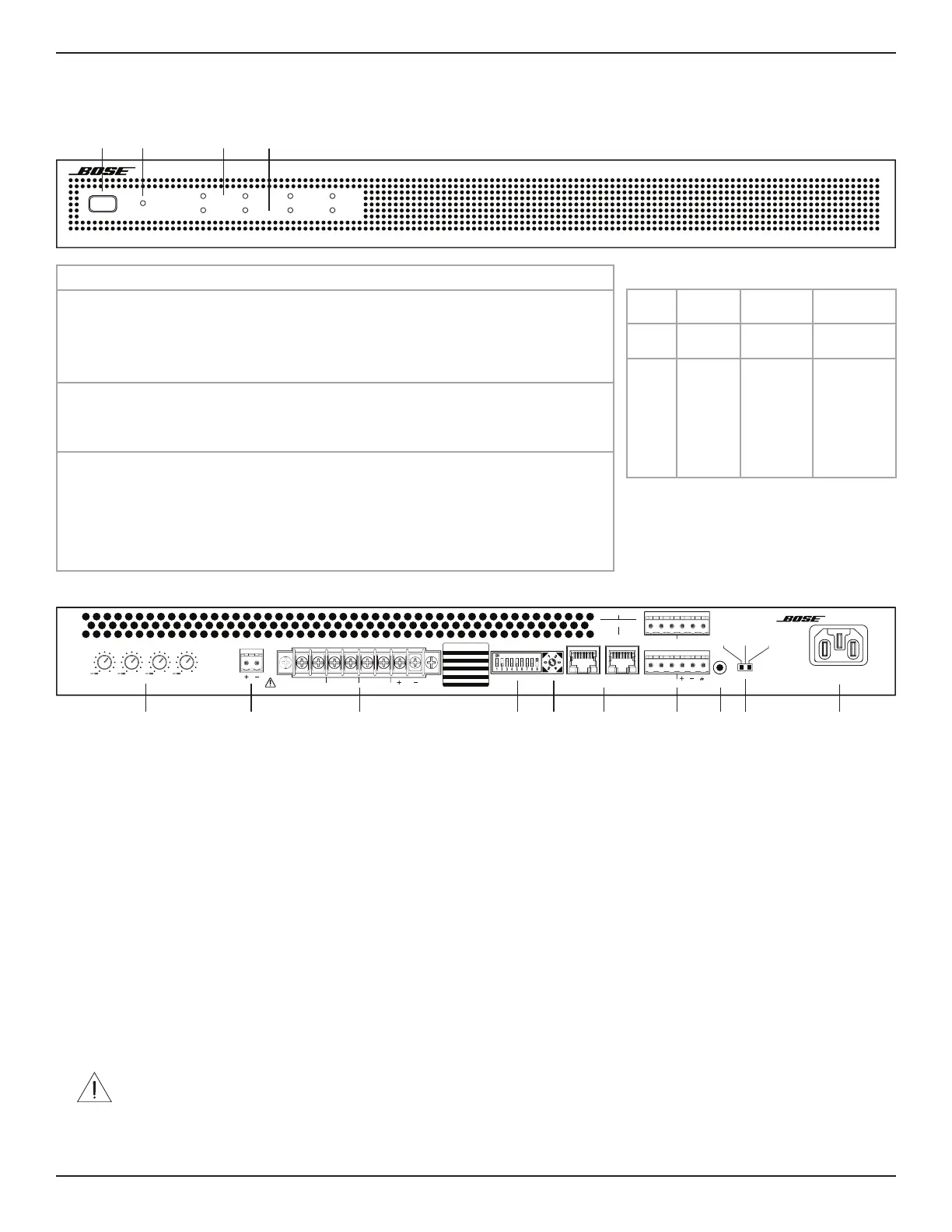

前面板
PowerSpace Versatile Power Amplifier
1
POWER
SIGNAL
LIMIT
2
3 4
P4300A
q 電源開關：
輸入/輸出待機模式。
w 電源 LED：
電源或故障狀態指示。
白燈 (恆亮)：電源開啟
白燈 (閃爍)：裝置處於待機模式
紅燈 (恆亮)：電源供應器故障
紅燈 (閃爍)：過熱故障
e 輸入訊號 LED：
各 LED 獨立運作。
綠燈：有訊號
琥珀燈：輸入訊號接近削波
紅燈：輸入訊號正在削波
r 輸出限制 LED：
各 LED 獨立運作。
琥珀燈：擴大機限制輸出
紅燈 (恆亮)：
聲道 1 與聲道 2 擴大機 A 故障
聲道 3 與聲道 4 擴大機 B 故障
紅燈 (全部恆亮)：過熱故障
紅燈 (閃爍)：輸出靜音
q w e r
後面板
100-240V ~ 50/60HZ
950W MAX
PowerSpace P4300A
Versatile Power Amplifier
2
0
1
0
4
0
3
0
OUTPUT ATTENUAT ION MUTE OUTPUT
CLASS 2
WIRING
INPUT
SELECT
AmpLink
INPUT THRU
INPUT
UPDATE
GAIN
(SENSITIVITY)
HIGH MID LOW
(-10 dBV) (4 dBu) (14 dBu)
ERRLNK ERRLNK
12
3412
SWITCH
SETTINGS OFF ON
1 AUTO STDBY OFF ON
2 MUTE NO NC
3 GLOBAL OUT 70V 100V
4 OUTPUT 1 HiZ LowZ
5 OUTPUT 2 HiZ LowZ
6 OUTPUT 3 HiZ LowZ
7 OUTPUT 4 HiZ LowZ
8 I-SHARE 1 & 2 OFF ON
9 I-SHARE 3 & 4 OFF ON
4. —
5. —
Analog Input
0. 1:1
1. 1:ALL
2. 1–4
3. 5–8
AmpLink Input
34
q 輸出衰減控制項：各輸出的輸出衰減控制。以順時針方向旋轉控制項，衰減會降低；以逆時針方向旋轉，衰減會增加。各個輸出的衰減器必須設為 0 dB
衰減，以達到額定功率。
w 靜音：常開或常關的乾接點，可將所有輸出靜音。可使用 DIP 開關來反轉靜音相位。
e 輸出接線端子：8 接線端子連接器，用於連接揚聲器。無論負載是 4 、8 、70V 或 100V，每個聲道可供應最多 300 瓦。每組輸出均可採用 I-Share 模式。
r DIP 開關：可用於設定擴大機配置的一組開關。
1. Auto Standby (自動待機)：開啟 (On) 後，擴大機 20 分鐘無輸入訊號，即會進入低電力模式。在低電力模式下偵測到音訊訊號時，擴大機會自動喚醒，並
於 1 秒內恢復音訊輸出。預設為 O (關閉)。
2. Mute Polarity (靜音相位)：靜音相位可在 NO (常開) 和 NC (常關) 之間切換。預設為 NO (常開)。
3. Global Out (總體輸出)：只要 DIP 開關設為 Hi-Z (高阻抗)，即會將該輸出的輸出能力設為 70V 或 100V。在 70V 高阻抗模式及低阻抗模式中，會自動載
入 100 V
P
與 70 V
RMS
限制器。在 100V 高阻抗模式中，會自動載入 100 V
RMS
限制器。
4. Output 1 (輸出 1)：針對 Output 1 (輸出 1) 選取 70/100V 高阻抗輸出 (Hi-Z) 或 4–8 低阻抗輸出 (Low-Z)。
5. Output 2 (輸出 1)：針對 Output 2 (輸出 1) 選取 70/100V 高阻抗輸出 (Hi-Z) 或 4–8 低阻抗輸出 (Low-Z)。
6. Output 3 (輸出 1)：針對 Output 3 (輸出 2) 選取 70/100V 高阻抗輸出 (Hi-Z) 或 4–8 低阻抗輸出 (Low-Z)。
7. Output 4 (輸出 1)：針對 Output 4 (輸出 2) 選取 70/100V 高阻抗輸出 (Hi-Z) 或 4–8 低阻抗輸出 (Low-Z)。
8. I-Share 1 與 2：藉由結合 Outputs 1 & 2 (輸出 1 與輸出 2) 的電流，提供 2 倍聲道功率。
9. I-Share 3 與 4：藉由結合 Outputs 3 & 4 (輸出 3 與輸出 4) 的電流，提供 2 倍聲道功率。
備註：當擴大機處於關閉或待機模式時，將一或兩個 I-Share DIP 開關設為 On (開啟)，並於前四個及/或後四個輸出端子安裝隨附的跳線。接著，將揚聲器負載連
接至擴大機。使用 1+ 與 1– (或 2+ 與 2–)，將 I-Share 1 與 2 揚聲器負載連接至擴大機。使用 3+ 與 3– (或 4+ 與 4–) 端子，將 I-Share 3 與 4 揚聲器負載連接
至擴大機。
t 輸入選取控制項：轉盤選取要使用類比或 AmpLink 音訊輸入。預設狀態是類比 1:1。
y AmpLink 連接埠：Input (輸入) RJ-45 連接器，最多可接收八個 Bose AmpLink 產品數位聲道。本擴大機亦支援 Thru (直通) 路徑，可將八個數位音訊聲道全
部菊鍊連接至最多八個 Bose AmpLink 產品，產品間的最大距離可達 10 公尺。
注意：為使 AmpLink 正常運作，必須使用屏蔽式 EIA/TIA 568B Cat 5 纜線或同等類型的纜線。不能使用非屏蔽式纜線，且可能造成 AmpLink 的音頻
無法正常運作。請勿將任何一個 RJ-45 連接埠連接至乙太網路。
u 類比輸入：線性位準輸入，以獲得平衡類比音訊訊號。
i 更新連接埠：可用於韌體更新。
o 增益/靈敏度開關：滑動開關，即可將總體增益/靈敏度設為高增益 (–10 dBv 靈敏度)、中度增益 (4 dBu 靈敏度) 或低增益 (14 dBu 靈敏度)。
a 電源輸入：電源線連接 (IEC 60320-C14 插座)。可於擴大機開啟時以拔除電源線的方式來關機。
q w e r t y u i o a
僅限故障狀態
電源供應
器故障*
過熱故障 擴大機故障
電源
LED
恆亮紅燈 閃爍紅燈 —
限制
LED
— 全部恆亮
紅燈
聲道 1 與聲
道 2 恆亮
紅燈，擴大
機 A
聲道 3 與聲
道 4 恆亮
紅燈，擴大
機 B
*交流損耗除外
若無法解決電源供應器或擴大機的故障問題，
則需要更換擴大機。
