Installation
Configuration
q Bouton de veille: appuyez sur le bouton
pourmettre sous tension le système L1Pro.
LevoyantLED s’éclaire en blanc quand le
module de graves est allumé.
w Entrées ligne: entrée analogique pour connexion
d’un L1 Pro ou autre source audio au niveau ligne.
Chaque connecteur accepte des câbles XLR et
jack 1/4” TRS (symétriques) ou TS (asymétriques).
e Sorties ligne: utilisez un câble XLR pour
connecter la sortie ligne à une enceinte.
r Sortie/renvoi SubMatch: connectez un
module de basses Sub1/Sub2 supplémentaire
à l’aide d’un câble SubMatch. Jusqu’à deux
modules de basses amplifiés Sub1 ou Sub2
peuvent être alimentés par un seul système
L1Pro32 via une connexion SubMatch.
t Capot de protection entrée alimentation:
empêche l’utilisation simultanée des entrées
alimentation SubMatch et secteur. Faites
coulisser le capot pour dégager l’entrée
d’alimentation nécessaire à votre configuration.
y Entrée SubMatch: pour connecter le module à
un système L1 Pro32 avec un câble SubMatch.
u Alimentation secteur: embase pour le cordon
d’alimentationIEC.
i Port USB: connecteur USB-C pour utilisation
par les techniciens Bose et les mises à jour de
firmware.
Remarque: ce port n’est pas compatible avec
les câbles Thunderbolt3.
o Égalisation sortie ligne: choisissez entre le
mode FULL (large bande) ou le mode HPF
(filtre passe-haut polyvalent) lorsque vous
utilisez les sorties ligne. appuyez sur le
bouton pour passer d’un réglage d’égaliseur
à un autre. Le voyantLED correspondant à la
sélection s’allume en blanc.
a Égalisation entrée ligne: choisissez entre une
égalisation optimisée pour un L1 Pro ou le
mode LPF (filtre passe-bas polyvalent) lorsque
vous utilisez les entrées ligne. appuyez sur le
bouton pour passer d’un réglage d’égaliseur
à un autre. Le voyantLED correspondant à la
sélection s’allume en blanc.
s Indicateur Signal/Saturation: le voyantLED
s’éclaire en vert quand le signal est présent,
et en rouge quand le signal sature ou que
le module de basses est proche de la limite
d’écrêtage. Baissez le volume du canal ou du
signal pour éviter l’écrêtage ou la saturation.
d Réglage de niveau: règle le niveau de la sortie
audio. Ce potentiomètre de réglage de niveau
n’agit pas sur les sorties ligne. Il est recommandé
de le régler en position midi lorsque le module
de basses est utilisé avec un L1Pro32.
f Bouton Phase/Pattern: ajuste la polarité du
module de basses. Appuyez sur le bouton
pour passer d’une polarité à un autre. Le
voyantLED correspondant à la sélection
s’allume en blanc. Permet également
d’accéder au mode cardioïde en utilisant
deuxmodules de basses Sub identiques.

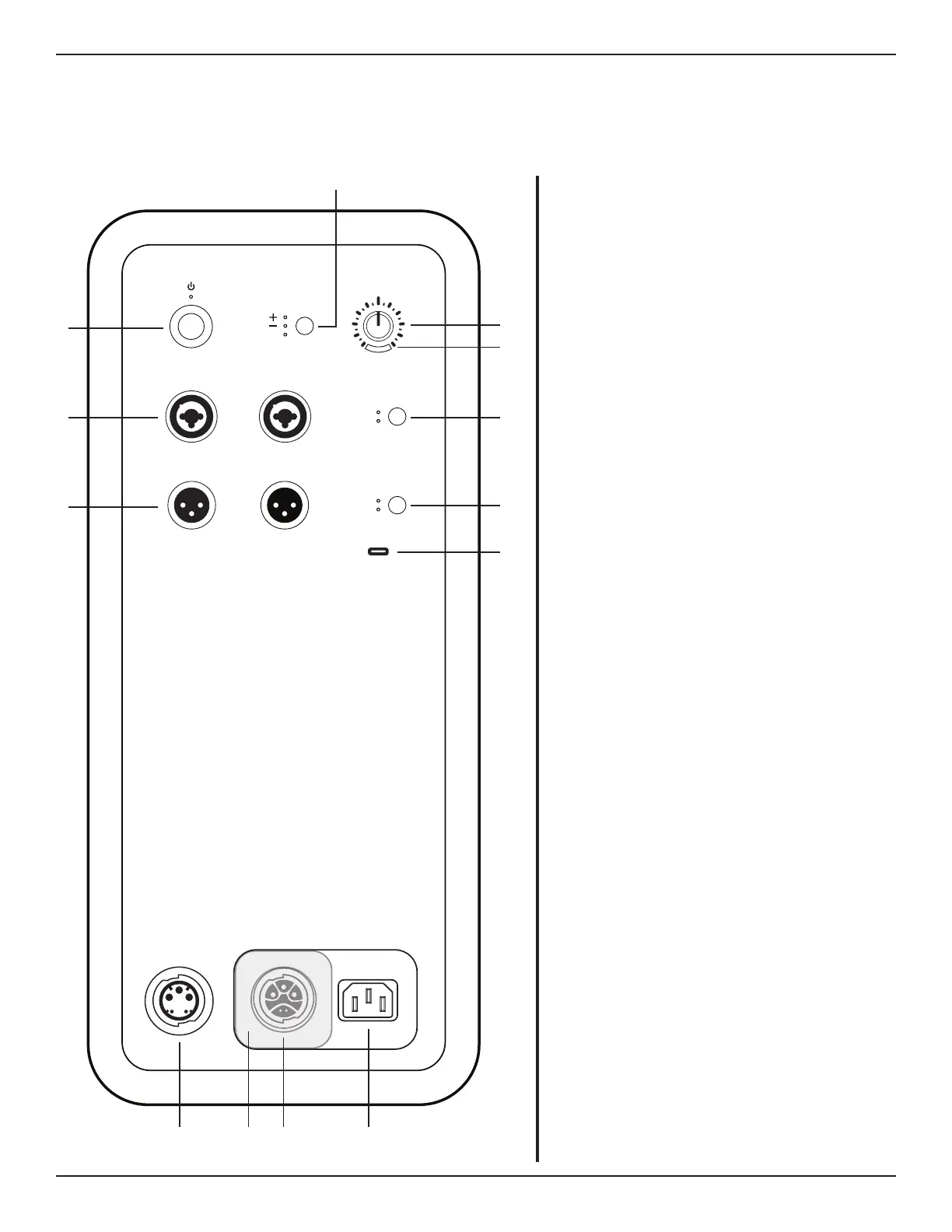

Branchements et commandes
LINE IN 1LINE IN 2 LINE IN EQ
LINE OUT 1LINE OUT 2 LINE OUT EQ
PHASE/PATTERN
LEVEL
LPF
L1
FULL
HPF
SUBMATCH
THRU
SUBMATCH
IN
CARDIOID
q
w
e
o
a
s
d
i
r t y
f
u
